Druckprüfung für mechanische Bewertungen

Die Druckprüfung ist ein grundlegendes mechanisches Prüfverfahren, mit dem ermittelt wird, wie sich Werkstoffe, Bauteile und komplette Strukturen unter entgegengesetzt wirkenden axialen Druck- oder Quetschkräften verhalten.

Bei einer Druckprüfung wird eine kontrollierte Verschiebung oder Kraft aufgebracht, um einen Prüfkörper entlang einer einzigen Achse zu pressen, zu verdichten oder zu verformen. Die Bewertung des Druckverhaltens ist entscheidend für die Festlegung von Werkstoff-Auslegungsgrenzen – darunter Druckfließgrenze, maximale Bruchfestigkeit unter Druck, Elastizitätsmodul und Verformungsverhalten nach dem Fließen.

Bei Kraftaufnehmern auf Dehnungsmessstreifen-Basis verformt eine axiale Druckkraft den internen Verformungskörper physisch, wodurch die aufgeklebten Dehnungsmessstreifen entlang der Hauptachse gestaucht werden. Diese mechanische Dehnung verändert den elektrischen Widerstand in einer internen Wheatstone-Brückenschaltung. Die Messelektronik erfasst das analoge Ausgangssignal und digitalisiert das resultierende proportionale mV/V-Signal, um die exakte physikalische Last zu bestimmen.

Für Erstausrüster (OEMs) und Werkstoffprüflabore liefern empirische Druckmessdaten die Verifizierung, die zur Validierung von Finite-Elemente-Analysen (FEA) erforderlich ist. Da unerwartetes Knicken, lokales Fließen oder strukturelles Versagen unter dauerhaften Betriebslasten katastrophale Folgen haben können, bildet die kontinuierliche physikalische Messung die grundlegende Datenschleife sowohl für Universalprüfmaschinen (UTMs) als auch für kundenspezifische automatisierte Prüfstände.

Anwendungen der Druckprüfung

Nahezu jede Branche führt in irgendeiner Form Druckprüfungen durch – sei es für einen Robotergreifer, den Touchscreen eines Konsumprodukts oder die Prüfung des Werkstoffverhaltens in Luftfahrzeugen oder Infrastruktur. Die Messdaten der Aufnehmer entscheiden in der Druckanalyse über Erfolg und Versagen – über das gesamte Spektrum hinweg.

Bremspedalbetätigung und Bremssattel-Klemmkraft im Automobilbereich

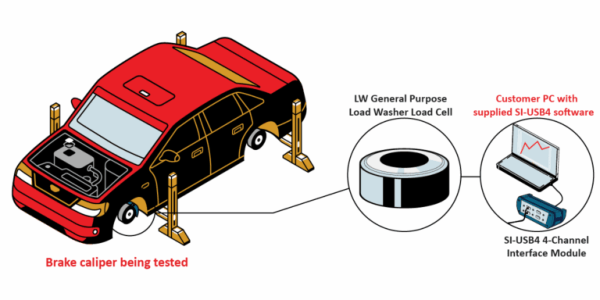

Bremssysteme beruhen auf der Kraftübertragung zwischen Mensch und Maschine sowie auf hydraulischer Kraftübertragung. Die Bewertung der Bremspedal-Performance erfordert die Messung des Fußdrucks des Fahrers im Verhältnis zum Pedalweg, um Übersetzungsverhältnis, Pedalrückstellung und Ansprechverhalten des Bremskraftverstärkers zu beurteilen. Ingenieure montieren flache Kraftaufnehmer oder Load-Button-Kraftaufnehmer direkt auf der Pedalfläche, um bei Prüfstands- und Fahrzeugtests Kraft-Weg-Kurven aufzuzeichnen. Gleichzeitig sitzen kundenspezifische Kraftmessunterlegscheiben mit Durchgangsbohrung oder Miniatur-Drucksensoren zwischen dem hydraulischen Bremskolben und der Rückenplatte des Bremsbelags, um die Klemmkraft des Bremssattels direkt gegen die Bremsscheibe zu messen. Diese Doppelmessung verifiziert die Effizienz der hydraulischen Druckübertragung, erfasst Bremsfading unter thermischer Belastung und bestätigt eine gleichbleibende Klemmkraft über wiederholte Zyklen mit starker Verzögerung. Mehr dazu unter Bremssattelprüfung.

Knick- und Fließanalyse von Verbundplatten in der Luft- und Raumfahrt

Kohlenstofffaserverstärkte Kunststoffe und Wabensandwichplatten, die in Flugzeugrümpfen und Flügelbeplankungen eingesetzt werden, tragen hohe Druckbelastungen im Flug. Compression-after-Impact-Prüfungen (CAI) und Druckprüfungen mit Stirnflächenbelastung bestimmen Schadenstoleranz und strukturelle Stabilität. Die Prüfkörper werden in starren Knickstützvorrichtungen in einer Universalprüfmaschine eingespannt, die mit einem dauerfesten LowProfile-Kraftaufnehmer für Druck ausgestattet ist. Während die gegenüberliegenden Traversen Drucklasten aufbringen, erfasst der Kraftaufnehmer Mikrofließen, interlaminares Schubversagen und das endgültige Zerdrücken des Kerns. Die hohe Steifigkeit und Momentenkompensation des Sensors verhindern, dass eine Fehlausrichtung der Druckplatten die Dehnungsdaten verfälscht, während sich der anisotrope Prüfkörper verformt.

Zellausdehnung in Batteriespeichersystemen (BESS)

Prismatische Lithium-Ionen-Zellen und Pouch-Zellen dehnen sich während kontinuierlicher elektrochemischer Lade-Entlade-Zyklen aus und ziehen sich wieder zusammen. In Batteriemodulen mit hoher Energiedichte erzeugt ungehindertes volumetrisches Anschwellen innere mechanische Spannungen, die tragende Rahmen verformen, Wärmeleitplatten beschädigen oder Separatoren durchstoßen können. Prüfingenieure platzieren Miniatur-Druckkraftaufnehmer oder dünne Kraftmessunterlegscheiben zwischen einzelnen Zellen und den starren Modul-Endplatten. Diese Sensoren erfassen die Quellkraft kontinuierlich über Tausende elektrischer Zyklen und liefern den Ingenieuren des Batteriemanagementsystems (BMS) empirische Daten, um mechanische Vorspanntoleranzen und strukturelle Belastungsgrenzen festzulegen.

Profilierung taktiler Tastenschalter und Drucktaster in der Elektronik

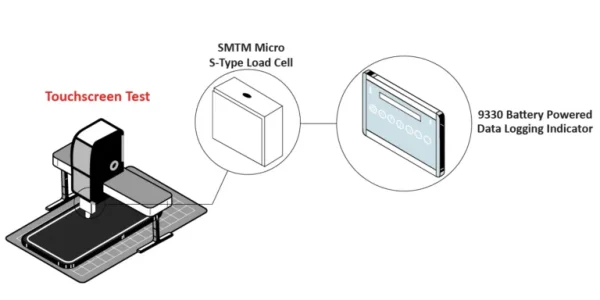

In Konsumgeräten wie Tastaturen, Smartphone-Bedienelementen und Fahrzeug-Armaturenbrettern müssen Bedienschalter mit gleichbleibendem taktilem Feedback auslösen. Die Charakterisierung eines Mikroschalters erfordert die Messung von Anfangswiderstand, taktiler Spitzenkraft, Kraftabfall beim Umschnappen und Weg bis zum Endanschlag. Automatisierte Prüfaktoren mit Miniatur-Druckkraftaufnehmern oder Subminiatur-Load-Buttons fahren mit geringer Geschwindigkeit auf den Schalter. Der Kraftaufnehmer zeichnet hochfrequente Kraftänderungen im Bereich von Bruchteilen eines Pfunds auf und erfasst so das exakte Schnappverhältnis. Eine hohe Eigenfrequenz und Mikrokraft-Auflösung sind erforderlich, um den nachgiebigen Schaltweg vom tatsächlichen elektrischen Kontaktschluss zu unterscheiden. Mehr dazu unter Kraftprüfung von Touchscreens.

Interface-Kraftaufnehmer für reine Druckbelastung

Interface fertigt eine Reihe druckorientierter Kraftaufnehmer, die für bestimmte Messbereiche, Umgebungsbedingungen und Montagekonfigurationen ausgelegt sind:

• 1101 Ultra Precision LowProfile Kraftaufnehmer: Entwickelt für hochgenaue Laborprüfungen und Referenznormale, bei denen minimale Nichtlinearität gefordert ist.
• 1201 Standard Precision LowProfile Kraftaufnehmer: Der Industriestandard für statische und dynamische Werkstoffprüfrahmen, mit proprietärer Momentenkompensation.
• 1200 / 1201 Verstärkte und IO-Link-Serie: Integrierter 3-Leiter-Analogausgang oder digitale IO-Link-Anbindung zur direkten Integration in industrielle Automatisierungs- und SPS-Architekturen.
• 1331 Kompakter Druckkraftaufnehmer: Konzipiert für Prüfvorrichtungen mit begrenztem Bauraum und automatisierte Produktionspressen.
• 1601 Gold Standard Kalibrier-LowProfile-Kraftaufnehmer: ASTM-E74-konformes Druck-Transfernormal für die Primärkalibrierung anderer Kraftaufnehmer.
• 2101 Zweibereichs-Druckkraftaufnehmer: Kombiniert zwei gestapelte Kraftaufnehmer mit internen Überlastanschlägen für hohe Auflösung sowohl bei geringen Vorlasten als auch bei hohen Spitzenkräften.
• 2161 Säulen-Kraftaufnehmer für hohe Lasten: Kompakte Säulenbauform für Belastungsprüfungen von Strukturen im Hochtonnagebereich und die Überwachung schwerer Pressen.
• 3201 Edelstahl-Druckkraftaufnehmer: Hermetisch dichter, korrosionsbeständiger Sensor für raue Industrie- oder Prüfumgebungen mit hoher Luftfeuchtigkeit.
• 3411 Eigensicherer LowProfile-Kraftaufnehmer: Zertifiziert für explosionsgefährdete Bereiche, in denen eine Drucküberwachung erforderlich ist.
• MCC Miniatur-Druckkraftaufnehmer: Hohe Genauigkeit bis 0,10 % und in geringer Bauhöhe erhältlich für die einfache Integration in Maschinen.
• ICPW– und ICPA-Serie: Kabellose und verstärkte Edelstahl-Drucksensoren für die ferngesteuerte und eingebettete Strukturüberwachung.
• LBM Load Buttons: Miniatursensoren mit hoher Steifigkeit für die eingebettete Überwachung von Einpressvorgängen, Vorrichtungen für Medizinprodukte und Einbauräume mit begrenztem Platz.
• LWCF Klemmkraft-Kraftaufnehmer: Flache Bauform mit Durchgangsbohrung, optimiert für die Überwachung von Schraubenklemmkraft, Druckplattenkraft und Druck in Werkzeugsätzen.

Beherrschung der Druckprüfung

Die zentrale technische Herausforderung bei der Druckprüfung besteht darin, Messfehler durch außeraxiale Belastung, exzentrische Krafteinleitung und Fehlausrichtung der Maschinendruckplatten zu eliminieren. Wenn ein Prüfkörper asymmetrisch fließt oder zerdrückt wird, entstehen erhebliche Querkräfte und zusätzliche Biegemomente. Standard-Kraftaufnehmer können diese Störgrößen als falsche Axiallast interpretieren oder dauerhafte mechanische Schäden an den internen Verformungskörpern erleiden.

Um reinen axialen Druck zu isolieren, sind Aufnehmer mit internen momentenkompensierenden Verformungskörpern erforderlich. Diese Strukturen isolieren den primären axialen Kraftvektor und heben störende Querkräfte auf. Die LowProfile-Bauformen und Load Buttons von Interface minimieren seitliche Kräfte zusätzlich, indem sie während des gesamten Verschiebungszyklus einen einzigen, zentrierten Kontaktpunkt beibehalten.

Ein zweiter entscheidender Aspekt ist die Sensordurchbiegung bzw. mechanische Nachgiebigkeit. Bei der Prüfung steifer Werkstoffe oder der Charakterisierung von Federn mit hoher Prüfgeschwindigkeit kann die Durchbiegung des internen Verformungskörpers die Wegdaten verfälschen. Die Wahl von steifen Druckkraftaufnehmern mit geringer Durchbiegung erhält die Messgenauigkeit sowohl bei Belastungsprüfungen im Hochtonnagebereich als auch bei empfindlichen anfänglichen Vorlasten.

Wer sich ausschließlich auf theoretische Modelle oder hydraulische Druckberechnungen verlässt, nimmt Unsicherheiten durch dynamische Reibung, Reibung an den Druckplatten und asymmetrisches Fließen des Prüfkörpers in Kauf. Der Einsatz spezieller Druckkraftaufnehmer bietet die mechanische Steifigkeit, Momentenunterdrückung und Messgenauigkeit, die zur Erfassung der tatsächlichen Axialkräfte erforderlich sind.

Ob bei der Bewertung der Mechanik von Mikroschaltern oder bei hochbelasteten Lagern im Bauwesen: Präzise Druckmessdaten ermöglichen es Ingenieuren, Simulationen zu validieren, Sicherheitsmargen zu optimieren und die Betriebszuverlässigkeit zu bestätigen.
