LowProfile Complete Systems für den sofortigen Einsatz in der Kraftmessung
Präzise Kraftmessung erfordert mehr, als nur eine Kraftmessdose mit der richtigen Nennlast auszuwählen. Zuverlässige, reproduzierbare Messdaten hängen davon ab, wie gut alle Komponenten der Messkette zusammenspielen. Wenn Prüfingenieure Systeme aus Komponenten verschiedener Hersteller zusammenstellen, entstehen häufig subtile Inkompatibilitäten zwischen Sensorausgang, Kabelimpedanz, Speisespannung und der Signalaufbereitung des Messgeräts.
Ein Interface Complete System löst diese Herausforderungen, noch bevor die Installation beginnt. Die Kombination einer LowProfile-Kraftmessdose mit passender Messelektronik und abgestimmten Kabeln schafft eine verifizierte Messkette. Werden Sensor, Schirmung, Steckverbinder sowie Digitalanzeige oder Signalaufbereiter ab Werk als eine Einheit konfiguriert und kalibriert, ist das Setup sofort einsatzbereit. Die Interface LowProfile Load Cell Complete Systems sind vorkonfigurierte Lösungen, die das oft übliche Ausprobieren beim Skalieren von Millivolt-Signalen, beim Einstellen der Shunt-Kalibrierung und bei der Fehlersuche an Erdung oder Störeinflüssen überflüssig machen.
Die Systemkalibrierung sorgt für eine dokumentierte Rückführbarkeit über den gesamten Signalweg. Statt sich auf theoretische Berechnungen zu verlassen, die die Fehlerbudgets einzelner Komponenten kombinieren, arbeitet der Prüfingenieur mit einem verifizierten Kalibrierschein für das Gesamtsystem. Das schafft sofortiges Vertrauen in die Messdaten, verkürzt die Inbetriebnahmezeit im Prüfstand und stellt sicher, dass die mechanische Leistungsfähigkeit des LowProfile-Designs im digitalen Ausgangssignal exakt abgebildet wird.

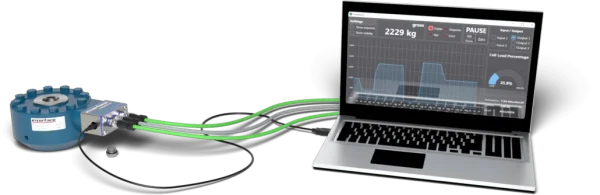

1200 Series Universal-Kraftmessdose mit Load Cell Digitizer – EtherCAT-Feldbussystem
Die 1200 Series mit integriertem Digitizer bietet eine direkte Feldbusanbindung an SPS-Steuerungen und eignet sich damit ideal für die industrielle Automatisierung und vernetzte Anlagenarchitekturen. Der fest integrierte, werkseitig verdrahtete Digitizer sitzt direkt im Gehäuse der LowProfile-Kraftmessdose – externe Signalaufbereitungsboxen entfallen, und Leitungsstörungen werden reduziert. Das System ist in Nennlasten von 300 lbf bis 100K lbf (2 kN bis 445 kN) erhältlich und verfügt über eine Status-LED sowie drei M12-Anschlussleitungen. Einrichtung und Überwachung erfolgen direkt über einen Micro-USB-Serviceport mit der kostenlosen PC-Software Instrument Manager.

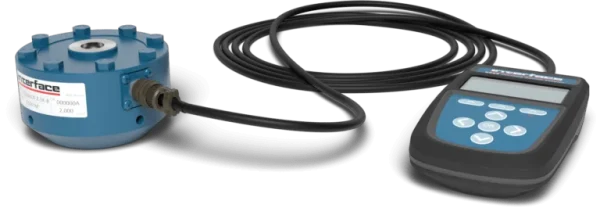

1000 Fatigue-Rated Universal LowProfile® Kraftmessdose und 9325 Portable Sensor Display
Die für dynamische Prüfumgebungen entwickelte 1000 Fatigue-Rated Universal LowProfile Kraftmessdose bildet zusammen mit dem 9325 Handheld Sensor Display eine tragbare, autarke Messlösung. Die 1000 Series deckt Nennlasten von 250 lbf bis 50K lbf (1,11 kN bis 222 kN) ab und erreicht mit eigenentwickelten, temperaturkompensierten Dehnungsmessstreifen eine Genauigkeit von 0,03 %. Dank Kompensation exzentrischer Lasten, geringer Durchbiegung und barometrischer Kompensation liefert der Sensor zuverlässige Zug- und Druckmesswerte. Das zugehörige Handgerät 9325 versorgt die Kraftmessdose, bereitet das Signal auf und zeigt Echtzeitwerte an – mit TEDS-Autokalibrierung und USB-Datenausgabe für effizientes Prüfen im Labor und im Feld.

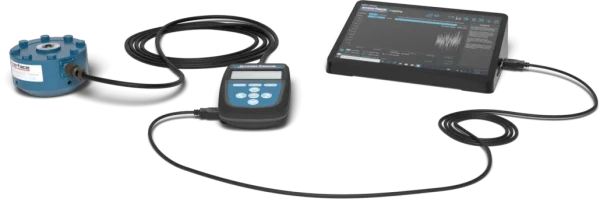

1000 Fatigue-Rated Universal LowProfile® Kraftmessdose und 9325 Portable Sensor Display Data AQ Pack
Die Interface 1000 Series bietet eine sichere Überlast von 300 %, eine extrem geringe Momentenempfindlichkeit von 0,1 %/in und eine höhere Lebensdauer bei Ermüdungsbelastung. Ob Sie 1 Pfund (4,45 N) oder 1 Million Pfund (4500 kN) messen müssen – Interface-Kraftmessdosen schaffen das. Das 9325 Portable Display Data AQ Pack ist für den Einsatz mit Kraft- und Drehmomentsensoren von Interface konzipiert und bietet eine komfortable Möglichkeit, die Prüfergebnisse Ihrer Kraftmessdose anzuzeigen. Damit lassen sich Daten Ihrer Anwendung einrichten, aufzeichnen, grafisch darstellen und anzeigen – unterstützt werden alle Kraftmessdosen und Drehmomentaufnehmer von Interface. Der Pipo X15 vereint Touchscreen-Display, Montagemöglichkeit und umfangreiche Anschlussoptionen. Das Interface 9325 Toolkit ist eine kostenlose Windows-Software zum Konfigurieren, Kalibrieren und Verwalten des 9325 Portable Sensor Display von Interface.

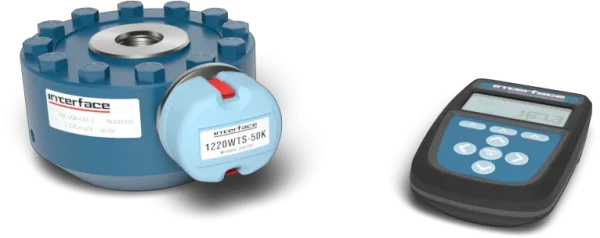

WTS 1200 Standard Precision LowProfile Funk-Kraftmessdose und WTS-HK-S Wireless-Handgerät der nächsten Generation
Für Prüfszenarien, in denen Kabel eine Stolper- oder Hängenbleibgefahr darstellen oder die Installation erschweren, bieten die WTS 1200 Series und das WTS-HK-S Wireless Handheld eine kabellose Alternative. Die Kraftmessdose deckt Nennlasten von 300 lbf bis 100K lbf (1,5 kN bis 450 kN) ab und überträgt Zug- und Druckkraftdaten über einen sicheren 2,4-GHz-Transceiver. Der Sensor bewahrt die mechanischen Eigenschaften der Standard-LowProfile-Reihe, einschließlich geringer Durchbiegung, barometrischer Kompensation und Unempfindlichkeit gegenüber exzentrischen Lasten. Das Handgerät WTS-HK-S dient als Fernanzeige und Konfigurationswerkzeug: Bediener können Live-Daten ablesen, zwischen Sendern wechseln und Einstellungen aus der Ferne verwalten.

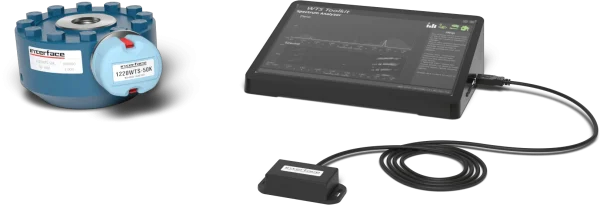

WTS Wireless 1200 Series Data AQ Pack
Das WTS Wireless Data AQ Pack mit am Kabel angebrachtem oder integriertem Funk-Erfassungsmodul ermöglicht eine komfortable drahtlose Kommunikation mit bis zu 200 Messwerten pro Sekunde, wenn es mit Ihren Aufnehmern verbunden ist. Es bietet leistungsstarke Werkzeuge zum Einrichten, Aufzeichnen, grafischen Darstellen und Anzeigen von Daten – einschließlich Anwendungs-Mapping – und ist mit allen Kraftsensoren von Interface kompatibel. WTS 1200 Standard Precision LowProfile® Funk-Kraftmessdosen übertragen über bis zu 610 Meter (2000 Fuß) an verschiedene Basisstationen, darunter eine USB-Version und ein Handdisplay. Die WTS-BS-3E ist eine von mehreren Basisstationen zur Konfiguration und Kalibrierung des modularen WTS-Telemetriesystems. Basisstationen können außerdem Daten erfassen, indem sie die Daten der WTS-Funksender über die USB-Schnittstelle bereitstellen. Der Pipo X15 ist ein einzigartiger, multifunktionaler Hybrid aus Mini-PC und Tablet, der Mobilität mit industrietauglicher Funktionalität verbindet. Das WTS Toolkit ist eine kostenlose Software-Suite von Interface zum Konfigurieren, Kalibrieren, Testen und Verwalten der gesamten Palette an WTS-Funktelemetriemodulen. Unterstützt wird unterschiedlichste Hardware, darunter Sender, Handdisplays, Basisstationen, Gateways und LED-Anzeigen.

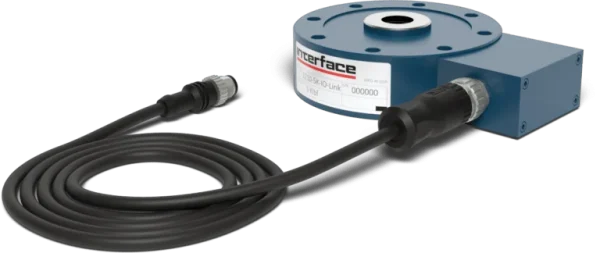

1200 Series Universal-Kraftmessdose – IO-Link-kompatibles System und 1201 Series Druck-Kraftmessdose – IO-Link-kompatibles System
Mit den IO-Link-Kraftmessdosen 1200 Universal und 1201 Compression-Only ermöglicht Interface eine direkte digitale Fabrikautomation. Beide Ausführungen nutzen das offene IO-Link-Protokoll für eine bidirektionale Kommunikation zwischen Sensor und industriellen Automatisierungsnetzwerken. Durch die Übertragung eines robusten differenziellen 24-V-Digitalsignals über standardmäßige M12-Industriekabel sind diese Systeme unempfindlich gegenüber elektrischen Störungen in der Fertigung und unterstützen zugleich eine Echtzeit-Überwachung des Sensorzustands sowie integrierte Diagnosefunktionen. Die Version 1200 unterstützt die bidirektionale Überwachung von Zug- und Druckkräften, während die 1201 dieselbe Kommunikationseffizienz in einem kompakten, reinen Druckkraft-Gehäuse bietet.
Prüf- und Messanwendungen für LowProfile Load Cell Complete Systems
Mechanische Stabilität, geringe Durchbiegung und die Kompensation exzentrischer Lasten machen die LowProfile-Kraftmessdosen und diese Komplettsysteme für die unterschiedlichsten Prüf- und Messumgebungen geeignet.
Struktur- und Ermüdungsprüfungen in der Luft- und Raumfahrt – Bei Mehrpunkt-Strukturprüfungen an Flugzeugzellen setzen Ingenieure Tragflächen, Rumpfsegmente und Fahrwerke Millionen von Lastzyklen aus. Vorkalibrierte 1000 LowProfile Fatigue-Rated Complete Systems stellen sicher, dass der Sensor voll wechselnden Zug- und Druckzyklen ohne Ermüdungsversagen standhält, während vorab abgestimmte Messelektronik und Verkabelung eine Signalverschlechterung bei langen Prüfläufen in großen Prüfständen verhindern.
Automobilkomponenten und Fahrwerk – Prüfstände in der Automobilindustrie bewerten Festigkeit und Lebensdauer von Fahrwerkskomponenten, Motorlagern und Lenkbaugruppen unter simulierten Straßenbedingungen. Die Komplettsysteme kombinieren die 1200 Universal LowProfile Kraftmessdose mit schnellen Digitalanzeigen, um rasche dynamische Laständerungen zu erfassen – und stellen sicher, dass außermittige Kräfte durch mechanische Bewegungen die Messgenauigkeit nicht verfälschen.
Materialprüfmaschinen und Zugprüfstände – Universalprüfmaschinen benötigen eine konstante Linearität und einen präzisen Nullabgleich bei Zug-, Schäl- oder Druckversuchen an Metallen, Verbundwerkstoffen und Kunststoffen. Complete LowProfile Systems liefern eine werkseitig verifizierte, auf gängige Maschinenrahmen abgestimmte Messkette, die eine sofortige Kalibrierprüfung und die direkte digitale Kommunikation mit der Laborsoftware ermöglicht.
Industrielle Automatisierung und Pressenüberwachung – Automatisierte Montageprozesse wie das Einpressen von Lagern, Metallstanzen und präzise Einpressvorgänge erfordern eine Echtzeit-Verifizierung, um Bauteilschäden zu vermeiden. Die Integration eines Complete Systems der 1200 oder 1201 Series mit IO-Link oder EtherCAT verbindet die Kraftmessdose direkt mit den speicherprogrammierbaren Steuerungen der Fertigung und liefert saubere differenzielle 24-V-Digitalsignale sowie eine kontinuierliche Zustandsdiagnose des Sensors an laufenden Produktionslinien.
Referenznormale für Kalibrierlabore – Metrologieabteilungen und Kalibriertechniker im Außendienst benötigen hochgradig reproduzierbare Kraftnormale, um Prüfmaschinen im Werk, Hydraulikzylinder und Gebrauchs-Kraftmessdosen zu überprüfen. Die Kombination einer 1200 LowProfile mit einem tragbaren, hochauflösenden Digitaldisplay wie dem 9325 ergibt ein eigenständiges Referenznormal mit dokumentierter, auf NIST rückführbarer Kalibrierung – ganz ohne manuelle Neueingabe von Parametern.
Feldtests an schweren Baumaschinen und mobilen Arbeitsmaschinen – Bei der Ermittlung struktureller Lasten an Landmaschinen, Bergbaukränen und Baggern treten häufig starke elektrische Störungen und Einschränkungen bei der Kabelführung auf. Mit einem WTS 1200 LowProfile Wireless Complete System können Prüfteams statische und dynamische Kräfte ohne externe Kabel messen und die Live-Kraftdaten direkt an ein Handdisplay oder einen PC-Empfänger senden, der sich in sicherem Abstand zu den bewegten Maschinen befindet.
Bereit, Ihr LowProfile Complete System zu konfigurieren?
Die Wahl der Komponenten bzw. eines Komplettsystems verändert, wie Prüfeinrichtungen und Ingenieure an die Inbetriebnahme herangehen. Durch die Integration von LowProfile-Kraftmessdose, umgebungsgerechter Verkabelung und digitaler Messelektronik in ein einheitliches Paket umgehen Ingenieure die Integrationshürden, die Prüfpläne häufig verzögern. Jede Komponente wird so ausgewählt, dass die inhärente Genauigkeit des Sensors erhalten bleibt – Signalrauschen, falsche Speisung oder Kabelverluste beeinträchtigen das Endergebnis nicht.
Der eigentliche Mehrwert eines Komplettsystems liegt in der sofortigen Einsatzbereitschaft und der Betriebssicherheit durch die Systemkalibrierung. Da die kalibrierten Systemdaten bereits vor der Auslieferung dokumentiert sind, können Techniker die Hardware installieren, die Messelektronik anschließen und ohne zusätzliche Kalibrierschritte mit der Prüfung beginnen. Ob für langfristige Strukturbewertungen, Bauteilprüfungen mit hohen Zykluszahlen oder präzise Produktionsüberwachung: Complete LowProfile Systems bieten einen unkomplizierten, zuverlässigen Weg zur rückführbaren Kraftmessung.
