Messbolzen

interfaceforce Global

50 Jahre Jubiläum

Messbolzen oder besser Kraftmessbolzen dienen als Verbindungsbolzen zwischen kraftübertragenden Maschinenelementen, die die auftretenden Querkräfte messen. Die sogenannte Messfeder wird mit Dehnungsmessstreifen appliziert.-

interfaceforce bietet neben einer Reihe von Standard Messbolzen auch nach Maß hergestellte Messbolzen womit bestehende Bolzen ohne mechanische Änderungen getauscht werden können und somit statische und dynamische Kräfte messen können.  Anwendungen finden sich zumeist in der Wägetechnik aber auch häufig einfach zu Überwachungszwecken (Überlastschutz) in Industrie und Landwirtschaft.

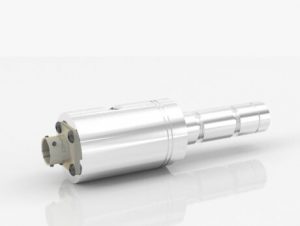

Kraftmessbolzen

Kraft-Messbolzen Serien LP + IFFMB

Typische Technische Daten [typical technical data]



GENAUIGKEITEN – (MAX FEHLER) [accuracy (max error)]
Rel. Linearitätsabweichung dlin–% [nonlinearity – %FS] ±0.2 bis [to] ±1.5
Rel. Reproduzierbarkeit–% [non-repeatability – %RO] ±0.1
TEMPERATUR [temperature]
kompensierter Temperaturbereich –°C [compensated temperature range -°C] -10 bis [to] +70
Arbeitstemperaturbereich –°C [operating temperature range – °C] -20 bis [to] +70
Kennwerteinfluss TKC–%/ K – MAX [effect on output – % max] ±0.1
Nullsignaleinfluss TK0– % FS/ K – MAX [effect on zero – % max] ±0.1
ELEKTRISCH [electrical]
Kennwert Cnom – mV/V [rated output – mV/V nominal] 1.5
Rel. Nullsignalabweichung   d s,0– % [zero balance – %RO] ±1
Brückenwiderstand – Ohm (nominal) [bridge resistance – Ohm (nominal)] 350; 1000; 5000
Versorgungsspannung – MAX [excitation voltage – VDC max] 15 VDC
Isolationswiderstand – MΩ bei VDC [insulation resistance – MΩ @ VDC] 500 @ 500
MECHANISCH [mechanical]
Schutzart nach EN 60529 [degree of protection as per EN 60529] IP67
Kalibrierung [calibration] Druck [compression]
Grenzkraft FL – % [safe overload – %cap] ±150
Bruchkraft FB – % [ultimate overload – %cap] ±300
Material Edelstahl [steinless steel]

oder [or]

wärmebehandelter Stahl [heat treated steel]

interface loadpins (franz. Axes dynamométriques) werden oftmals an Hebezeugen wir Kräne, Aufzüge und Seilbahnen eingesetzt, oftmals auch mit integrierter Messelektronik

WTS – drahtlose Kommunikationssysteme

Anwendungsbeispiel für Loadpin

Hier geht es zur Kategorie Lastmessbolzen: https://www.interfaceforce.de/kraftaufnehmer/biegebalken/kraftmessbolzen/

Weitere Informationen erhalten Sie gerne telefonisch +49.8022.271667, per E-Mail info@interfaceforce.de oder gerne auch Vor-Ort mit einem unserer Mitarbeiter direkt an Ihrer Applikation.
