Die Mechanik schwebender Lasten im Schwerlast-Rigging

Rigging wird gemeinhin als spezialisiertes Hebesystem aus Hardware, Ausrüstung und strukturellen Techniken verstanden, mit dem schwere Lasten oder temporäre Strukturen gesichert, gehalten, gehoben, manövriert und positioniert werden.

Im Kern wandelt Rigging rotatorische, lineare oder gravitationsbedingte Kräfte in kontrollierte mechanische Bewegungen um. Dabei werden Vektorkräfte, Zugkraftverteilung, Schwerpunkte und zulässige Traglastgrenzen (Safe Working Load, SWL) berechnet, um sicherzustellen, dass schwere Bauteile während dynamischer Bewegungen strukturell stabil und im Gleichgewicht bleiben.

Rigging-Ausrüstung umfasst die primäre Maschinentechnik, Verbindungshardware und Überwachungswerkzeuge, mit denen schwere Lasten sicher gehoben, gesichert und manövriert werden. Primäre Hebemaschinen wie Kräne, Winden und Hebezeuge liefern die mechanische Kraft, während Verbindungshardware – darunter Drahtseile oder synthetische Seilschlingen, Bügelschäkel, Traversen und Spannschlösser – die Last sichert und ihre Masse gleichmäßig verteilt, um strukturelle Verformungen zu verhindern.

Um vollständige Betriebssicherheit zu gewährleisten, integrieren moderne Rigging-Aufbauten zudem kraftmessende Sensortechnologien wie Lastschäkel, Zugkraftmessglieder, Lastbolzen, drahtlose Telemetriesysteme und Kraftmessdosen. Diese Interface-Produkte liefern Echtzeitmessungen von Seilspannung und Lastgewicht, um gefährliche Überlastungen der Rigging-Ausrüstung zu verhindern.

TIPP: Lesen Sie, warum Rigging-Ingenieure auf Interface-Messlösungen setzen.

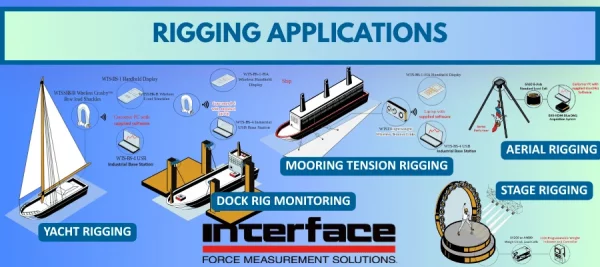

Hochlast-Rigging-Anwendungen im Detail

Das Heben, Manövrieren und Halten hochtonnagiger Baukomponenten bringt dynamische Vektoren mit sich, die bei statischen Prüfstandstests kaum vorkommen. Wird eine mehrere Tonnen schwere Baugruppe von einem Bereitstellungsplatz gehoben oder auf eine Offshore-Plattform gehievt, verteilt sich die Last selten gleichmäßig auf alle Befestigungspunkte. Dynamische Verschiebungen durch Windböen, Kranauslegerbeschleunigung, Leinenreibung und unerwartetes strukturelles Verklemmen wandeln einfache Vertikallasten in komplexe mehrdimensionale Kräfte um.

Für Rigging-Ingenieure erfordert der Umgang mit diesen Variablen eine kontinuierliche Echtzeitmessung von Leinenspannung und Lastgewicht. Statische Standardberechnungen berücksichtigen nicht die kinetischen Energiespitzen, die beim ersten Abheben oder bei schneller Verzögerung auftreten.

Die direkte Integration von Dehnungsmessstreifen-Technik in den Lastpfad einer Rigging-Baugruppe verwandelt einen unberechenbaren Hebevorgang in einen kontrollierten, empirisch messbaren Prozess – zur Gewährleistung struktureller Sicherheit und zur Vermeidung von Geräteschäden, wie die folgenden Anwendungsfälle zeigen.

Integration von Luftfahrtstrukturen und Triebwerken

Bei der Montage von Verkehrsflugzeugen und Trägerraketen müssen wichtige Strukturbaugruppen, Rumpfsegmente und millionenschwere Antriebssysteme mit Millimeterpräzision gehoben und zusammengefügt werden. Rigging-Ingenieure integrieren maßgefertigte Edelstahl-Lastbolzen direkt in Gabelgelenke und obere Traversen. Diese Sensoren erfassen isoliert die Axialzugkraft an jedem einzelnen Hebepunkt. Durch die kontinuierliche Übertragung der Lastprofile an mehrkanalige Datenerfassungseinheiten verhindern die Ingenieure lokale Verformungen der Rumpfstruktur, gewährleisten eine symmetrische Gewichtsverteilung über die gesamte Hebevorrichtung und stellen sicher, dass empfindliche Befestigungshardware während der Ausrichtung nicht überlastet wird. Der Anwendungsbericht zum Triebwerkshebezeug beschreibt diese Lösung im Detail.

Subsea-Energieinfrastruktur und Ankerleinen-Profilierung

Bei Tiefsee-Öl- und Gasoperationen erfordert die Positionierung schwerer Bohrlochköpfe, Unterwasser-Verteiler und Ankerleinen eine Lastüberwachungstechnik, die extremem hydrostatischem Druck und korrosivem Salzwasser standhält. Robuste Zugkraftmessglieder und tauchfähige Lastschäkel werden direkt inline mit hochfesten synthetischen Leinen und Stahlseilen installiert. Diese Sensoren überwachen die kontinuierliche Leinenspannung während Tiefseeabsenkungen und Langzeit-Stationshalte-Tests und ermöglichen die frühzeitige Erkennung von Kabelverschleiß, Grundberührung oder unerwarteten Strömungskräften, bevor es zum Leinenriss kommt. Weitere Informationen finden Sie im Anwendungsbericht zur Ankerleinen-Zugkraftprüfung.

Automatisierte Industrielogistik und innerbetrieblicher Anlagentransport

Der Transport schwerer Pressen, automatisierter Montage-Portale und chemischer Prozessbehälter über Fabrikböden erfordert komplexes, mehrpunktiges Überkopf-Rigging. Um ein Kippen des Krans und eine strukturelle Überlastung des Bodens zu verhindern, installieren Rigging-Teams flache Druckkraftmessdosen unter den Hebepunkten und integrieren Lastschäkel in die oberen Hebezeugleinen. Diese Hardware berechnet den exakten Schwerpunkt asymmetrischer Maschinen in Echtzeit und ermöglicht es den Ingenieuren, Schlingenlängen und Hubgeschwindigkeiten vor dem Ferntransport dynamisch anzupassen.

Theater-Bühnenautomation und Luftakrobatik in großer Höhe

Moderne Veranstaltungsstätten setzen auf schnelle, automatisierte Rigging-Systeme, um massive LED-Wände, schwere Bühnenbildelemente und Luftakrobatik-Rigs sicher über Darstellern und Publikum zu bewegen. Miniatur-S-Typ-Kraftmessdosen und kompakte Lastschäkel werden in automatisierte Windenleinen und obere Traversierungen integriert, um die Leinenspannung kontinuierlich zu erfassen. Verklemmt sich ein Bühnenbildteil auf einer Führungsschiene oder tritt an einer Luftleine eine unerwartete dynamische Zugspitze auf, löst die Sensor-Rückkopplungsschleife sofort einen automatischen Not-Halt aus und isoliert die Gefahr, bevor es zum Ausrüstungsversagen kommt. Sehen Sie sich Multi-Stage-Lastüberwachung an.
