Was ist der Unterschied zwischen Ermüdungs- und Schlagprüfung?

Ermüdungsprüfungen (Fatigue Testing) und Schlagprüfungen (Impact Testing) sind grundlegend unterschiedliche mechanische Prüfverfahren, die völlig verschiedene physikalische und elektronische Anforderungen an die Messtechnik stellen.

Bei der Auswahl von Messwertaufnehmern für die mechanische Dauerhaltbarkeitsprüfung ist ein klares Verständnis der Grenze zwischen zyklischer Materialermüdung und kurzzeitiger Stoßbelastung erforderlich. Beide Prüf- und Messverfahren untersuchen zwar Material- und Strukturgrenzen, doch die Anforderungen an die Messtechnik unterscheiden sich erheblich in Bezug auf Sensorkonstruktion, Bandbreite, Signalaufbereitung und Überlastauslegung.

Grundlagen der Ermüdungsprüfung und Sensoranforderungen

Die Ermüdungsprüfung misst die fortschreitende Materialschädigung eines Bauteils oder einer Baugruppe unter wiederholter zyklischer Belastung unterhalb der Zugfestigkeit. Prüfingenieure nutzen diese Daten, um S-N-Kurven zu erstellen, Dauerfestigkeitsgrenzen zu bestimmen und die Lebensdauer unter kontinuierlicher Wechselbeanspruchung vorherzusagen. Lesen Sie dazu: Grundlagen der Lebensdauervorhersage bei Ermüdung

Messwertaufnehmer für Ermüdungsanwendungen müssen Millionen vollständiger Lastwechsel überstehen, ohne Nullpunktverschiebung, Spannenabweichung oder mechanisches Versagen zu zeigen. Ein herkömmlicher Standard-Kraftaufnehmer erleidet unter kontinuierlicher Wechselbelastung häufig einen Bruch der Dehnmessstreifen-Verklebung oder strukturelle Risse, wenn er nicht für diese Beanspruchung ausgelegt ist. Ermüdungsgeprüfte Kraftaufnehmer werden mit geringeren inneren Spannungswerten, ausgewogener Schubsteg-Geometrie und speziellen Federkörper-Konstruktionen entwickelt, um innerhalb ihres spezifizierten Einsatzbereichs eine (bei sachgemäßer Anwendung) unbegrenzte Lebensdauer zu ermöglichen. Weitere Informationen finden Sie unter Ermüdungsgeprüfte Kraftaufnehmer – Grundlagen.

Sensorauswahl: LowProfile-Kraftaufnehmer mit Ermüdungsfreigabe wie der 1000 Fatigue-Rated Universal LowProfile® Load Cell sowie ermüdungsgeprüfte Miniatur-Kraftaufnehmer wie der SSMF Fatigue Rated S-Type Load Cell sind von Interface für 100 Millionen vollständige Lastwechsel ausgelegt.
Anforderungen an die Messtechnik: Mehrkanalige Dehnmessstreifen-Verstärker und digitale Anzeigegeräte mit hervorragender Langzeit-Nullpunktstabilität, geringer Temperaturdrift und automatischer Shunt-Kalibrierung zur Überwachung von über Tage oder Monate laufenden Dauertests.

TIPP: Mehr erfahren und reinhören: Webinar-Zusammenfassung: Ermüdungsprüfung mit Kraftmesstechnik meistern

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Grundlagen der Schlagprüfung und Sensoranforderungen

Die Schlagprüfung bewertet das strukturelle Verhalten und die Energieaufnahme unter kurzzeitigen, hochamplitudigen Stoßbelastungen. Gängige Verfahren sind Falltürme, Pendelschlagwerke (Charpy und Izod), ballistische Durchschlagsprüfungen und Crashbarrieren.

Bei der Schlagmesstechnik verschiebt sich der Schwerpunkt von der langfristigen zyklischen Belastbarkeit hin zur präzisen Erfassung transienter Signale. Der Kraftaufnehmer muss schnelle Anstiegszeiten ohne Nachschwingen, strukturelle Dämpfung oder Übersteuerung erfassen können. Messwertaufnehmer in Schlagprüfständen sind häufig außeraxialen Kräften, starken Verzögerungsstößen und kurzzeitigen Überlastungen ausgesetzt, die den eigentlichen Messbereich weit überschreiten.

Sensorauswahl: Kraftaufnehmer, hochkapazitive Mehrachsen-Sensoren (z. B. 3-Achsen- und 6-Achsen-Sensoren), robuste Miniatur-Druckmessdosen sowie hochfrequente Kraftmessscheiben sind für hohe Eigenfrequenzen und die Erfassung von Spitzenkräften ausgelegt.
Anforderungen an die Messtechnik: Hochgeschwindigkeits-Datenerfassungssysteme (wie das BX8 Multi-Channel DAQ) mit Abtastraten zwischen 100 kHz und 1 MHz pro Kanal sowie analogen Tiefpass-Antialiasing-Filtern zur Vermeidung von Spektralüberlagerungen.

Mehr dazu unter Schlagprüfung für Millisekundenbewertungen.

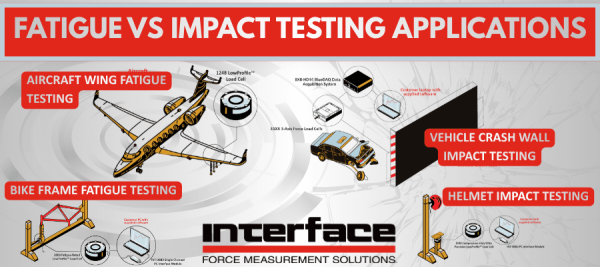

Branchenanwendungen im Vergleich: Ermüdungs- versus Schlagprüfung

Automobilindustrie

Ermüdungsanwendung: Radaufhängungslenker, Stabilisatoren und Motorlager werden auf mehrachsigen hydraulischen Dauerhaltbarkeitsprüfständen montiert, die millionenfach Fahrbahn-Lastprofile durchlaufen. Ingenieure setzen dabei ermüdungsgeprüfte LowProfile-Kraftaufnehmer ein, um Zug- und Druckbelastung kontinuierlich ohne Kalibrierabweichung zu überwachen.
Schlaganwendung: Frontale Crashbarrieren, seitliche Intrusionsträger und Stoßfängersysteme durchlaufen Hochgeschwindigkeits-Kollisionsprüfungen. Ingenieure instrumentieren die Crashbarriere mit Kraftaufnehmern und Hochgeschwindigkeits-Datenloggern, um die Kraftableitung und den Energietransfer im Millisekundenbereich zu erfassen.

Luft- und Raumfahrt sowie Verteidigung

Ermüdungsanwendung: Flügel-Rumpf-Anschlussbeschläge und strukturelle Komponenten des Fahrwerks werden mit ermüdungsgeprüften Kraftaufnehmern über Hunderttausende simulierte Flugstunden hinweg vollständigen Ermüdungslebensdauer-Validierungen unterzogen.
Schlaganwendung: Flügelvorderkanten, Turbinenverkleidungen und Cockpitscheiben werden auf Fremdkörperschäden (FOD) und Vogelschlag geprüft. Hochkapazitive Kraftaufnehmer und Mehrachsen-Sensoren messen die momentanen Impulskräfte bei Hochgeschwindigkeits-Projektileinschlägen.

Medizinprodukte

Ermüdungsanwendung: Knie- und Hüftgelenkimplantate durchlaufen ISO-14243- und ISO-7206-Verschleiß- und Ermüdungsprotokolle mit 1 bis 5 Hz über 10 Millionen Zyklen in physiologischer Flüssigkeit. Versiegelte, ermüdungsgeprüfte Kraftaufnehmer erfassen dabei kontinuierlich wechselnde Axial- und Torsionslasten.
Schlaganwendung: Chirurgische orthopädische Instrumente, Knochennägel und keramische Femurköpfe werden auf Falltürmen geprüft, um mit hochfrequenten Miniatur-Kraftaufnehmern die Bruchfestigkeit bei plötzlichen Fall- oder Hammerschlagimpulsen zu quantifizieren.

Erneuerbare Energien

Ermüdungsanwendung: Befestigungen der Windturbinen-Rotorblattwurzeln, Pitch-Lager und Turmfundamentschrauben werden Millionen wechselnder aerodynamischer und rotatorischer Lastzyklen ausgesetzt. Hochkapazitive, ermüdungsgeprüfte LowProfile-Kraftaufnehmer und Schrauben-Überwachungssensoren messen kontinuierliche Zug-Druck-Zyklen über ausgedehnte Strukturvalidierungstests.
Schlaganwendung: Gierstopps, Notbremsmechanismen und windböenbedingte Blattauslenkungspuffer müssen abrupte, starke Stoßstopps bei plötzlichem Netzabwurf oder Starkwind-Bremsereignissen bewältigen. Hochkapazitive Druckmessdosen und Mehrachsen-Kraftaufnehmer erfassen diese kurzzeitigen Spitzenlastprofile, um mechanische Auffangschwellen zu überprüfen.

Schwerlast-Marine und Schifffahrt

Ermüdungsanwendung: Festmacherleinen, unterseeische Versorgungsleitungen und Krananlagen an Docks sind über Jahre hinweg kontinuierlicher zyklischer Zugbelastung durch permanente Wellenbewegung und Seegang ausgesetzt. Hermetisch versiegelte, ermüdungsgeprüfte Zugglieder und Unterwasser-Lastbolzen erfassen den Lastverlauf, um korrosionsbedingtes Ermüdungsversagen im Meerwasser zu verhindern.
Schlaganwendung: Unterwasser-Ankerfälle, Winden zur dynamischen Positionierung und Kollisionsschutzsysteme an Schiffsfendern sind extremen, augenblicklichen Stoßbelastungen beim Ankern, bei Rückschlagereignissen oder beim Anlegen ausgesetzt. Robuste, tauchfähige, hochkapazitive Lastbolzen und reine Druckmesszellen erfassen Spitzenstoßkräfte im Mikrosekundenbereich, um Scherbelastungsgrenzen zu bewerten und katastrophales Strukturversagen zu verhindern.

Drei praktische Überlegungen je nach Prüfart

Bei der Konfiguration eines Prüfsystems müssen Ingenieure die Sensorphysik genau auf das jeweilige Belastungsprofil abstimmen. Interface stellt die häufig mit Kraft- und Drehmomentmessung verbundenen Prüfarten in Arten von Prüfanwendungen mit Kraftaufnehmern und Weitere Prüfarten mit Kraftaufnehmern vor. Im Folgenden die wichtigsten Überlegungen je nach Prüfprofil.

#1 – Frequenzgang

Ermüdungsprüfungen auf servohydraulischen oder elektrodynamischen Prüfrahmen laufen in der Regel zwischen 1 Hz und 100 Hz, wo Standard-Dehnmessstreifen-Anregung und -Filterung sauber funktionieren. Schlagereignisse finden im Sub-Millisekundenbereich statt und erfordern Messwertaufnehmer mit hoher Eigenresonanzfrequenz, damit die Masse-Feder-Dynamik des Sensors das tatsächliche Stoßsignal nicht verfälscht.

#2 – Mechanischer Überlastschutz

Schlagprüfvorrichtungen benötigen eine Sensorkapazität, die deutlich über dem erwarteten Nennspitzenwert liegt, um unerwartete Stoßspitzen zu bewältigen, ohne das Federelement bleibend zu verformen. Bei Ermüdungsprüfungen muss die zulässige Ermüdungskapazität des Sensors dem maximalen zyklischen Spannungsbereich entsprechen oder ihn übersteigen, um ein vorzeitiges inneres Versagen zu verhindern.

#3 – Datensynchronisation

Die kanalreiche Ermüdungsüberwachung setzt auf kontinuierliche Aufzeichnung, Trendverfolgung und Grenzwertauslösung. Die Schlagerfassung erfordert dagegen Vor-Trigger-Pufferung, präzise Schwellenwertscharfschaltung und synchronisierte Analog-Digital-Wandlung über alle Dehnungs-, Beschleunigungs- und Wegkanäle gleichzeitig.

Fazit: Ermüdung versus Schlag im Klartext

Ermüdungs- und Schlagprüfung erfordern unterschiedliche Ansätze bei der Spezifikation der Messwertaufnehmer. Ermüdungsanwendungen verlangen Kraftaufnehmer mit geringer innerer Beanspruchung und Messtechnik, die auf langfristige Nullpunktstabilität über Millionen kontinuierlicher Zyklen optimiert ist. Schlagprüfstände hingegen priorisieren hohe Eigenfrequenzen, transiente Überlastkapazität und schnell abtastende DAQ-Architekturen, die den Energietransfer im Millisekundenbereich verzerrungsfrei erfassen.

Die genaue Abstimmung von Sensorkonstruktion, Eigenfrequenz und Datenerfassungsgeschwindigkeit auf das jeweilige mechanische Lastprofil gewährleistet Messgenauigkeit und schützt die Messtechnik vor vorzeitigem Strukturversagen. Kontaktieren Sie unsere Anwendungsingenieure, um den passenden Sensor und die passende Messtechnik für Ihr Prüfprojekt zu finden.
