Technische FAQs zur Drehmomentmessung im Fokus
Die Drehmomentmessung ist die Grundlage der Leistungsvalidierung bei Motoren, Antriebssträngen und mechanischen Baugruppen. Während die meisten Ingenieure den grundlegenden Zusammenhang verstehen, wonach sich das Drehmoment aus einer im rechten Winkel angreifenden Kraft über einen Hebelarm berechnet, erfordert der praktische Einsatz eines Drehmomentaufnehmers in einer realen Prüfzelle ein tieferes Verständnis der mechanischen Dynamik, parasitärer Lasten und messtechnischer Präzision.
Hohe Drehzahlen und massive transiente Lasten erfordern eine sorgfältige Integration, um sowohl die Messintegrität als auch teure Messtechnik zu schützen.
Hohe Drehzahlen und massive transiente Lasten erfordern eine sorgfältige Integration, um Messintegrität und teure Messtechnik zu schützen. Über die grundlegenden Formeln hinaus muss eine erfolgreiche Umsetzung transiente Multiplikatoren berücksichtigen, radiale und axiale Lasten entkoppeln und Kupplungen wählen, die zu den Prüfanforderungen und dem Aufbau passen.
Bei der Auswahl eines Drehmomentaufnehmers müssen Ingenieure zunächst zwischen den beiden wichtigsten Sensorarchitekturen unterscheiden: Reaktions- und Rotationssensoren.

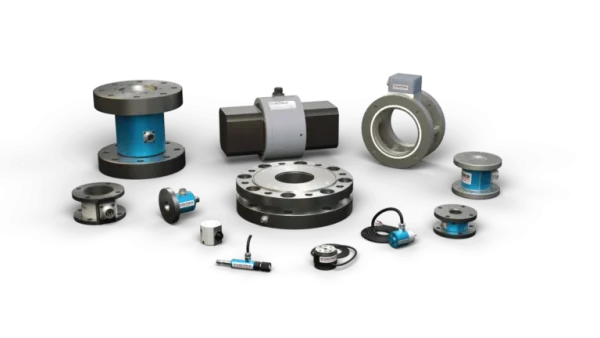

Reaktions-Drehmomentsensoren: Stationäre, nicht rotierende Aufnehmer, die zur Signalübertragung eine feste Verkabelung nutzen. Sie eignen sich ideal für statische Prüfungen oder Anwendungen mit begrenzter Rotation (wie die Betätigung von Ventilen oder die Prüfung von Befestigungselementen), sofern eine geeignete Zugentlastung das Kabel vor Ermüdung schützt. Mehr dazu in Reaction Torque 101.

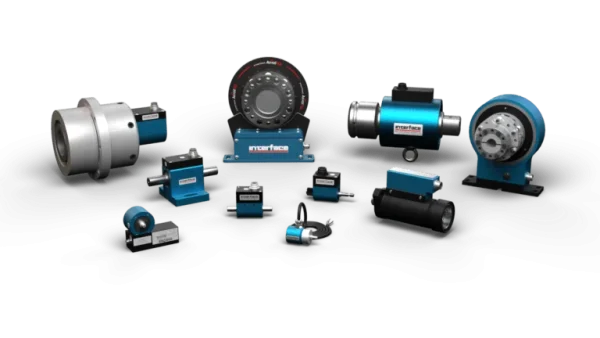

Rotierende Drehmomentsensoren: Sie sind für die kontinuierliche Rotation in Linie mit dem Antriebsstrang ausgelegt. Da sich ein fest verlegtes Kabel um die Welle wickeln würde, nutzen rotierende Sensoren spezielle Übertragungsverfahren wie Schleifringe, Drehtransformatoren oder drahtlose Telemetrie, um Daten von der rotierenden Messfeder an die stationäre Messtechnik zu übertragen. Weitere Details finden Sie in Rotary Torque 101.
Neben Hunderten von Standard- und kundenspezifischen Drehmomentsensor-Konfigurationen in unterschiedlichen Messbereichen und Bauformen legt Interface großen Wert auf bewährte Integrationspraktiken, die wertvolle, verwertbare Drehmomentdaten vom Rauschen schlecht konzipierter Prüfstände oder unzureichender Geräte trennen. Wer eine schnelle Orientierungshilfe für gängige und technischere Spezifikationen der Drehmomentmessung sucht, findet diese in unserem Torque Transducer Cheat Sheet.
TIPP: Wenn Sie sich näher mit grundlegenden Themen der Drehmomentmessung befassen möchten, empfehlen wir unser Torque 101 Webinar mit wertvollen Einblicken zu diesen Aufnehmern und ihren Anwendungen.
In diesem Artikel beleuchten wir die fortgeschrittenen technischen Aspekte des Einsatzes von Drehmomentaufnehmern für fundierte Entscheidungen in Test und Messtechnik. Im Folgenden beantworten unsere Drehmoment-Ingenieure und Anwendungsexperten häufig gestellte Fragen.
FAQs: Transiente Lasten, Kapazitätsauswahl und Überlastschutz
#1 – Was ist die häufigste Ursache für den Ausfall von Drehmomentaufnehmern?
Die häufigste Ausfallursache ist die Auswahl der Sensorkapazität allein auf Basis des durchschnittlichen Betriebsdrehmoments. In realen Antriebssträngen können Anlaufstöße, Trägheitsumkehrungen und transiente Drehmomentspitzen das bis zu Zehnfache des kontinuierlichen Betriebsdrehmoments erreichen. Wird die Kapazität nur anhand des stationären Betriebs gewählt, führt dies häufig zum mechanischen Versagen der Messfeder. Berechnen Sie daher stets das kontinuierliche Grunddrehmoment aus Leistung und Drehzahl und wenden Sie anschließend geeignete Servicefaktor-Multiplikatoren an.
#2 – Warum müssen Antriebs- und Lastservicefaktoren als Multiplikatoren angewendet werden?
Die Betriebsbedingungen unterscheiden sich je nach Antriebsquelle und angetriebener Last erheblich. Die gleichmäßige Leistungsabgabe eines Elektromotors oder einer Turbine ist vergleichsweise unkritisch, während die heftigen Drehmomentimpulse eines Verbrennungsmotors oder Kolbenkompressors eine hohe zyklische Belastung erzeugen. Die Multiplikation des kontinuierlichen Drehmoments mit Antriebs- und Lastservicefaktoren stellt sicher, dass die Messfeder innerhalb ihrer Dauerfestigkeit betrieben wird. Zusätzlich helfen Sanftanläufe oder Frequenzumrichter, Trägheitsspitzen beim Anlauf zu kontrollieren.
#3 – Worin besteht der Unterschied zwischen Signal-Clipping und physischer Überlastung?
Signal-Clipping ist eine elektronische Begrenzung, bei der das Spitzendrehmoment den Eingangsmessbereich der Messtechnik oder des Verstärkers überschreitet. Der mechanische Sensor bleibt dabei unbeschädigt, die Spitzendaten gehen jedoch dauerhaft verloren, da sie abgeschnitten werden. Eine physische Überlastung ist dagegen ein mechanisches Ereignis, bei dem das angelegte Drehmoment die Streckgrenze der Federkörper-Messfeder des Sensors überschreitet. Dies führt zu dauerhaften Nullpunktverschiebungen, zum Verlust der Kalibriergenauigkeit oder zu einem katastrophalen mechanischen Bruch.
#4 – Welche Kompromisse ergeben sich beim Einsatz von Dualbereichs-Drehmomentsensoren?
Dualbereichssensoren ermöglichen es Ingenieuren, große transiente Spitzen im primären Messbereich zu erfassen und gleichzeitig feine Details im sekundären Bereich aufzulösen. Allerdings reagiert der untere Messbereich überproportional empfindlich auf temperaturbedingte Nullpunktdrift, die den Messfehler bei kleinen Signalen übersteigen kann. Da die mechanische Aufnahme zudem die größere Gesamtkapazität aufnehmen muss, fehlt der Baugruppe die kompakte Bauform eines dedizierten Sensors für niedrige Kapazitäten. Bei Reaktionssensoren mit geringerer Kapazität sollte auf integrierte mechanische Überlastanschläge geachtet werden, die die Messfeder vor versehentlicher Überdrehung schützen.
#5 – Wann sollten Mehrachsen- oder Axial-Torsions-Sensoren eingesetzt werden?
Axial-Torsions-Sensoren nutzen unabhängige Wheatstone-Brückenschaltungen auf einer einzigen Messfeder, um Schub- und Torsionslasten gleichzeitig zu messen. Da sich beide Kanäle ein einziges Bauteil teilen, muss die Kapazität sorgfältig abgestimmt werden: Eine extreme Schubüberlastung kann die Messfeder mechanisch verformen und die Torsionsbrücke im niedrigeren Messbereich zerstören.
FAQs: Integration, Montage und Ausrichtung von Aufnehmern
Ein Drehmomentsensor ist ein Präzisionsmessgerät und darf niemals als tragendes Konstruktionselement des Antriebsstrangs dienen. Die Montagegeometrie bestimmt unmittelbar die Lebensdauer des Systems und die Messgenauigkeit.
#1 – Wann sollten schwimmende Lagerungen eingesetzt werden und welche Kupplungen erfordern sie?
Bei einer schwimmenden bzw. aufgehängten Lagerung wird der Sensor ausschließlich über die antriebs- und lastseitigen Wellenverbindungen gehalten. Ein flexibler Haltegurt verhindert, dass sich das stationäre Gehäuse mitdreht, erlaubt jedoch eine nachgiebige Bewegung. Dieser Aufbau schützt die internen Lager vor radialem Versatz und muss beidseitig mit Einfach-Flex-Kupplungen kombiniert werden.
#2 – Wann ist eine Sockel- (Fuß-)Montage vorzuziehen und welche Kupplungen erfordert sie?
Sockelmontierte Sensoren werden starr an einer stationären Maschinenbasis oder Grundplatte verschraubt. Diese Konfiguration eignet sich besonders für den Hochgeschwindigkeitsbetrieb oder Prüfstände, bei denen Prüflinge häufig gewechselt werden, da die starre Basis ein Durchhängen des Antriebsstrangs beim Ausbau von Komponenten verhindert. Sockelmontagen erfordern beidseitig Doppel-Flex-Kupplungen, um parallelen und winkligen Wellenversatz auszugleichen, ohne starke Biegemomente auf die Sensorlager zu übertragen.
#3 – Was ist der „Lagerbock-Trugschluss“?
Ein sockelmontierter Drehmomentsensor ist kein Ersatz für ein Stehlager, eine Zwischenwelle oder ein externes Stützlager. Wird das überhängende Gewicht schwerer Schwungräder, Riemenscheiben oder Antriebsmotoren direkt auf die Sensorwelle abgestützt, zerstört dies die Präzisionslager im Inneren und verursacht parasitäres Übersprechen. Um eine exakte Zentrierung zu gewährleisten, sollten stets präzisionsgefertigte Zentrieransätze und externe Stützlager verwendet werden.
FAQs: Wellenverbindungen, Kupplung und Telemetrie
Kupplungen fungieren als mechanisches Sicherheitsventil und entkoppeln den Drehmomentsensor von unvermeidbarem Winkel- und Parallelversatz.
#1 – Welche Wellenverbindung bietet die höchste Genauigkeit auf Prüfständen?
Glatte Wellen in Kombination mit präzisen Schrumpfscheiben- bzw. Klemmkupplungen im Reibschluss-Prinzip sind der Industriestandard. Sie eliminieren Spiel vollständig, verteilen die Klemmkräfte symmetrisch über den Wellenumfang und ermöglichen eine einfache Demontage, ohne die präzisionsgeschliffenen Oberflächen zu beschädigen.
#2 – Was ist die wichtigste technische Voraussetzung bei der Montage von Reibkupplungen?
Wellen und Kupplungsbohrungen müssen sauber, entfettet und vollständig trocken sein. Jedes Schmiermittel, Anti-Seize-Mittel oder jeder Rückstand senkt den Reibungskoeffizienten, wodurch die Kupplung ihre Nenndrehmomentkapazität nicht erreicht und es zu Schlupf kommen kann, der die Präzisionswelle beschädigt.
#3 – Warum sollten Passfederwellen bei hochpräzisen Prüfungen generell vermieden werden?
Passfederverbindungen sind unter wechselnden oder zyklischen Drehmomentlasten anfällig für Passungsrost und Mikro-Spiel. Im Laufe der Zeit beeinträchtigt der Verschleiß der Passfedernut die Wellenintegrität und verfälscht hochfrequente Messungen. Zudem erfordert das Lösen von Passfedernaben häufig mechanische Abzieher oder punktuelle Erwärmung, was die Präzisionslager des Sensors und die Klebeverbindungen der Dehnungsmessstreifen beschädigen kann.
#4 – Welche Kupplungstypen werden für Drehmomentaufnehmer empfohlen?
Torsionssteife Lamellenpaket- oder Faltenbalgkupplungen sind der Standard für Präzisionsmessungen. Sie bieten eine hohe Torsionssteifigkeit für ein unmittelbares Ansprechverhalten bei transienten Vorgängen und sind gleichzeitig nachgiebig genug, um Winkel- und Parallelversatz auszugleichen. Zahnkupplungen und Kreuzgelenke sollten vermieden werden: Zahnkupplungen erzeugen Spiel und axiale Schubkräfte, während Kreuzgelenke ungleichmäßige Drehzahlschwankungen und zusätzliche Biegemomente verursachen.
Video: Torque Sensor Training Part 6 – Torque Couplings
Nutzen Sie unseren Torque Coupling Selection Guide, um verfügbare Optionen und Bauformen zu vergleichen.
#5 – Wann werden Telemetrie- oder batteriebetriebene Rotationssysteme benötigt?
Bei großdimensionierten, ungeteilten oder durchgehenden Antriebswellen, bei denen der Einbau eines Inline-Aufnehmers mechanisch nicht praktikabel ist, bieten drahtlose Telemetrie-Kragensysteme eine Lösung. Batteriebetriebene Sender sind besonders dann von Vorteil, wenn ein erheblicher axialer Wellenversatz oder variable radiale Abstände eine induktive Energieübertragung unzuverlässig machen.
FAQs: Drehmomentmesstechnik, Feldkalibrierung und Messunsicherheit
Messtechnische Präzision stellt sicher, dass Prüfdaten wiederholbar, rückführbar und belastbar sind.
#1 – Was ist ein überhängendes Biegemoment bei der Kalibrierung?
Wird ein Kalibrierarm direkt an einer Sensorwelle montiert, erzeugt das am Armende angebrachte Prüfgewicht sowohl eine reine Torsion als auch ein überhängendes Biegemoment. Ist die Messfeder des Aufnehmers nicht darauf ausgelegt, außeraxiale Biegelasten zu unterdrücken, überträgt sich die Biegespannung auf die Brückenschaltung und verfälscht die Kalibrierkurve.
#2 – Warum eignen sich Vierkant-Antriebsverbindungen nicht für die Präzisionskalibrierung?
Vierkant-Schnittstellen weisen ein großes mechanisches Spiel und sich verschiebende Lastangriffspunkte auf. Mit steigendem Drehmoment wandert der genaue Kontaktpunkt entlang der Vierkantfläche, wodurch sich die effektive Hebelarmlänge verändert. Flansch- oder Präzisions-Schrumpfscheibenverbindungen bieten die wiederholbare, starre Geometrie, die für rückführbare Kalibrierstandards erforderlich ist.
#3 – Wie verhält sich das Messunsicherheitsbudget über den Messbereich hinweg?
Die Messunsicherheit ist am unteren Ende des Nennbereichs des Aufnehmers am größten. Da die gesamte Kalibrierunsicherheit üblicherweise als Prozentsatz des Endwerts angegeben wird, steigt der relative Fehler deutlich an, sobald die Messwerte in die unteren zehn Prozent des Bereichs fallen.
#4 – Was ist der „Wasserwaagen-Trugschluss“ bei Kalibrierarm-Aufbauten?
Wird ein Kalibrierarm nur an der Sensorachse ausgerichtet, bleibt die Durchbiegung des Arms unter Last unberücksichtigt. Da die Kalibriergewichte das äußere Armende nach unten durchbiegen, verläuft der Schwerkraftvektor nicht mehr senkrecht zum Hebelarm. Dies führt zu einem Winkel- bzw. Kosinusfehler, der die effektive Hebelarmlänge verringert und die Gültigkeit der Kalibrierung beeinträchtigt. Hochpräzise Kalibriervorrichtungen verfügen daher über eine Winkelkorrektur oder Nivellierhilfen am Lastangriffspunkt.
Die Integrität der Drehmomentmessung als Priorität
Präzise Drehmomentmessung ist nicht nur eine Frage der Auswahl eines hochgenauen Sensors, sondern erfordert eine disziplinierte mechanische Integration auf Systemebene. Jeder Faktor – von fettfreien Schrumpfscheibenverbindungen bis zur Kombination von Einfach-Flex-Kupplungen mit schwimmenden Lagerungen – wirkt sich unmittelbar auf die Messgenauigkeit aus.
Der Schutz vor bis zum Zehnfachen erhöhten transienten Spitzenlasten, die Vermeidung zusätzlicher Biegemomente und die Berücksichtigung der messtechnischen Unsicherheit über den gesamten Messbereich sorgen dafür, dass Prüfdaten genau, wiederholbar und zuverlässig bleiben.
