Warum eine Einzelpunktschlagzelle?

Eine Einzelpunkt-Stoßkraftmesszelle (SPI) ist ein Sensor, der die Stoßkraft oder -last misst, die genau auf die Kraft oder das Gewicht einwirkt, das auf einen einzelnen Punkt ausgeübt wird. SPI-Wägezellen bieten präzise und zuverlässige Messungen von Aufprallkräften oder -lasten, was sie zu wertvollen Werkzeugen in verschiedenen Branchen und Anwendungen macht.

SPI-Kraftmessdosen werden in verschiedenen Branchen eingesetzt, in denen eine präzise Messung von Aufprallkräften oder Lasten an einem einzigen Punkt erforderlich ist. Hier sind vier häufige Anwendungsfälle:

• Materialprüfung: SPI-Kraftmessdosen messen die Schlagfestigkeit und die mechanischen Eigenschaften von Materialien wie Metallen, Kunststoffen, Verbundwerkstoffen und Gummi. Diese Kraftmessdosen werden in Schlagprüfmaschinen eingesetzt, um die bei Schlagprüfungen, Bruchzähigkeitsprüfungen und anderen mechanischen Prüfungen auf Materialien ausgeübte Kraft genau zu messen. Die meisten Produktentwickler verlassen sich bei der Entwicklung von Konzepten in der Frühphase bis hin zur Endphase der Produktion in hohem Maße auf die Materialprüfung.
• Verpackungs- und Abfüllmaschinen: SPI Wägezellen werden in Verpackungs– und Abfüllmaschinen eingesetzt, um eine genaue Befüllung der Behälter zu gewährleisten. Diese Wägezellen messen die Kraft, die vom Produkt ausgeübt wird, wenn es in die Behälter gefüllt wird. Sie ermöglichen eine präzise Kontrolle des Füllvolumens und gewährleisten die Konsistenz der Produktverpackung. Auf diese Weise lässt sich Abfall vermeiden.
• Industrielle Automation und Robotik: SPI-Wägezellen spielen eine wichtige Rolle in der industriellen Automation und Robotik, wo eine präzise Kraftmessung für Aufgaben wie Materialhandhabung, Montage und Qualitätskontrolle erforderlich ist. Diese Wägezellen werden in Robotergreifer, Endeffektoren und Montagevorrichtungen integriert, um die während der Roboteroperationen ausgeübten Kräfte zu überwachen und zu steuern und eine genaue und zuverlässige Leistung zu gewährleisten.

Dies sind nur einige Beispiele für die vielfältigen Anwendungen von SPI-Kraftmessdosen in verschiedenen Branchen. Ihre Fähigkeit, präzise Messungen von Aufprallkräften oder Lasten an einem einzigen Punkt zu liefern, macht sie zu unschätzbaren Werkzeugen in verschiedenen industriellen Prozessen und Prüfverfahren.

Obwohl der SPI dem ähnelt, was manchmal als Waagschalenzellen bezeichnet wird, wurde die Einzelpunktschlagzelle speziell dafür entwickelt, eine größere als die normale Durchbiegung bei voller Skala zu haben, um das Hinzufügen von Anschlägen zum Schutz der Zelle vor Drucküberlastungen zu ermöglichen. Dies war notwendig, weil die übliche Durchbiegung von 0,001 Zoll bis 0,006 Zoll der meisten Wägezellen zu gering ist, um einen externen Anschlag zum genauen Schutz der Wägezelle einzustellen.

ANMERKUNG: Eine Wägezelle, auch bekannt als Wägemodul oder Wägezellenbaugruppe, ist eine Art von Sensorsystem, das zur genauen Messung des Gewichts oder der Masse von Objekten verwendet wird, die auf einer Plattform oder Schale platziert werden. Sie besteht in der Regel aus einer oder mehreren Wägezellen, die in einem Gehäuse oder einer Rahmenkonstruktion montiert sind. Weitere Informationen über SPIs finden Sie in unserem Load Cell Field Guide.

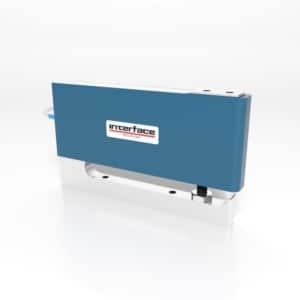

Die SPI Plattformwägezelle mit geringer Kapazität ist als hochpräzise Plattformwägezelle konzipiert. Dieses Produkt ist für außermittige Belastung kompensiert und ist in Kapazitäten von 3 bis 15 lbf (13,34 bis 66,72 N) erhältlich.

Interface SPI-Zellen mit Kapazitäten von 3 lbf, 7,5 lbf und 15 lbf verfügen über einen internen Drucküberlastungsstopp, der werkseitig so eingestellt ist, dass die Zelle bis zum Vierfachen der Nennkapazität geschützt ist. Diese Zellen verfügen über eine zusätzliche Leiste unter der Unterseite, die als Halterung für die interne Druckbegrenzungsschraube dient.

Der mittlere Balken, der die Lehren enthält, ist ein Biegebalken. Er wird durch den äußeren Rahmen gestützt, der vier dünne Biegepunkte enthält, zwei oben und zwei unten, um mechanische Festigkeit für Seiten- und Momentlasten zu gewährleisten. Diese Konstruktion sorgt für die überlegene Fähigkeit des SPI, Momente zu kompensieren, was eine konsistente Gewichtsanzeige innerhalb der Grenzen der Waagschalengröße gewährleistet.

Die SPI High Capacity Platform Scale Load Cell ist ein hochpräziser Sensor. Dieses Produkt ist für außermittige Belastung kompensiert und ist in Kapazitäten von 25 bis 150 lbf (111,2 bis 667,2 N) zur Verfügung. Diese SPI-Wägezellen können geschützt werden, indem harte Anschläge unter den Ecken einer Waagschale angebracht werden, um die Schale aufzufangen, bevor eine übermäßige Durchbiegung die SPI-Zelle beschädigt.

Die beliebte Miniatur-Balkenwägezelle MBI Overload Protected von Interface ist eine kompakte SPI. Die MBI ist widerstandsfähiger gegen außermittige Lasten als ähnliche Wägezellen und hat eine Dauerfestigkeitsprüfung. Dieses Produkt hat Kapazitäten von 2 bis 10 lbf (10 bis 50 N).

Gründe, warum Sie sich für Einzelpunktaufprallwägezellen entscheiden könnten

• Präzise Messungen – SPI-Kraftmessdosen wurden entwickelt, um Aufprallkräfte oder Lasten, die auf einen einzelnen Punkt ausgeübt werden, genau und präzise zu messen. Diese Präzision ist entscheidend für Anwendungen, die eine genaue Kraftmessung für die Qualitätskontrolle, Sicherheit oder Compliance-Gründe erfordern.
• Vielseitigkeit – SPI-Kraftmessdosen können in verschiedenen Branchen eingesetzt werden, z. B. in der Materialprüfung, der Schlagprüfung, der Prüfung der Produkthaltbarkeit und der Prozesskontrolle. Ihre Vielseitigkeit macht sie für verschiedene Anwendungen geeignet, die eine präzise Kraftmessung erfordern.
• Kompaktes Design – SPI-Wägezellen sind in der Regel kompakt und leicht, wodurch sie leicht in verschiedene Systeme und Anwendungen integriert werden können. Ihr kleiner Formfaktor ermöglicht eine flexible Installation und minimiert den Platzbedarf.
• Langlebigkeit – SPI Wägezellen sind oft aus robusten Materialien wie Edelstahl oder Aluminium gefertigt, um Langlebigkeit und Zuverlässigkeit auch in rauen Betriebsumgebungen zu gewährleisten. Sie sind so konstruiert, dass sie Stoßkräften, Vibrationen und anderen schwierigen Bedingungen in der Industrie standhalten.
• Kosteneffizienz – Trotz ihrer hohen Präzision und Leistungsfähigkeit sind SPI-Wägezellen im Vergleich zu anderen Wägezellen oft kostengünstig, was sie zu einer kosteneffizienten Lösung für viele Anwendungen macht.

SPI-Kraftmessdosen werden häufig in der Industrie eingesetzt, z. B. in der Materialprüfung, in der Schlagprüfung, in der Prüfung der Haltbarkeit von Produkten und in der Qualitätskontrolle, wo die auf einen einzelnen Punkt ausgeübte Kraft genau gemessen werden muss. Sie werden auch in verschiedenen Maschinen und Anlagen eingesetzt, um Lasten zu überwachen und einen sicheren Betrieb zu gewährleisten. Der SPI ist aufgrund seiner Präzision und Robustheit bei Universitäten und Prüflabors sehr beliebt.

Wenn Sie sich für Einzelpunktaufprallzellen interessieren, wenden Sie sich an die Anwendungsingenieure von Interface, um zu erfahren, wie wir Sie bei Ihrem Projekt oder Programm unterstützen können.
