Wägezellentypen, Zubehör, Fehlerbudgets, Branchenlösungen und Veranstaltungen

Arten von Wägezellen

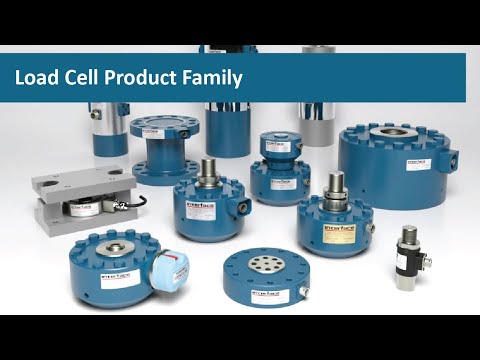

Um die richtige Wägezelle für Ihre Anwendung auszuwählen, ist es wichtig, die verschiedenen Arten von Wägezellen zu kennen. Jeder Typ bietet einzigartige Vorteile und ist für spezifische Messanforderungen geeignet. Im Folgenden werden die Standardmodelle und Kapazitäten der gängigsten Wägezellentypen von Interface beschrieben. In diesem Video zur Interface-Produktfamilie können Sie sich einen Überblick über die verschiedenen Optionen verschaffen.

• Pancake-Kraftmessdosen (LowProfile®) sind für ihre flache Bauweise bekannt und können Zug, Druck oder beides messen. Die Kapazitäten der Interface-Kraftmesszellen reichen von 1 bis 2 Millionen lbf. LowProfile-Kraftmessdosen sind ideal für Präzisionsmessungen und Leistungsanwendungen. Die 1200 Standard Precision LowProfile® Wägezelle ist die beliebteste Wägezelle von Interface.
• S-Typ-Kraftmessdosen sind Miniatur-Kraftmessdosen, die Zug- und Druckkräfte bewältigen. Die Kapazitäten reichen von 1 lbf bis 10.000 lbf. Die S-Form der kompakten S-Typ-Wägezellen bietet Flexibilität. Wägezellen werden bevorzugt für Maschinen, Geräte, OEM-Produkte und Wiegesysteme eingesetzt.
• Scherstab-Kraftmessdosen sind eine weitere Miniaturoption für Zug- und Druckmessungen. Die Kapazitäten reichen von 2 bis 10.000 lbf. Scherstab-Kraftmessdosen haben ein großes Loch, das teilweise durch beide Seiten gebohrt ist, und bieten Stabilität für Querkräfte.
• Biegebalken- und Doppelbiegebalken-Wägezellen verfügen über eine Biegebalkenkonstruktion, die sie empfindlich gegenüber Zug und Druck macht. Die Tragfähigkeit reicht von 2 bis 10.000 lbf. Die Variante mit doppeltem Biegebalken erhöht die Tragfähigkeit, so dass sie sich für verschiedene Anwendungen mit geringer Tragfähigkeit und begrenztem Platzangebot eignen.
• Kanister- und Säulenkraftmessdosen sind robuste Konstruktionen, die hohe Kapazitäten bewältigen können und sich daher ideal für Schwerlast- und Industrieanwendungen eignen. Säulenkraftmessdosen sind robuste Konstruktionen für raue Umgebungen und Präzisionstests. Die Kapazitäten reichen von 50k bis 1M lbf.
• Gelenkkopf-Kraftmessdosen sind für kompakte Anwendungen zur Messung von Zug und Druck ausgelegt. Die Stangenkopf-Wägezellen sind klein. Ihre Vielseitigkeit macht sie in verschiedenen Branchen beliebt, vor allem wenn der Platz knapp ist. Die Kapazitäten reichen von 1 bis 200.000 lbf.
• Load Button Wägezellen bieten präzise Messungen in einem sehr kompakten Formfaktor. Die Kapazitäten reichen von 2 bis 50.000 lbf. Der Durchmesser der Wägezellen reicht von 1 bis 3 Zoll, die Höhe von 0,39 Zoll bis 1,5 Zoll.
• Mehrachsige Kraftmessdosen (Sensoren) sind einzigartig, weil sie Kräfte in mehreren Richtungen gleichzeitig messen können. Diese Kraftmessdosen können 2-, 3- oder sogar 6-achsige Messungen durchführen und eignen sich daher für Anwendungen, die eine umfassende Kraftanalyse erfordern, z. B. in der Robotik und der Materialprüfung. Sie minimieren exzentrische Belastungseffekte und Übersprechen zwischen den Achsen. Siehe unsere Mehrachsen-Sensorprodukte für eine Reihe von Kapazitätsoptionen.

Um die verschiedenen Wägezellentypen zu verstehen, muss man ihre Anwendungen und ihre inhärenten Fähigkeiten und Grenzen kennen. Lesen Sie Typen von Wägezellen 101. Dieses Wissen ermöglicht es Ingenieuren und Technikern, fundierte Entscheidungen auf der Grundlage von Kapazität, Empfindlichkeit, Genauigkeit und Umgebungsbedingungen zu treffen. Setzen Sie sich mit uns in Verbindung, um herauszufinden, welcher Wägezellentyp für Ihre Anwendung geeignet ist.

Interface-Zubehör für die Kraft- und Drehmomentmessung

Die Investition in genaue und zuverlässige Kraftmessgeräte ist entscheidend für jede Anwendung, die Präzision erfordert. Die wahre Leistung Ihrer Kraftmesszellen, Drehmomentaufnehmer und Messgeräte liegt jedoch oft in der Kombination mit dem richtigen Zubehör. Interface bietet ein umfassendes Sortiment an Zubehör an, das die Leistung verbessert, die Vielseitigkeit erweitert und den maximalen Nutzen Ihrer Investitionen in Prüf- und Messgeräte gewährleistet. Benötigen Sie einen Sockel, Adapter, Lager, ein spezielles Kabel, Montagematerial, einen Simulator, Kupplungen oder TEDS? Der neue Auswahlleitfaden für Zubehör von Interface vereinfacht diesen Prozess und bietet eine Roadmap für das ideale Zubehör für Ihre spezifischen Anforderungen. Lesen Sie Essential Interface Accessories for Force and Torque Measurement.

Nachrüsten von Fabriken mit Präzisionsmessung

Die Fertigungslandschaft unterliegt einem raschen Wandel, der durch Automatisierung und Fortschritte bei technologiebasierten Werkzeugen und Anlagen vorangetrieben wird. Sensoren helfen bei diesem Wandel. Bei schätzungsweise 10 Millionen Fabriken weltweit werden viele von ihnen in unterschiedlichem Umfang renoviert, um ihre Werkzeuge, Maschinen und bestehenden Anlagen zu verbessern und die Vorteile von Industrie 4.0 und 5.0 zu nutzen. Lösungen zur Kraft-, Drehmoment- und Gewichtsmessung sind bei der Nachrüstung und Modernisierung von Fabriken von entscheidender Bedeutung. Durch die Integration dieser Lösungen können Hersteller die Effizienz, Produktivität, Sicherheit und Nachhaltigkeit ihrer Betriebe erheblich verbessern. Lesen Sie Nachrüstung von Fabriken mit Messlösungen.

Festlegung von Fehlerbudgets für Wägezellen

Ein Fehlerbudget quantifiziert alle Faktoren, die dazu führen können, dass der Ausgang der Wägezelle von dem tatsächlich gemessenen Gewicht oder der Kraft abweicht. Ein definiertes Fehlerbudget ist die maximale Zeit, in der ein technisches System ausfallen kann, ohne dass dies Auswirkungen auf den Betrieb hat. Bei Kraftprüfungen und -messungen wird es manchmal auch als Unsicherheitsbudget bezeichnet. Ein Fehlerbudget beinhaltet die Identifizierung, Quantifizierung und Kombination einzelner Fehlerquellen. Bei diesem Prozess werden oft statistische Methoden eingesetzt, um die kombinierte Unsicherheit zu berechnen. Erfahren Sie mehr über die Faktoren, die bei der Fehlerbudgetierung verwendet werden, in How Do You Define A Load Cell Error Budget?

Erkundung von Tragfähigkeitsschäkeln

Interface-Lastschäkel werden aus robusten, hochfesten Materialien wie Stahl oder Aluminium hergestellt, um schwere Lasten zu bewältigen und gleichzeitig Korrosion und Verschleiß zu widerstehen. Sie verfügen über integrierte Dehnungsmessstreifen-Lastmessbolzen, die Zugkräfte präzise in lesbare elektronische Signale umwandeln, wobei Interface eine präzise Kalibrierung für minimale Fehler gewährleistet. Diese Schäkel sind mit drahtgebundenen und drahtlosen Kommunikationsoptionen erhältlich, die eine nahtlose Integration in Datenerfassungssysteme oder Fernüberwachungsplattformen ermöglichen. Darüber hinaus verfügen die Lastschäkel über einen Überlastungsschutz, der die Wägezellen vor übermäßigen Kräften schützt, um die Sicherheit zu erhöhen und die Betriebslebensdauer zu verlängern, selbst in den anspruchsvollsten Umgebungen. Lesen Sie Load Shackle Lösungen erforschen

Leistung im Automobilbereich erfordert präzise Drehmomentmessung

Wie Interface in dem Beitrag Die Zukunft der Automobilleistung erfordert eine präzise Drehmomentmessung beschrieben hat, sind die Drehmomentaufnehmer von Interface unverzichtbare Konstruktions- und Testwerkzeuge in der Automobilindustrie. Da sich die Automobillandschaft weiter entwickelt, werden diese Sensoren eine zunehmend kritische Rolle bei der Gestaltung der Zukunft der Mobilität spielen. Die Drehmomentaufnehmer von Interface bieten eine außergewöhnliche Genauigkeit, die es den Ingenieuren ermöglicht, zuverlässige Daten für präzise Analysen und fundierte Entscheidungen zu sammeln.

Die Drehmomentsensoren sind so konstruiert, dass sie den rauen Umgebungsbedingungen im Automobilbereich standhalten und eine gleichbleibende Leistung und Langlebigkeit gewährleisten. Interface hat mehr als 50 Modelle von Dreh- und Reaktionsdrehmomentaufnehmern in verschiedenen Größen und Konfigurationen im Angebot, die eine einfache Integration in verschiedene Automobilanwendungen ermöglichen. Der beliebteste rotierende Drehmomentaufnehmer von Interface ist der AxialTQ. Um den geeigneten Aufnehmer für Ihr nächstes Projekt auszuwählen, besuchen Sie die Auswahlhilfe für Drehmomentaufnehmer von Interface.

Aufzeichnung der Wägezellenleistung und Kraftleiter in Alabama und Kalifornien

DIE LEISTUNG VON WÄGEZELLEN BEGINNT MIT DER KONSTRUKTION, EIN WEBINAR AUS TECHNISCHER SICHT

Diejenigen, die das jüngste technische Online-Seminar von Interface, Load Cell Performance Starts by Design, verpasst haben, haben Glück. Wir haben die detaillierte technische Diskussion über Wägezellentypen, Überlegungen zum Formfaktor, die Platzierung von Dehnungsmessstreifen, Überlegungen zu Spezifikationen und Details, die sich auf die Genauigkeit, Qualität, Haltbarkeit und Wiederholbarkeit von Sensoren auswirken, aufgezeichnet. Lesen Sie die Zusammenfassung und sehen Sie sich das Online-Seminar hier an.

INTERFACE FORCELEADERS 2024 SUMMIT HUNTSVILLE

Wir kehren mit einem neuen ForceLeaders-Workshop für Fortgeschrittene am Donnerstag, den 14. November, im Hyatt Place Huntsville, Research Park, Redstone, nach Alabama zurück. Der ForceLeaders Summit 2024 beinhaltet einen technischen Überblick über die blauen Kraftmessdosen von Interface, Sensorgenauigkeit, Drehmomentaufnehmer und -kupplungen, kundenspezifische Anpassungen, Bausysteme, fortschrittliche Messgeräte, Software, DAQ und mehr. ANMELDEN FÜR HUNTSVILLE-RESEARCH PARK-REDSTONE VERANSTALTUNG

INTERFACE FORCELEADERS 2024 SUMMIT IRVINE, ORANGE COUNTY

Der Interface ForceLeaders Summit findet am Dienstag, den 10. Dezember, im Hyatt House Irvine John Wayne Airport, Orange County, in Kalifornien statt. Unsere Experten für Sensortechnologie und Anwendungen von Interface und Elotek werden unseren beliebten technischen Workshop zur Kraftmessung veranstalten. Ganz gleich, ob Sie Ingenieur, Maschinenbauer, Labortechniker, Prüfspezialist, Produktdesigner, Messtechniker oder Spezialist für die Bewertung von Bauteilen sind, dieses Seminar ist etwas für Sie. MELDEN SIE SICH HIER FÜR DIE VERANSTALTUNG IN IRVINE AN

Ressourcen und Mehr

BESCHLEUNIGUNGSMESSGERÄTE UND WÄGEZELLEN: Sowohl Wägezellen als auch Beschleunigungsmessgeräte sind für ihre jeweiligen Anwendungen unerlässlich. Lesen Sie mehr.

BIOMASS ENERGY: Interface liefert Lösungen zur Kraft-, Drehmoment- und Wägemessung, um die Energiegewinnung aus Biomasse voranzutreiben. Lesen Sie: Messtechnologien sind die treibende Kraft bei der Optimierung von Biomasse

WÄGEZELLEN-TYPEN 101: Erfahren Sie mehr über die in der Kraftmessung am häufigsten verwendeten Wägezellentypen. Lesen Sie Typen von Wägezellen 101 und folgen Sie unserer Serie Wägezellen 101.

LÖSUNGEN FÜR DEN SCHIFFBAU: Der Schiffbausektor der maritimen Industrie nutzt fortschrittliche Lösungen zur Kraft-, Drehmoment- und Wägemessung. Lesen Sie vom Schiffsrumpf bis zum Deck, warum sich Schiffbauer für Interface entscheiden.

WÖCHENTLICHER LINKEDIN-NEWSLETTER: Wir veröffentlichen wöchentlich einen InterfaceIQ. Was gibt es Neues? Bitte lesen Sie unsere letzten Ausgaben: Sensoren treiben Design-Validierung und -Optimierung in der Automobilindustrie voran, Interface S-Type Wägezellen: Kleine Größe, enorme Leistung, Optimierung von Pressen mithilfe von Wägezellen und IO-Link-fähige Wägezellen und Verstärker, die die Anwendungsbereiche erweitern. TIPP! Auf LinkedIn abonnieren

SCHNITTSTELLE YOUTUBE-VIDEOS: Wir produzieren monatlich mehrere Videos, in denen wir einzigartige Anwendungen, Branchenlösungen und Produkte vorstellen. Sehen Sie sich unsere neuesten Videos an.

SIND SIE BEREIT FÜR IHREN KALIBRIERUNGSDIENST 2024? Da das Jahr 2025 näher rückt, ist es an der Zeit, einen schnellen Kalibrierungsservice zu planen, der auch Eiloptionen umfasst. Um Kalibrierungsdienste zu planen, gehen Sie hier.

Wir wissen, dass das Jahresende nur noch etwas mehr als 60 Tage entfernt ist. Es ist also eine wertvolle Zeit, um Ihre Anwendungsfälle und Projektanforderungen für Messprodukte und -dienste zu definieren. Wir möchten Sie bei diesen Bewertungen und Überlegungen unterstützen. Wenden Sie sich an unsere erfahrenen Anwendungsexperten, Vertreter und Vertriebspartner. Wir sind bereit zu helfen!
