Technische Validierung von Wassersicherheitsausrüstung in maritimen Anwendungen

Die globale maritime Sicherheit ist in hohem Maße auf Prüf- und Messlösungen angewiesen, um mit dem Wachstum der internationalen Schifffahrt, dem zunehmenden Einsatz von Wasserfahrzeugen für den Privatgebrauch, den Fortschritten bei autonomen Unterwasserfahrzeugen, Rettungsrobotern, Tauchexpeditionen und dem Einsatz moderner Verteidigungsflotten Schritt zu halten. In allen Bereichen verschärfen internationale Seeschifffahrtsbehörden kontinuierlich ihre Vorschriften.

Die maritime Sicherheit hängt von Millionen einzelner lebensrettender Ausrüstungsteile, Rettungsmitteln für Ersthelfer und kritischen Bergungssystemen für Schiffe ab. Angesichts jährlich tausender wasserbezogener Todesfälle auf internationalen Gewässern entscheidet die Zuverlässigkeit der Ausrüstung unmittelbar über die Überlebenschancen bei Rettungseinsätzen. Um die funktionale Integrität dieser Systeme sicherzustellen, ist eine strenge physikalische Kraftvalidierung erforderlich – von taktilen Auslösetests im Bereich unter einem Pfund an persönlicher Überlebensausrüstung bis hin zur Mehrtonnen-Zugkraftüberwachung an gewerblichen Aussetzdavits und schweren Vertäuungsleinen.

Die Kraftmessdosen, Kraftmessbolzen, Kraftmessschäkel und Zugkraftmessglieder, digitalen Messinstrumente und drahtlosen Telemetriesysteme von Interface liefern die empirischen mechanischen Daten, die zur Überprüfung der strukturellen Konformität und der betrieblichen Sicherheitsgrenzwerte benötigt werden.

Validierung persönlicher Schwimm-, Rettungs- und Notfallausrüstung

Persönliche Schwimmhilfen, Gurte und Aufblasauslöser müssen innerhalb strenger Kraftgrenzen funktionieren. Ein Aufblasventilstift, der zu viel Kraft benötigt, kann bei der manuellen Auslösung versagen, während ein Schnelllöse-Gurt mit zu niedriger Schwelle das Risiko eines vorzeitigen Lösens bei schwerem Wellengang birgt.

Um die Ausrüstung zu überprüfen, führen Konstrukteure und Ingenieure von Wassersicherheitsausrüstung Zug- und Druckprüfungen an Auslöseleinen, Schnallen und Gewebenähten durch, wobei Kraftmessdosen die Spitzenzugkraft während der Auslösung erfassen. Die richtige Kapazitätswahl einer Miniatur-Kraftmessdose ermöglicht die Bewertung von Mikrokraft-Auslösern mit weniger als 3 lbf bei hoher Auflösung. Ermüdungs– und Materialprüfungen an Westengewebe messen die Dehnung bei wiederholtem Zug, um die Nahtintegrität vor dem Einreißen zu bestätigen.

Auch Rettungs- und Freizeitwasserfahrzeuge erfordern strenge Prüfungen. Motorabschaltleinen (Engine Cut-off) von Personal Watercraft (PWC) werden mit Kraftmessdosen getestet, um eine zuverlässige Zündabschaltung beim Herausfallen ohne Fehlauslösungen zu bestätigen. Anhängerkupplungen an PWCs, die aufblasbare Rettungsschlitten ziehen, werden mit drahtlosen Zugkraftmessgliedern getestet, um die Kräfte zu erfassen und sicherzustellen, dass Kupplungen und Verriegelungen hohen, zyklischen und stoßartigen Belastungen standhalten.

Fortschritte in der Wassersicherheit setzen mittlerweile auch auf Robotik. Weitere Informationen finden Sie in der Anwendung Wasserrettungsroboter.

Strukturelle und betriebliche Prüfung von Rettungsboot-Aussetzsystemen

Schiffsevakuierungssysteme, einschließlich Rettungsbootdavits, Windengehäusestrukturen und Falltau-Endverbindungen, unterliegen strengen Sicherheitsvorgaben gemäß internationalen Seeschifffahrtsvorschriften. Diese Systeme müssen sowohl eine statische Belastungsprobe als auch eine Überprüfung der betrieblichen Bremsleistung durchlaufen.

Die statische Belastungsprüfung bewertet die dauerhafte Lasthaltekapazität ohne Strukturschäden. Bei diesen Verfahren werden Davitarme und Windenfundamente mit erhöhten Vielfachen mittels kalibrierter Wassersäcke oder Prüfgewichte belastet. Tauchfähige Kraftmessschäkel, die direkt in den Hubstrang eingebaut werden, messen die aufgebrachte Kraft, während optische Instrumente die statische Durchbiegung entlang der Strukturelemente erfassen. Die Messung der statischen Durchbiegung bestätigt, dass sich das Metall im elastischen Bereich befindet und unter maximaler Arbeitslast keine bleibende strukturelle Verformung erleidet.

Die betriebliche Aussetzprüfung bewertet die Leistung des Windenbremssystems, während das beladene Boot mit voller Betriebsgeschwindigkeit abgesenkt wird. Das abrupte Betätigen der Bremse bei maximaler Absenkgeschwindigkeit führt zu hohen mechanischen Kräften. Drahtlose Zugkraftmessglied-Kraftmessdosen oder Kraftmessbolzen, die in den Hauptrollen eingebaut sind, erfassen Kraftspitzen während der Bremsbetätigung. Drahtlose Telemetriesystem-Module eliminieren nachlaufende Kabel, die sich in Winden verfangen könnten, und übertragen kontinuierlich Lastdaten an einen zentralen Empfänger zur sofortigen Kraftprofilanalyse.

Überwachung von schwerem maritimem Rigging, Vertäuungen und Ankerleinen

Große Schiffe sind auf schweres Rigging, Zugwinden und Vertäuungssysteme angewiesen, um die Position zu halten und ein Losreißen in Hafen- oder Offshore-Umgebungen zu verhindern. Eine ungleichmäßige Lastverteilung über mehrere Vertäuungsleinen kann zum Versagen einzelner Leinen führen, was ein fortschreitendes kaskadenartiges Versagen der gesamten Vertäuungsanordnung nach sich ziehen kann.

IP-geschützte Zugkraftmessglieder, Kraftmessschäkel und Kraftmessbolzen ermöglichen die kontinuierliche Kraftüberwachung an Deckwinden und Ankerleinen. Kraftmessbolzen ersetzen Standard-Gabelbolzen in Rollenanordnungen und enthalten orthogonale Dehnmessstreifenbrücken, die sich ändernde Umschlingungswinkel des Drahtseils über die Seilscheibe berücksichtigen. Tauchfähige Kraftmessdosen mit umweltdicht versiegelten Edelstahlgehäusen liefern wertvolle Daten während des Eintauchens und bei hohen hydrostatischen Prüfungen. Durch die Übertragung von Echtzeit-Leinenspannungsdaten an Handmonitore und Displays behalten Betreiber eine gleichmäßige Leinenspannung bei und erhalten sofortige Warnungen, wenn sich die Spannungswerte den definierten Sicherheitsgrenzen nähern.

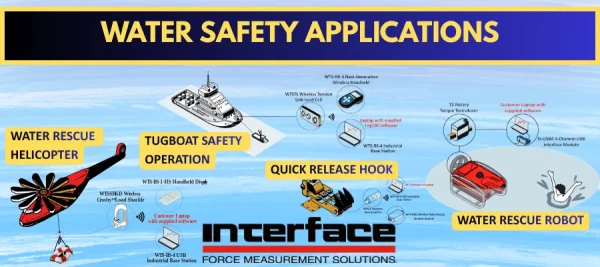

Weitere Wassersicherheitsanwendungen mit Messlösungen

#1 – Prüfung von Bügel- und Kupplungsverbindungen an Rettungsschlitten für Personal Watercraft (PWC) nutzt drahtlose Zugkraftmessglieder, um Spitzen-Stoßkräfte an PWC-Anhängerkupplungen und Rettungsschlitten-Bügeln während schneller Surfrettungsmanöver zu messen.

#2 – Die Validierung des Motorabschaltschalters (Engine Cut-off Switch, ECOS) profitiert vom Einsatz von Miniatur-S-Beam-Kraftmessdosen, um zu überprüfen, ob Sicherheits-Zündleinen mit präzisen Kraftschwellen auslösen und so ein Mitschleifen des Fahrers oder eine versehentliche Motorabschaltung verhindern.

#3 – Die Integration von Schleppösen und Klampen für Freizeitboote benötigt hochkapazitive Zugkraftmessdosen für statische Zugprüfungen an Heckschleppösen, Skimasten und Deckklampen, um die Festigkeit des Verbundrumpflaminats unter hohen Schleppbelastungen zu bestätigen.

#4 – Die Überprüfung von Heckspiegel-Schub und Drehmoment bei aufblasbaren Rettungsbooten (IRB) erfolgt mittels Schubständen mit LowProfile-Kraftmessdosen. Diese Sensoren helfen, die strukturelle Belastbarkeit der Außenbordmotorhalterung und die Festigkeit der Heckspiegelverbindung unter hohen dynamischen Antriebskräften zu bewerten.

#5 – Die Zugüberwachung von Tauchleinen und Nabelschnüren bei gewerblichen Tauchgängen erfordert Kraftmessdosen in den Tauchnabelschnur-Winden, um die kontinuierliche Spannung zu prüfen und übermäßige Zugbelastungen an Kommunikations- und Luftversorgungsleitungen bei Tiefseeeinsätzen zu verhindern.

#6 – Rettungshaken von Seenot-Rettungshubschraubern nutzen Winden und automatische Auslösehaken, die einer Zugkraftvalidierung unterzogen werden, um die sofortige mechanische Auslösung bei Notfall-Überlastbedingungen zu überprüfen.

#7 – Die Überprüfung wasserdichter Luken und Schotten-Verriegelungen im maritimen Bereich profitiert vom Einsatz von Druckkraftmessdosen zur Messung der Dichtkraft entlang der umlaufenden Verriegelungen und hydraulischen Verschlüsse, um das vollständige Anliegen der Dichtung unter hohem hydrostatischem Meeresdruck zu bestätigen.

#8 – Die Zugüberwachung von Schleppleinen und Begleitschleppern erfordert inline geschaltete drahtlose Zugkraftschäkel zur Echtzeit-Überwachung der Spitzenlasten während Schiffsassistenzmanövern, um ein plötzliches Zurückschnellen der Leine zu verhindern und die Sicherheit der Decksmannschaft zu gewährleisten.

Arten von Messprodukten für die Validierungsprüfung und Überwachung der Wassersicherheit

Der umfangreiche Katalog von Interface an Messtechnologien, von Sensoren bis hin zu Messinstrumenten, bietet Standardoptionen für kritische Wassersicherheitsprojekte. Für kundenspezifische Lösungen, einschließlich Ausrüstungsintegration und OEM-Lösungen, stehen zahlreiche Optionen zur Verfügung – von kabellosen Geräten bis hin zu kompletten Systemen für Vor-Ort-Prüfungen. Hier sind die gängigsten Produkte für diese Art von Anwendungen:

• LowProfile-Kraftmessdosen
• Miniatur-Kraftmessdosen und S-Beam-Kraftmessdosen
• Versiegelte Edelstahl-Kraftmessdosen
• Load-Button-Kraftmessdosen
• Hermetisch versiegelte, tauchfähige Kraftmessbolzen
• Hochkapazitive, tauchfähige Kraftmessschäkel
• Zugkraftmessglieder
• ATEX- und IP-geschützte Sensoren und Messinstrumente
• Anzeigegeräte und Signalwandler
• Drahtlose Telemetriesysteme
• Kundenspezifische Sensoren

Wassersicherheit und Messgenauigkeit – eine lebensrettende Partnerschaft

Wassersicherheitsausrüstung, die persönliche, rettungstechnische und gewerbliche maritime Geräte umfasst, ist auf präzise mechanische Prüfungen angewiesen, um Ausfälle im tatsächlichen Einsatz zu vermeiden. Der Einsatz von Kraftmessdosen, Kraftmessbolzen und drahtloser Telemetrie bei Prüfungen liefert Ingenieuren zuverlässige Daten zu Kraft, Drehmoment und Gewicht in allen Betriebsszenarien.

Durch die sorgfältige Messung von Details wie Mikrokraftaktionen, Ermüdungsschwellen und statischen Durchbiegungen gewährleistet die sensorbasierte Validierung, dass wesentliche lebensrettende Ausrüstung und Schiffe im Notfall zuverlässig funktionieren.
