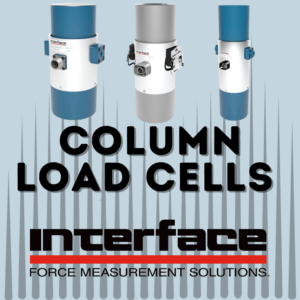

Säulenwägezellen von Interface

Eine Säulenwägezelle ist eine Art von Wägezelle, die mit einem zylindrischen oder säulenförmigen Gehäuse ausgestattet ist. Sie wird typischerweise in Anwendungen eingesetzt, bei denen die Last oder Kraft vertikal aufgebracht wird und der Sensor so installiert ist, dass die Last entlang der Mittelachse der Säule gerichtet ist.

Säulenkraftmessdosen von Interface werden häufig für vertikale Kraftmessanwendungen eingesetzt, z. B. für Waagen, Silos, Strukturtests und Schubtests. Säulenkraftmessdosen sind robust und bieten eine haltbarere Lösung für die Einwirkung von Umweltbedingungen. Säulenkraftmessdosen von Interface sind typisch für Schub- und Strukturprüfungen mit hoher Kapazität.

Eine Säulenwägezelle ist konstruktionsbedingt für höhere axiale (vertikale) Lasten ausgelegt, wobei Genauigkeit und Zuverlässigkeit erhalten bleiben. Säulenwägezellen sind für die vertikale Kraftmessung ausgelegt. Sie sind robuster, langlebiger und oft größer als eine Standard-Kanisterwägezelle.

Wägezellen in Behältern sind in der Regel kompakter und daher eine gute Wahl für Anwendungen mit begrenztem Platzangebot, bei denen eine einfache Installation eine Priorität ist. Eine LowProfile-Wägezelle im „Pfannkuchenstil“ ist kompakt und flach und hat eine geringere Höhe als Säulenwägezellen. LowProfile-Wägezellen sind aufgrund ihrer Vielseitigkeit das beliebteste Interface-Design einer Wägezelle. Die Wahl zwischen einer Säulenwägezelle, einer Kanisterwägezelle oder einem LowProfile hängt von den spezifischen Anforderungen der Anwendung, der Kapazität, der Umgebung und den Abmessungen ab.

Beliebte Säulenwägezellen

Interface-Säulenkraftmessdosen sind in hohen Kapazitäten, sowohl für Zug als auch für Druck, sowie als reine Druckoptionen erhältlich.

2160 SÄULENWÄGEZELLE MIT HOHER KAPAZITÄT

Die Interface 2160 High Capacity Column Load Cell bietet eine hohe Leistung und ein äußerst langlebiges Design. Sie wird typischerweise in Anwendungen zur Messung hoher Kräfte eingesetzt. Sie hat eine Kapazität von bis zu einer Million lbf (4450kN), mit kundenspezifischen Optionen für höhere Werte.

Leistung bis ±0,15% FS
Standardkapazitäten von 300K lbf bis 1000K lbf (1334 kN bis 4448 kN)
Einschraubbare Griffe
Messung von Zug und Druck
Standardisierter Ausgang
ASTM E74-Kalibrierung
Spezielle Gewindegröße
Kompakte Abmessungen
Mehrfache Brücke

BESONDERER HINWEIS: Warum eine Zug- und Drucksäulen-Wägezelle wählen? Es kommt auf den Anwendungsfall an. Wiegen von Objekten, die sowohl Zug- als auch Druckkräften ausgesetzt werden können, wie z.B. Flugzeuge und Fahrzeuge. Kraftmessung bei Anwendungen, bei denen sowohl Zug- als auch Druckkräfte auftreten, wie z. B. bei der Prüfung von Kabelzügen und bei tragenden Anwendungen.

2161 HOCHKAPAZITÄTSSÄULENDRUCKWÄGEZELLE

Die Interface High Capacity Column Compression-Only Load Cell, Modell 2161, ist für reine Druckmessanwendungen mit hoher Kapazität geeignet. Sie ist mit Kapazitäten von 300K bis 1000K (1335 bis 4450 kN) erhältlich. Es sind Optionen für eine 2. Brücke erhältlich.

Standardkapazitäten von 300K lbf bis 1000K lbf (1334 kN bis 4448 kN)
Leistung bis ±0,15% FS
Nur Kompression
Standardisierte Leistung
ASTM E74-Kalibrierung
Griffe für einfaches Bewegen und Heben
Zubehör, einschließlich Kabel und Gegenstecker

2200 KALIBRIERSÄULE WÄGEZELLE

Die hochpräzise 2200 Kalibriersäulen-Wägezelle von Interface ist eine geführte Säulenkonstruktion. Sie ist leicht und tragbar für den Einsatz im Feld. Sie misst Zug und Druck. Aufgrund ihrer hohen Leistung und Kapazität eignen sie sich hervorragend für Kalibrierungen in der Luft- und Raumfahrt, in der Industrie und in Fertigungslabors.

Tragfähigkeiten von 100K – 200K lbf (445kN – 889kN)
Leistung bis <0,10%FS
Vierfache Anzahl von DMS der Standard-Säulenzelle
Leicht und kompakt
Verschiedene Modelle, einschließlich 2230 und 2240, sind erhältlich.
Nur mit Kompression erhältlich
Standardisierter Ausgang
ASTM E74-Kalibrierung
Spezielle Gewindegröße

2300 SÄULENWÄGEZELLE MIT HOHER KAPAZITÄT UND FLANSCHMONTAGE

Die Interface High Capacity Flange Mount Column Load Cell 2300 Series ist eine Säulenkonstruktion mit einer Flanschbefestigung für eine einfache Installation. Sie ist mit Kapazitäten von 630 kN (140K lbf), 1000 kN (225K lbf) und 2000 kN (450K lbf) erhältlich und verfügt über Optionen für eine zweite Brücke.

Genauigkeitsklasse 0,05% FS
Spannung und Kompression
Niedriges Profil und geringe Masse
Festkabel- oder Steckeranschluss
Flanschmontage
Einfacher Einbau
Optionale Redundanz mit einer Doppelbrücke für die Axialkraftmessung
Option für TEDS-Kalibrierung IEEE 1451.4
Die Modelle 2330, 2340 und 2350 sind verfügbar.

Anwendungen von Säulenwägezellen

Säulenkraftmessdosen sind eine praktikable Option für verschiedene Anwendungen in unterschiedlichen Branchen, von Raketentests bis hin zu Bauüberwachungsanlagen. Ihre Fähigkeit, Kraft genau zu messen und rauen Umgebungen zu widerstehen, macht sie zu einem wertvollen Werkzeug, um Sicherheit, Effizienz und Qualität zu gewährleisten.

Luft- und Raumfahrt: In der Luft- und Raumfahrtindustrie messen Säulenkraftmessdosen das Gewicht von Flugzeugen beim Be- und Entladen und sorgen so für eine korrekte Gewichtsverteilung und einen sicheren Flugbetrieb. Diese robusten Wägezellen sind ein gängiges Merkmal von Schubprüfständen.

Infrastruktur: Viele Infrastrukturprojekte sind auf Säulenlastzellen angewiesen. Sie sind in Bauwerke wie Brücken, Gebäude und Ausrüstungen wie Kräne eingebettet, um die Lastverteilung zu überwachen und eine Überbeanspruchung oder den Zusammenbruch kritischer Infrastrukturen zu verhindern. Beispielsweise können Säulenlastzellen die axiale Tragfähigkeit von Pfählen prüfen und so die Stabilität von Fundamenten und Strukturen sicherstellen.

Maschinen und Lagerung: In der Landwirtschaft und in der Industrie überwachen Säulenwägezellen das Gewicht von Silos, Tanks und Trichtern, die Materialien enthalten. Durch die Installation von Säulenwägezellen unter diesen Behältern können Sie das Gewicht des Inhalts für die Lager- und Prozesssteuerung kontinuierlich messen. So können die Bediener die Materialstände verfolgen und eine Über- oder Unterfüllung verhindern, die zu Produktionsproblemen und Sicherheitsbedenken führen kann.

Wägesysteme: Säulenwägezellen werden häufig in industriellen Wägesystemen wie Plattformwaagen, Bodenwaagen und Fahrzeugwaagen eingesetzt. Diese Wägezellen werden unter der Plattform angebracht, auf der die zu wiegenden Gegenstände oder Materialien platziert werden. In einem Logistiklager werden Säulenwägezellen in die Bodenwaagen eingebaut, um das Gewicht von Paletten oder Waren genau zu messen. Dies sind wertvolle Daten für die Lagerung, die Bestandsverwaltung und den Versand.

Konstruktion: In der Materialprüfung und Qualitätskontrolle werden Säulenkraftmessdosen zur Messung von Druckkräften eingesetzt. In einem Baustoffprüflabor können diese Kraftmessdosen in Prüfmaschinen integriert werden, um die Druckfestigkeit von Beton, Ziegeln oder anderen Baumaterialien zu bewerten.

Energie: Zu den Anwendungsfällen für Säulenwägezellen im Bereich der erneuerbaren Energien gehören die Messung der Lasten, die auf die Türme von Windkraftanlagen einwirken, die Gewährleistung der strukturellen Integrität und die Vermeidung von Schäden bei starkem Wind. Säulenwägezellen werden auch bei Feldtests für Extraktionsanlagen eingesetzt.

Ist eine Säulenwägezelle das Richtige für Ihren Anwendungsfall? Wenden Sie sich an unsere Anwendungsingenieure, um Ihre Möglichkeiten zu prüfen.
