Reaktionsmoment 101
Das Drehmoment, eine Rotationskraft, ist in unzähligen mechanischen Systemen von entscheidender Bedeutung. Prüfspezialisten und Ingenieure verlassen sich auf Drehmomentaufnehmer, um diese Kraft genau zu messen. Diese Sensorgeräte wandeln den mechanischen Eingang des Drehmoments in ein messbares elektrisches Ausgangssignal um.
Reaktionsdrehmomentaufnehmer eignen sich hervorragend zur Messung von Drehmomenten in statischen Anwendungen mit begrenzter oder unerwünschter Rotation. Im Gegensatz zu rotierenden Aufnehmern, die sich mit dem System drehen, bleiben Reaktionsaufnehmer stationär.
Ein Reaktionsdrehmomentaufnehmer verwendet die Dehnungsmessstreifen-Technologie. Diese empfindlichen Komponenten verformen sich leicht, wenn sie einem Drehmoment ausgesetzt werden. Durch diese Verformung ändert sich der elektrische Widerstand des Dehnungsmessstreifens, der dann mit einer Wheatstone-Brückenschaltung gemessen wird. Die Brückenschaltung wandelt die Widerstandsänderung in ein proportionales elektrisches Signal um, normalerweise in Millivolt pro Volt (mV/V). Dieses Signal kann dann von Instrumenten gelesen und interpretiert werden, um das aufgebrachte Drehmoment zu bestimmen.
Reaktionsdrehmomentaufnehmer bieten eine außergewöhnliche Genauigkeit bei statischen und drehungsarmen Anwendungen. Reaktionsaufnehmer sind kostengünstig. Ihre statische, stationäre Beschaffenheit vereinfacht die Integration in Testaufbauten und bestehende Systeme. Sie sind in verschiedenen Konfigurationen für unterschiedliche Anwendungen erhältlich, darunter Wellen-, Flansch- und Vierkantantriebe.
Auswahl des richtigen Reaktionsdrehmomentaufnehmers
Die Auswahl des geeigneten Drehmomentaufnehmers erfordert die sorgfältige Berücksichtigung mehrerer Faktoren. Lesen Sie die einzelnen Datenblätter, um die elektrischen, mechanischen und leistungsbezogenen Details zu verstehen. Lesen Sie auch den Leitfaden zur Auswahl von Drehmomentaufnehmern von Interface, um den geeigneten Aufnehmer für Ihr nächstes Projekt auszuwählen.
- Kapazität definiert das maximale Drehmoment, das der Aufnehmer messen kann.
- Genauigkeit für den für die Anwendung erforderlichen Präzisionsgrad.
- Mechanische Konfiguration, wie z. B. Welle, Flansch oder andere Befestigungsarten, die für den Prüfaufbau geeignet sind.
- Umgebungsbedingungen, einschließlich Temperatur, Feuchtigkeit und andere Faktoren, die die Leistung beeinflussen.
Interface bietet ein umfassendes Sortiment an Reaktionsdrehmomentaufnehmern mit verschiedenen Kapazitäten, Genauigkeiten und Konfigurationen an, um unterschiedliche Anwendungsanforderungen zu erfüllen. Angebot anfordern

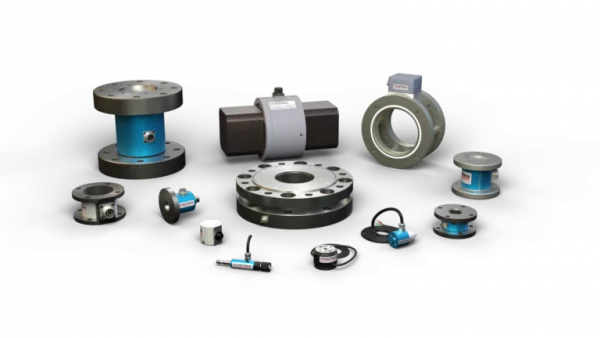

Reaktionsmomentaufnehmer
Interface ist ein führender Anbieter von hochwertigen Lösungen zur Drehmomentmessung. Ihre Reaktionsdrehmomentaufnehmer sind für ihre Genauigkeit, Zuverlässigkeit und Langlebigkeit bekannt.
- 5330 Reaktionsdrehmomentaufnehmer mit Hohlflansch 60 lbf-in bis 100K lbf-in
- 5350 Vollflansch-Reaktionsdrehmomentaufnehmer 10 ozf-in bis 200 ozf-in
- 5355 Massiver Reaktionsdrehmomentaufnehmer mit Flansch 10 lbf-in bis 100K lbf-in
- 5400 Reaktionsdrehmomentaufnehmer in Flanschausführung 1K lbf-in bis 500K lbf-in
- 5500 Reaktionsdrehmomentaufnehmer in Kalibrierqualität 2K lbf-in bis 300K lbf-in
- AT104 Kompakter Kraft- und Drehmomentsensor 4,5/0,89 lbf/lbf-in & 11,2/4,4 lbf/lbf-in
- MRT Reaktionsdrehmomentaufnehmer in Miniaturflanschausführung 1,77 lbf-in bis 177 lbf-in
- MRT2 Reaktionsdrehmomentaufnehmer mit Miniaturflansch 44,3 lbf-in bis 443 lbf-in
- TS11 Reaktionsdrehmomentaufnehmer in Flanschausführung 88,5 lbf-in bis 177K lbf-in
- TS12 Reaktionsdrehmomentaufnehmer mit Welle 0,04 lbf-in bis 177K lbf-in
- TS14 Reaktionsdrehmomentaufnehmer mit Vierkantantrieb 8.85 lbf-in bis 44.2K lbf-in
- TS15 Reaktionsdrehmomentaufnehmer mit Innenvierkantantrieb auf Flansch 17,7 lbf-in bis 44,3K lbf-in
- TS16 Reaktionsdrehmomentaufnehmer mit Außenvierkant auf Flansch 17.7 lbf-in bis 17.7K lbf-in
- TS18 Reaktionsdrehmomentaufnehmer mit Welle auf Flansch 17.7 lbf-in bis 17.7K lbf-in
- TS19 Reaktionsdrehmomentaufnehmer mit kurzem Flansch 443 lbf-in bis 88.5K lbf-in
- TS17 Sechskantantrieb Reaktionsdrehmomentaufnehmer 1.77 lbf-in bis 177 lbf-in
- TS20 Reaktionsdrehmomentaufnehmer mit Hohlflansch 88,5 lbf-in bis 1,77K lbf-in
- TS21 Miniatur-Reaktionsdrehmomentaufnehmer mit Welle 8,85 lbf-in bis 885 lbf-in
- TS22 Miniatur-Reaktionsdrehmomentaufnehmer 0,04 lbf-in bis 177 lbf-in
- TSCF C-Face-Flansch-Drehmomentaufnehmer 88.5 lbf-in bis 885 lbf-in
- TSQ Hochleistungs-Reaktionsdrehmomentaufnehmer mit Vierkantantrieb 300K lbf-in bis 3.000K lbf-in
Gemeinsame Reaktionsmomentanwendungen
Reaktionsdrehmomentaufnehmer werden in zahlreichen Branchen eingesetzt, unter anderem in der Automobilindustrie:
Anwendungen für Reaktionsmomente in der Automobilindustrie
- Messung des Motordrehmoments zur Leistungsprüfung und -optimierung
- Analyse der Effizienz von Getriebe und Antriebsstrang
- Integration in Motorprüfstände
- Bewertung der Leistung von Bremssystemen
Fertigung Reaktionsmoment Anwendungen
- Kontrolle und Überwachung des Anziehens von Befestigungselementen, um die richtige Klemmkraft zu gewährleisten
- Prüfung der Drehmomentfestigkeit von montierten Bauteilen
- Kalibrierung von Drehmomentschlüsseln und anderen Werkzeugen
- Reaktionsdrehmomentaufnehmer lassen sich leicht in eine Fertigungsstraße integrieren
Luft- und Raumfahrt Anwendungen für Reaktionsmomente
- Messung von Kräften in Flugzeugsteuerungssystemen
- Prüfung der strukturellen Integrität von Flugzeugkomponenten
- Analyse der Leistung von Luftfahrttriebwerken
Forschung und Entwicklung Reaktionsmomentanwendungen
- Charakterisierung der mechanischen Eigenschaften von Materialien
- Bewertung der Leistung von neuen Produktdesigns
- Durchführung von biomechanischen Studien
TIPP: Informieren Sie sich hier über Anwendungen und Anwendungsfälle von Drehmomentaufnehmern.
Technische Tipps für den Einsatz von Reaktionsdrehmomentaufnehmern
- Richtige Montage: Achten Sie auf eine stabile Montage, um unerwünschte Bewegungen zu minimieren und genaue Messwerte zu gewährleisten.
- Kabelführung: Sichern Sie die Kabel, um Belastungen und mögliche Schäden während der Prüfung zu vermeiden.
- Kalibrierung: Kalibrieren Sie den Messwertaufnehmer regelmäßig, um die Genauigkeit über die Zeit zu erhalten.
- Signalaufbereitung: Verwenden Sie geeignete Signalaufbereitungsgeräte zur Verstärkung und Filterung des Ausgangssignals.
Reaktionsdrehmomentaufnehmer sind für genaue und zuverlässige Messungen in statischen und drehungsbegrenzten Anwendungen unerlässlich. Ingenieure können diese Geräte effektiv zur Optimierung des Produktdesigns, zur Verbesserung von Fertigungsprozessen und zur Qualitätskontrolle einsetzen, wenn sie deren Funktionsprinzipien, Vorteile und Auswahlkriterien kennen.
TIPP: Weitere Einzelheiten zu den Spezifikationen und technischen Informationen zum Messen von Drehmomenten finden Sie in unserer Drehmoment-Fibel.
Reaktionsmomentaufnehmer von Interface liefern genaue und zuverlässige Ergebnisse. Unser Expertenteam kann Ihnen bei der Auswahl des richtigen Aufnehmers auf der Grundlage von Kapazität, Auflösung und mechanischer Konfiguration helfen. Hier erhalten Sie einen umfassenden Überblick über Interface-Drehmomentaufnehmer.
