DMS Verstärker IFFDM1 für industriellen Einsatz

Verstärker für Kraftsensoren
  • Verstärker für Kraftsensoren
  • OEM In-Line Verstärker LCSC
  • WTS – drahtlose Kommunikationssysteme
  • 8-Kanal DMS Messverstärker
  • WTS – drahtlose Kommunikationssysteme
  • Stecker und Gegenstecker
  • Anschlusskabel

    Merkmale

  • IP65 Alu-Druckgußgehäuse
  • Filter 1. und 4. Ordnung
  • Linearitätsfehler < 0,01%
  • Sonderausführungen a A. mgl.

    Downloads

  • Datenblatt & Bedienungsanleitung [data-sheet & manual] DMS Verstärker IFFDM1
  • Beschreibung

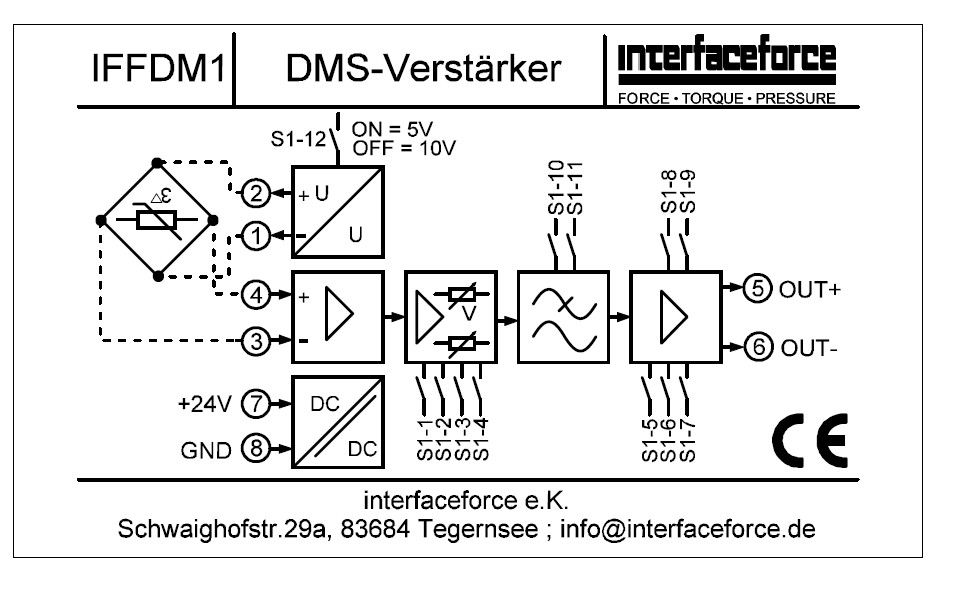

Die Geräte der Kraftmessverstärker Serie IFFDM1 dienen zum Anschluss an DMS-Vollbrücken mit Sensitivitäten von 0,2mV/V bis 50mV/V und setzen deren Signal in ein Normsignal 0…±10V, 0…±20mA oder 4…20mA um. Es können Messbrücken mit einem Brückenwiderstand ≥120Ω verwendet werden. Das Parallelschalten mehrerer Brücken ist möglich, solange der Gesamtwiderstand von 120Ω nicht unterschritten wird. Durch den bipolaren Ausgang können sowohl Druck, als auch Zugkräfte gemessen werden. Die Brückenspeisespannung ist über Dip-Schalter zwischen 10V und 5V umschaltbar. Zum Abgleich des Nullpunktes, sowie des Endbereiches stehen dem Anwender je ein 20-Gang Spindelpotentiometer für die Einstellung grob und fein zur Verfügung. Zusätzlich kann über 4 Dip-Schalter die sehr grobe Verstärkung vor eingestellt werden. Die Auswahl des Ausgangssignal, sowie dessen Übertagungsfrequenz erfolgt ebenfalls über Dip-Schalter. Das Modell IFFDM2 ist ein vergleichbares Modell jedoch in DIN  Hutschienen-Ausführung und 6-Leiter-Technik*

*bei der 6-Leiter-Technik wird vom dem Verstärker über zwei zusätzliche sogenannter Fühler (SENSE) Leitungen die ankommende Versorgungsspannung direkt am Kraftaufnehmer dahingehend kontrolliert ob die Versorgungsspannung von z.B. 10 VDC auch wirklich stabil am Kraftaufnehmer anliegen (ggf. sind z.B. Spannungsverluste entstanden) Ist die Versorgungsspannung während einer Messung ggf. durch Temperatureinfluss auf 9,978 V abgesunken würde dies bereits einen Fehler von ca. -0,2 % bedeuten. Ein Messverstärker in dieser höherwertigen 6-Leiter Ausführung könnte in diesem Fall die Versorgungsspannung entsprechend anheben und damit aktiv den Fehler kompensieren.



« Zurück zu DMS Messverstärker

alternativen zum DMS-Verstärker IFFDM1

  • Universal Messverstärker für DMS Modell SGA SGA Analoger Messverstärker
    • AC+DC Versorgung
    • verschiedene Analogausgänge
    • Filtereinstellungen 1Hz ... 5kHz
    • Bandbreite max: 6 kHz
    Produktdetails ansehen »
  • 4-Kanal Messverstärker Modell IFFDM4 IFFDM4 Mehrkanalmessverstärker USB
    • 4 unabhängige Eingangskanäle
    • analoge Version [A] und
    • digitale Version [D mit USB] mgl.
    • Sonderversionen auf Anfrage mgl.
    Produktdetails ansehen »
  • DMS-Verstärker für DIN-Hutschiene IFFDM2 Messverstärker für Kraftsensoren
    • in 6 Leiter-Ausführung
    • Ausgänge: +/-10V, 0/4-20mA
    • Eingang: 0,2-40mV/V
    • Bandbreite: 1000Hz
    Produktdetails ansehen »
  • IFFDM6 DMS-Messverstärker mit TEDS In-Line o. Mini-PCB) IFFDM6LK-20
    • In-Line Verstärker inkl. TEDS***
    • Gehäuse-Version IFFDM6K
    • Leiterplatten-Ausführung IFFDM6L
    • konfigurierbarer Analogausgang
    Produktdetails ansehen »
