IFFDM6 DMS-Messverstärker mit TEDS In-Line o. Mini-PCB)

IFFDM6LK-20
  • OEM In-Line Verstärker LCSC
  • DMS-USB-Interface Verstärker Modell INF

    Merkmale

  • In-Line Verstärker inkl. TEDS***
  • Gehäuse-Version IFFDM6K
  • Leiterplatten-Ausführung IFFDM6L
  • konfigurierbarer Analogausgang

    Downloads

  • Datenblatt [datasheet] IFFDM6
  • Bedienungsanleitung [manual] DE
  • Datenblatt [data sheet] TEDS
  • Beschreibung
  • TEDS Funktionsweise
  • TEDS Webinar

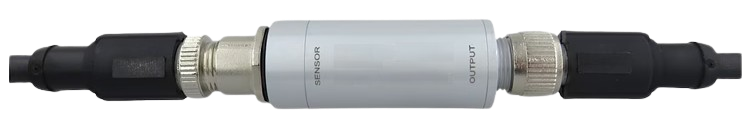

Der Kabel-Messverstärker IFFDM6K wird über einen 5-poligen M12 Stecker/Buchse an den DMS Sensor bzw. die Auswerteeinheit angeschlossen. Der Verstärker eignet sich bestens für alle DMS basierten Sensoren (Kraft-, Druck-, Drehmoment- oder Dehnungssensoren). Mittels TEDS (Transducer Electronic Data Sheet) skaliert der Messverstärker das Ausgangssignal auf den Endwert des eingestellten Ausgangssignals. Die Ausgänge 0-10V oder +/-10V oder 0-5V oder +/-5V oder 4-20mA oder 0-20mA lassen sich über die Steuerleitungen „Tara“ und „Scale“ konfigurieren. Ebenso kann der Offset oder die Abtastfrequenz eingestellt werden.

Der Miniatur Leiterplatten-Messverstärker IFFDM6L vereint die gleichen Eigenschaften wie der Kabelmessverstärker IFFDM6K nur in deutlich kleineren Abmessungen. Dadurch eignet sich dieser hervorragend für die Integration in Sensoren oder anderen Gehäusen.

PLUG and PLAY auch mit bei Ihnen vorhandenen Sensoren möglich ! Gerne liefern wir Ihnen ein programmiertes TEDS*** Chip für Ihren Sensor mit, damit bitte sprechen Sie uns an. Damit erübrigt sich die Justage des Verstärkers.

*** Transducer Electronic Data Sheet -> elektronisches Datenblatt im Sensor

Das Gerät liest im Sensor eingebaute TEDS (Transducer Electronic Data Sheet -> elektronisches Datenblatt im Sensor) automatisch aus und übernimmt alle Einstellungen. Interface TEDS versionen entsprechen IEEE1451.4, Template 33 (30 für Sensoren mit Verstärker)

« Zurück zu DMS Messverstärker

Optionen und weitere DMS Messverstärker mit TEDS Lese- und teilweise auch TEDS Schreib-Funktion

  • TEDS [Option] Sensor Identifikation gemäß IEEE Ted´s
    • Datenblatt & Zertifikat im Sensor
    • IEEE 1451.4 Standard / Template 33
    • weitere Templates verfügbar
    • Plug & Play für Ihr System
    Produktdetails ansehen »
  • IFFBX8 8-Kanal Universal-Messdatenerfassung Mehrkanalmessverstärker
    • simultanes Sampling 8 x 48kS/s
    • flexibel konfigurierbare Eingänge
    • verarbeitet Kalibrier-Matrizen
    • kostenlose BlueDAQ Software
    Produktdetails ansehen »
  • DMS Handgerätmessgerät mit TEDS Modell 9325 9325 Messinstrument in Schutzart IP64 für den Anschluss von DMS basierten Messwertaufnehmern wie Kraftaufnehmer oder Drehmomentaufnehmer
    • neues High-Tech Handgerät
    • TEDS Sensoridentifikation Plug&Play
    • unterstützt Polynome via Toolkit
    • Wandlungsrate bis 2400/sek
    Produktdetails ansehen »
  • Präzisions-Messverstärker und Kalibriergerät 9840 und 9840B Messverstärker
    • Anzeigenumfang; +/- 999.999
    • Version B inkl. Koeffizienten
    • RS232 / USB / TEDS (optional lesen&schreiben)
    • Software für ISO-7500-1 verfügbar
    Produktdetails ansehen »
