Klein in den Abmessungen und präzise in der Messung
Die Welt der Kraftmessung ist riesig. Die Produkte von Interface werden branchenübergreifend und in einer Vielzahl von Anwendungen eingesetzt. Von der Messung kleinster Kräfte bei der Prüfung von Katheterstints bis hin zu Jumbo-Kraftmessdosen für massive Strukturtests von Raketen – Kraftmessdosen von Interface bieten hochpräzise Messungen, unabhängig von der Größe der Kraftmessdose.
Einer der vielen Vorteile von Interface-Produkten ist die große Auswahl an Messkapazitäten und Abmessungen, die wir anbieten, einschließlich unserer Mini-Kraftmessdosen, die für kleine und präzise Messungen verwendet werden. Die Mini™-Kraftmessdosen von Interface eignen sich ideal für Test- und Messanwendungen mit geringem Gewicht oder begrenztem Platzangebot. Wie unsere LowProfile-Kraftmessdosen liefern auch die Mini-Kraftmessdosen bemerkenswert genaue Messungen. Mit Kapazitäten von 0,11 lbf / 0,5 N bis zu 100 kN gibt es verschiedene Miniatur-Kraftmessdosen für Tests und Optionen für kundenspezifische OEM-Lösungen.
TIPP: Erkunden Sie Ihre Optionen mit unserer Auswahlhilfe für Mini-Wägezellen
Typische Anwendungen für die Messung winziger, präziser Kräfte finden sich in den Bereichen Medizin, Fertigung, Robotik und Konsumgüterindustrie.
Die Hersteller medizinischer Geräte arbeiten daran, tragbare Point-of-Care-Geräte für Patienten bereitzustellen. Darüber hinaus müssen medizinische Geräte, die im menschlichen Körper eingesetzt werden, extrem empfindliche Kräfte aufbringen, um ihren Zweck zu erfüllen, ohne den Patienten zu schädigen.
Nehmen Sie etwas, das relativ einfach erscheint, wie eine Gefäßklemme. Diese Art von empfindlichen Instrumenten wird für Herzklappen verwendet. Wenn sie zu wenig Kraft aufbringen, können sie ihre Aufgabe nicht erfüllen. Wird jedoch zu viel Kraft aufgewendet, kann der Patient schwer geschädigt werden. Die Hersteller dieser chirurgischen Instrumente verwenden Miniatur-Kraftmessdosen zur Messung der Klemmkraft, um die Grenze zwischen zu viel und zu wenig Kraft genau zu bestimmen, was eine sehr präzise Zahl ist.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
In der pharmazeutischen Industrie sind sehr kleine Wägezellen von entscheidender Bedeutung für die genaue Messung der Kraft, die während der Pressmarkierungsphase und anderer Herstellungsprozesse auf die Pillen (Tabletten) ausgeübt wird, um eine gleichbleibende Dosierung und Tablettenintegrität zu gewährleisten.
Bei Konsumgütern ist die präzise Kraftmessung für verschiedene Fertigungsprozesse und die Echtzeitüberwachung von entscheidender Bedeutung. Eine Load-Button-Kraftmesszelle hat die richtige Größe, um die Haltbarkeit eines intelligenten Geräts zu testen, indem eine Kraft auf den Bildschirm ausgeübt und die Kraft gemessen wird, die der Bildschirm aushalten kann, bevor er reißt oder bricht. Lesen Sie: Touchscreen-Krafttest-App Hinweis
Eine Miniatur-Kraftmessdose kann die Kraft messen, die zum Öffnen einer Lebensmittelverpackung erforderlich ist. Diese Informationen können verwendet werden, um sicherzustellen, dass die Verpackung für den Verbraucher leicht zu öffnen und sicher genug ist, um die Lebensmittel vor Beschädigungen zu schützen. In der Lebensmittelverarbeitung messen Wägezellen die Kraft, die beim Mischen, Vermengen und anderen Prozessen auf die Lebensmittel einwirkt, um eine gleichbleibende Produktqualität zu gewährleisten und Schäden an den Lebensmitteln selbst zu vermeiden. So können Wägezellen beispielsweise die auf einen Teigmischer ausgeübte Kraft überwachen, um sicherzustellen, dass der Teig richtig gemischt wird, ohne dass er überarbeitet wird oder zäh wird.
Miniatur-Wägezellen für kleinere, präzisere Kraftmessanwendungen
Wägezell mit konvexer Taste
Die ConvexBT-Kraftmessdose ist allen anderen Kraftmessdosen überlegen. Sie besteht aus wärmebehandeltem Edelstahl, ist umweltfreundlich versiegelt und verfügt über eine integrierte Temperaturkompensation. Erfahren Sie mehr über ConvexBT auf unserem YouTube-Kanal hier: https://youtu.be/l4xEKNjKREw
- 5 lbf bis 1.000 lbf, 22,24 N bis 4,44 N
- Integrierte Temperaturkompensation
- Verbesserte Unterdrückung exzentrischer Lasten
- Multi-Punkt-Kalibrierung
- Integrierte Lasttaste
- Minimaler Durchmesser

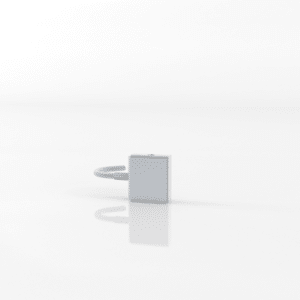

SMTM MICRO S-TYP Wägezelle
Das Modell SMTM ist eine überlastungsgeschützte Miniatur-Wägezelle des Typs S und eignet sich hervorragend für den Einsatz in Bereichen, in denen die Größe eine Rolle spielt.
- Kapazität 5, 25, 50 lbf (20, 100, 200N)
- Kann für Zug und Druck verwendet werden
- Mikrogröße 3/4″ x 3/4″ x 1/4″
- Ausgezeichnete Temperaturkompensation (0,005%/°F Temp-Effekt auf den Ausgang)
- Überlastungsgeschützt
SUPERSC S-TYP Miniatur-Wägezelle
Die SuperSC ist eine wirtschaftliche Allzweck-Wägezelle mit hoher Kraft in einem kompakten Design. Die SuperSC ist gegen Umwelteinflüsse abgedichtet und unempfindlich gegen außermittige Belastungen. Der proprietäre Formfaktor ist 80 % kleiner und 50 % leichter als andere Modelle von S-Typ-Wägezellen. Lesen Sie: Neues technisches White Paper analysiert SuperSC S-Typ Miniatur-Wägezellen
- 25 bis 1000 lbf (100 N bis 5 kN)
- Hohe Kraft in kompaktem Design
- Umweltfreundlich abgedichtet
- Hohe Steifigkeit
- Geringe Durchbiegung
ULC Wägezelle mit extrem niedriger Kapazität
Das Modell ULC von Interface ist die weltweit genaueste Wägezelle mit sehr geringer Kapazität, die Lasten von 0,1 bis 2 N (10,2 Gramm bis 500 gmf) misst.
- Temperaturkompensierte Dehnungsmessstreifen mit proprietärer Schnittstelle
- Weltweit leistungsstärkste Wägezelle mit niedriger Kapazität
- Überlastgeschützt
- Sichere seitliche Überlast bis zur 5-fachen Kapazität
- Geringe Empfindlichkeit gegenüber Fremdlast
- Geringer Temperatureinfluss auf den Nullpunkt (0,002%/°F)
- Spannung und Kompression
- 5 Fuß integriertes Kabel enthalten
MBP Überlastgeschützte Miniatur-Balkenwägezelle
Die Wägezellen der Serie MBP haben eine ähnliche Leistung wie die bekannten Wägezellen der Serie MB mit dem zusätzlichen Vorteil eines internen Überlastschutzes.
- 5 lbf bis 10 lbf
- Temperaturkompensierte Dehnungsmessstreifen mit proprietärer Schnittstelle
- 10-facher Überlastungsschutz
- Geringe Bauhöhe – 0,99 Zoll (25,1 mm)
- 0008%F Temp. Einfluss auf den Ausgang
- 5′ Integriertes Kabel (kundenspezifische Längen auf Anfrage erhältlich)
- NIST-rückführbares Kalibrierungszertifikat
KLEINE UND PRÄZISE MESSANWENDUNGEN
Probensuche
In der Medizinbranche benötigen Medizinexperten die beste Ausrüstung, um mehrere Proben zu untersuchen. In diesem Fall muss ein medizinischer Forscher die Belastungskraft seines linearen Aktuators überwachen, der eine Nadel verwendet, um Material von der gewünschten Probe zu sammeln. Die SuperSC S-Type Miniatur-Kraftmessdose von Interface kann einfach in den linearen Prüfstand eingebaut werden. Eine Nadel mit einem Greifer am Ende wird am unteren Ende des SuperSC installiert. Während die Nadel zum Aufnehmen des Probenmaterials gedrückt wird, wird die Kraftrückmeldung mit dem batteriebetriebenen 9330 High-Speed Data Logging Indicator über eine SD-Karte oder einen anderen Laptop aufgezeichnet. Lesen Sie: Probenforschungs-App Hinweis
Airbag-Steckerprüfung
Die Prüfung der Funktionsfähigkeit von Airbag-Steckern ist notwendig, um eine einwandfreie Entfaltung im Falle eines Autounfalls zu gewährleisten. In jedem Fahrzeug sind acht bis zwölf Steckverbindungen eingebaut, und es müssen Tests durchgeführt werden, um zu klären, ob die Steckverbindungen effektiv funktionieren. Diese Steckverbindungen funktionieren in der Regel, wenn sie eingerastet sind, aber das bedeutet noch nicht, dass die elektrischen Eigenschaften auch funktionieren. Der Kraftaufwand muss getestet werden, um zu sehen, wann ein elektrischer Strom angeschlossen ist. Die Lösung von Interface besteht darin, die WMC Sealed Stainless Steel Miniature Load Cell am Aktuator des Prüfstandes zu befestigen. Der Airbag-Anschluss wird an der Unterseite des Prüfstands angebracht. Die Kräfte werden aufgebracht und mit dem 9330 High-Speed Data Logger gemessen, wenn der Anschluss nach unten gedrückt wird, um sich zu verriegeln. Bei Anschluss an einen Computer können die Ergebnisse aufgezeichnet, heruntergeladen und überprüft werden.
Cobot-Überwachungssystem
Kollaborative Roboter, so genannte Cobots, bieten mehr Fertigungsmöglichkeiten in der industriellen Verpackungsindustrie. Schutzkäfige oder Zäune sind aus Sicherheitsgründen nicht mehr erforderlich, aber Sicherheitstests sind immer noch notwendig, um sicherzustellen, dass Menschen und Roboter zusammenarbeiten können. Vier 3-Achsen-Kraftmessdosen (die eine 6-Achsen-Kraftmessplatte ergeben) werden zwischen zwei Metallplatten an der Basis des Roboters installiert. Interface schlägt vor, eine 6-achsige Kraftmessplatte unter dem Roboter und zwei ConvexBT-Kraftmessdosen in den Zangen des Roboters zu installieren. Wenn ein Mensch gegen den Roboter stößt oder ein Gegenstand in der Zange stecken bleibt, würde der Roboter die von den Kraftmesszellen gemessene Kraft spüren und so programmiert sein, dass er sofort anhält.
Interface eignet sich für eine breite Palette von Prüf- und Messanwendungen, von Millionen von Pfund Kraft bis hin zu kleinsten Werten. Wenn Sie Sensoren mit kleinen, präziseren Messfähigkeiten benötigen, sehen Sie sich bitte unseren Leitfaden zur Auswahl von Miniatur-Kraftmesszellen an.
