Interface Mini Complete Systems optimieren Test- und Messtechnik
Interface bietet eine breite Palette an Miniatursensoren an, die in erster Linie nach Messkapazität und Abmessungen klassifiziert werden. Seit Jahrzehnten liefert Interface diese kompakten Messgeräte für Prüflabore weltweit, für den Einsatz in den unterschiedlichsten Branchen, zur Integration in Maschinen, als Komponenten größerer Prüfanlagen sowie zur kontinuierlichen Messung an Geräten und Endprodukten.
Zu den Interface Miniatursensoren zählen S-Typ-Kraftmessdosen, Miniatur-Biegebalken (MB)-Kraftmessdosen, Kraftscheiben- und Kraftknopf-Kraftmessdosen, Gelenkkopf-Kraftmessdosen sowie weitere Spezialmodelle wie Bremspedal-Kraftmessdosen und Plattformwaagen-Kraftmessdosen.
TIPP: Nutzen Sie den Mini™ Kraftmessdosen-Typen- und Optionsleitfaden, um sich einen Überblick über die gesamte Miniatursensor-Produktfamilie von Interface zu verschaffen.
Anforderungen an Miniatursensor-Komplettsysteme definieren
Die Integration von Miniatursensoren zur Messung von Kraft, Drehmoment oder Gewicht in Prüfgeräte und Produkte mit stark begrenztem Bauraum stellt Ingenieure vor besondere technische Herausforderungen. Neben der Auswahl der richtigen Sensorkapazität und Baugröße müssen elektrische Spezifikationen abgestimmt, der Kabelwiderstand berücksichtigt, die Signalaufbereitung konfiguriert und die Gesamtsystemkalibrierung eingeplant werden.
Der Kauf einzelner Komponenten – ein Sensor von einem Lieferanten, ein Verstärker von einem anderen und generische Verkabelung – führt häufig zu Verzögerungen bei der Integration, Skalierungsfehlern und aufwendiger Fehlersuche. Interface Complete Systems lösen dieses Problem, indem sie werkseitig aufeinander abgestimmte, vorverdrahtete und systemkalibrierte Pakete liefern, die sofort installiert und in Betrieb genommen werden können.

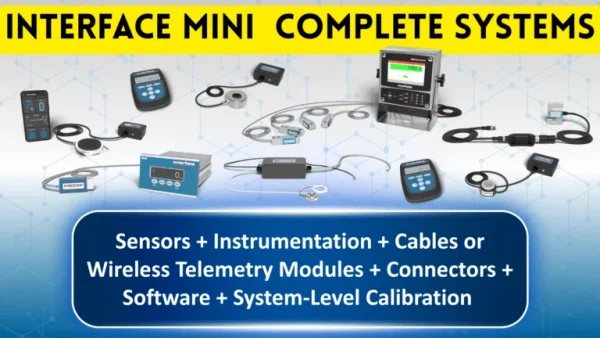

Hier einige Beispiele für Interface Mini Complete Systems:
- SSM bzw. SSM2 versiegelte S-Typ-Kraftmessdose und ILM In-Line-IO-Link-Verstärker, IO-Link-kompatibles System
- SSB versiegelte Biegebalken-Kraftmessdose und 1280 programmierbare Gewichtsanzeige- und Steuerungssystem
- SMA Miniatur-S-Typ-Kraftmessdose und 9825 Universalanzeige-System
- LBM Kompressions-Kraftknopf-Kraftmessdose und SGA AC/DC-betriebenes Signalkonditionierer-System
- MB Miniatur-Biegebalken-Kraftmessdose und 9825 Universalanzeige-System
- SSMF dauerfeste S-Typ-Kraftmessdose und DMA2 Hutschienen-Signalkonditionierer-System
- LW Universal-Kraftscheiben-Kraftmessdose und WTS Funktelemetrie-System
- SPI Niedrigkapazitäts-Plattformwaagen-Kraftmessdose und 1280 programmierbares Anzeige- und Steuerungs-Wägesystem
- BPL Pedal-Kraftmessdose und BTS Bluetooth-Telemetriesystem
Der technische Zweck der systemweiten Kalibrierung bei Mini Complete Systems
Bei einem Interface Complete System werden Messwertaufnehmer, Verbindungskabel und Instrumentierung (etwa eine Digitalanzeige, ein Hutschienen-Signalkonditionierer, ein USB-Digitalisierer oder ein Funktelemetriemodul) werkseitig gemeinsam als geschlossener Messkreis kalibriert. Das resultierende Kalibrierzertifikat dokumentiert die verifizierte Leistung der gesamten Hardware-Kette.
Wird ein Sensor unabhängig von seiner Instrumentierung kalibriert, entstehen Hardware- und elektrische Variablen, die die Messgenauigkeit sowohl im Labor- als auch im Maschinenbetrieb beeinträchtigen können. Hier sind drei häufige Herausforderungen, die es zu beachten gilt:
- Abweichungen bei der Signalaufbereitung: Shunt-Kalibrierung oder theoretische Berechnungen können Nichtlinearitäten bei der Analog-Digital-Wandlung, Drift der Erregerspannung oder Schwankungen der Eingangsimpedanz im Verstärker nicht vollständig berücksichtigen.
- Kabeleinflüsse: Bei Millivolt-pro-Volt (mV/V)-Dehnungsmessstreifen-Schaltungen wirkt sich der Leitungswiderstand direkt auf Empfindlichkeit und Temperaturverhalten aus. Wird ein Messwertaufnehmer mit dem für die jeweilige Anwendung vorgesehenen Kabel und den passenden Steckverbindern kalibriert, berücksichtigt die abschließende Systemdokumentation den Leitungswiderstand.
- Skalierungs- und Einrichtungsfehler: Die manuelle Eingabe von Kalibrierkonstanten, Nullpunktabgleichen und Endwerten in Digitalanzeigen, SPS oder DAQ-Module birgt Fehlerpotenzial bei der Konfiguration.
WICHTIG! Die Ingenieure und Kraftmessdosen-Experten von Interface empfehlen dringend, bei der Kombination eines Interface-Sensors mit einem Instrument die optionale systemweite Kalibrierung zu wählen, um sicherzustellen, dass alle Komponenten zusammenarbeiten, und diese potenziellen Fehlerquellen auszuschließen.
Konfigurierbare Kombinationen aus Sensoren und Instrumentierung
Interface Complete Systems stellen Basiskonfigurationen und Beispiele für gängige Baugruppen dar. Interface konfiguriert unsere Miniatursensor-Typen mit kompatibler Instrumentierung, um die Abmessungen, Kapazitätsanforderungen und Kommunikationsprotokolle zu erfüllen, die Ihr jeweiliger Anwendungsfall vorgibt.
Die Auswahl des Miniatursensors hängt vom Kraftvektor und dem verfügbaren Einbauraum ab. Für Inline-Zug- und Druckprüfungen bieten kompakte S-Balken-Modelle wie der SMA, der versiegelte SSM2 und der dauerfeste SSMF hohe Ausgangssignale und lange Lebensdauer in zyklischen Prüfständen oder bei kontinuierlicher Maschinenüberwachung. Bei reinen Druckanwendungen mit strengen Höhenbeschränkungen passen LBM Kraftknopf-Kraftmessdosen und LW Kraftscheiben direkt unter Befestigungselemente, Tragstrukturen und Maschinenwerkzeuge.
Wenn in Medizingeräten, Robotergreifern oder automatisierten Montagestationen eine Kraftmessung im unteren Kapazitätsbereich erforderlich ist, bieten die MB Miniatur-Biegebalken-Kraftmessdose und der REC Gelenkkopf Mini die benötigte Empfindlichkeit. Für rotierende Gelenke, kleine Antriebswellen oder Prüfgeräte für Befestigungselemente erfassen die MRT Miniatur-Flansch-Reaktionsdrehmomentaufnehmer Rotationskräfte innerhalb kompakter Baugruppen.
Erfahren Sie mehr über die Mini-Kraftmessdosen-Produkte von Interface in diesem Einführungsvideo: Interface | Miniature Load Cells 101
Die Instrumentierung wird passend zum Datenziel ausgewählt – ob zur Anzeige für einen Bediener vor Ort, zur Anbindung an eine PC-Workstation oder an ein automatisiertes Steuerungsnetzwerk. Tisch- und Schalttafelanzeigen wie der 9825 Universalanzeige und das 9325 tragbare Sensordisplay liefern visuelle Anzeigen vor Ort, Tara-Funktionen und Grenzwertrelais für Prozessalarme. Für die direkte Integration in Anlagen-SPS und Industriesteuerungen wandeln Hutschienen– und Inline-Signalkonditionierer wie die Module SGA, DMA2 und ILM IO-Link Dehnungsmessstreifen-Signale niedriger Pegel in standardisierte 0- bis 10-V-, 4- bis 20-mA- oder digitale Bussignale um.
Wird eine computergestützte Prüfung bevorzugt, wandeln DIG-USB-Digitalmodule Signale ohne externe Stromversorgung direkt über USB in technische Einheiten um. WTS Funktelemetrie-Sender wiederum reduzieren den Kabelaufwand an beweglichen Maschinenschienen und rotierenden Vorrichtungen.
Passendes Zubehör, Verkabelung und Hardware-Integration
Ein zuverlässiges Messsystem umfasst mehr als nur den Messwertaufnehmer und das Instrument. Signalintegrität und mechanische Langlebigkeit in der industriellen Automatisierung und in Prüflaborumgebungen hängen maßgeblich von einer korrekten Kabelschirmung, der richtigen Steckerbelegung und mechanisch stabilen Montageschnittstellen ab.
Interface Complete Systems umfassen werkseitig konfektionierte, geschirmte, rauscharme Kabel, die exakt auf die Anwendungslänge zugeschnitten sind, sodass keine Vor-Ort-Verkabelung oder Feldlötung erforderlich ist. Die Verbindungen sind mit industriellen Rundsteckverbindern, Schnellverschlusskupplungen oder hermetischen Durchführungen ausgestattet, die direkt nach Werksstandards verdrahtet sind. Weitere Details finden Sie in unserem Leitfaden zu Sensor-Verbindungskabeln.
Um eine korrekte Krafteinleitung sicherzustellen und zu verhindern, dass außeraxiale Kräfte oder Biegemomente Messfehler verursachen, werden die Systeme mit passenden mechanischen Vorrichtungen kombiniert. Dazu zählen Ausrichtungs-Kraftknöpfe, Gewindeadapter, Montageplatten und Gelenkköpfe, die genau auf Gewindesteigung und Kraftlinie des Miniatursensors abgestimmt sind – für eine unkomplizierte Integration, egal ob in einem Prüfstand oder direkt in einer Produktionsmaschine.
Fünf betriebliche und zeitsparende Vorteile von Mini Complete Systems
Die Standardisierung auf vorkonfigurierte, werkskalibrierte Miniatursysteme führt sowohl bei Prüf- als auch bei Fertigungsprogrammen zu messbar geringerem Integrationsaufwand und niedrigeren Betriebskosten:
- Reduzierter Engineering- und Montageaufwand: Es entfallen die Stunden, die üblicherweise für die Verkabelung von Steckern, das Konfigurieren von DIP-Schaltern, die Skalierung von Anzeigen und die manuelle oder hydraulische Kalibrierung mit Prüfgewichten aufgewendet werden.
- Vereinfachte Beschaffung und Einrichtung für Ingenieure und Maschinenbauer, die eine Kraftüberwachung in ihre Anlagen integrieren. Ein vorkalibriertes Prüf- und Messsystem vereinfacht den Maschinenbau sowie die OEM-Beschaffung und Stückliste, macht die Koordination mehrerer Lieferanten überflüssig und standardisiert die Montageprozesse.
- Qualität und Expertise aus einer Hand beseitigen die unbekannten technischen Herausforderungen, die entstehen, wenn bei der Diagnose von Signalrauschen oder Kommunikationsabweichungen Sensor-, Kabel- und Instrumentenlieferanten kombiniert werden müssen.
- Sofortige Inbetriebnahme dank direkter Einsatzbereitschaft: Techniker können den Sensor montieren, das vorbeschriftete Kabel anschließen, das Gerät mit Strom versorgen und sofort mit der präzisen Datenerfassung beginnen.
- Rückverfolgbare Rekalibrierung und Systemwartung sind in der Prüf- und Messtechnik entscheidend. Wenn routinemäßige Qualitätsaudits oder Wartungspläne eine Rekalibrierung erfordern, wird die gesamte Hardware-Kette gemeinsam zurückgesandt, gewartet und neu zertifiziert – das gewährleistet vollständige Rückverfolgbarkeit und reduziert den administrativen Aufwand.
Maßgeschneiderte Systemkonfigurationen für Miniaturanwendungen
Die Complete-System-Pakete umfassen Kombinationen aus Messhardware, die auf gängige Bauraum- und Datenerfassungsanforderungen in verschiedenen Branchen abgestimmt sind. Da die Betriebsparameter in Prüflaboren der Luft- und Raumfahrt, in Automobil-Montagelinien, bei Medizingeräten und in Industriemaschinen stark variieren, kann jede Komponente an die spezifischen Anforderungen Ihres Prüfplans oder Integrationsprojekts angepasst werden.
Die Anwendungsingenieure von Interface arbeiten direkt mit Ihnen zusammen, um die Parameter und Anforderungen Ihres Miniatur-Kraftmessdosen- oder Drehmomentaufnehmer-Komplettsystems zu definieren – einschließlich des genauen Kabels, Sensors, der Instrumentierung und des Zubehörs, das für ein verifiziertes, betriebsbereites und kalibriertes Messsystem erforderlich ist.
