Interface Instrumentation verbindet Sensoren mit verwertbaren Daten

23. Juli 2024

Haben Sie schon einmal versucht, das perfekte Instrument zur Ergänzung Ihres Messgeräts zu finden? Interface bietet ein umfassendes Instrumentenpaket, mit dem Sie das volle Potenzial Ihrer Wägezellen, Drehmomentaufnehmer und anderer Sensoren ausschöpfen können.

Interface erweitert ständig sein einzigartiges Angebot an Messgeräten, die unsere Messgeräte ergänzen. Die Messgeräte von Interface lassen sich mit unseren Wägezellen, Drehmomentaufnehmern, Mehrachsensensoren, Kalibriergeräten und anderen Sensoren kombinieren.

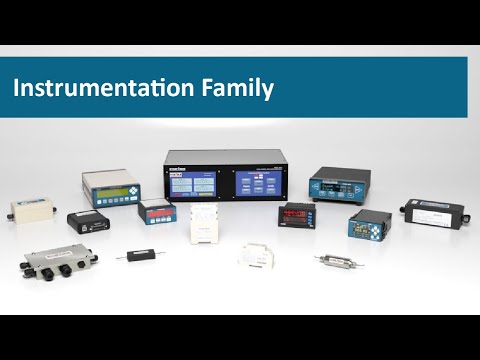

Unsere Messgeräteserie ist umfassend und vielseitig und deckt verschiedene Messanforderungen ab. Wir haben eine Lösung für jede Anwendung, von Signalkonditionierern bis hin zu Ausgangsmodulen mit USB- und drahtloser Konnektivität, Hochgeschwindigkeits-Datenloggern, digitalen und analogen Anzeigen, tragbaren Anzeigen und Displays, Gewichtsanzeigen und Anschlussdosen. Darüber hinaus bieten wir vollständige drahtlose Datenerfassungssysteme (DAQ) und Kalibrierungsgeräte an, so dass Sie bei uns alles aus einer Hand erhalten, was Sie zum Prüfen und Messen benötigen.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

TIPP: Verwenden Sie den Interface Instrumentation Selection Guide, um das für Ihre Anwendung am besten geeignete Instrument auszuwählen. Schauen Sie sich auch unsere praktischen Ressourcen zur Definition von Messgeräten an.

Produktbericht

Die Module von Interface wandeln das niedrige mV/V-Sensorsignal in ein digitales Format für die Datenübertragung über USB, drahtlosen USB oder Bluetooth um. Sie verfügen über eine benutzerfreundliche Software für eine einfache Datenanzeige, Protokollierung und grafische Darstellung. Darüber hinaus gewährleistet die Plug-and-Play-Funktionalität unserer Module eine problemlose Einrichtung, was sie zu einer bequemen Wahl für Ihre Instrumentierungsanforderungen macht. Die folgenden Module sind beliebte Messgeräte.

Signaltrenner liefern eine stabile Speisespannung für den Sensor und verstärken das niedrige Sensorsignal auf einen hohen Ausgangspegel wie +/-5V, +/-10V, 0-20mA, 4-20mA, 0-5V oder 0-10V. Bei der Auswahl eines Signalwandlers ist es wichtig, die Anforderungen an die Stromversorgung zu berücksichtigen. Viele unserer Signalwandlerprodukte verfügen über eine Filterung, die das Rauschen im Ausgangssignal reduzieren kann. Es ist auch wichtig, den Umfang der Filterung, die feste oder einstellbare Filterung, den Eingangsbereich, die Skalierbarkeit und den Nullabgleichsbereich zu berücksichtigen.

Anzeiger liefern eine stabile Erregerspannung und wandeln das Sensorsignal in eine digitale Anzeige um. Wir bieten eine Reihe von Messumformern und Anzeigern für die Gewichts-, Kraft- und Drehmomentmessung sowie eine Reihe von tragbaren Instrumentenlösungen. Zu den Standardmerkmalen der Anzeiger gehören Analog- oder Digitalausgang, wählbare digitale Filterung, Spitzen- und Talüberwachung sowie Sollwertausgänge. Bei der Auswahl eines Anzeigegeräts ist die Bewertung der internen Abtastrate und die Aktualisierung der analogen Ausgangsrate entscheidend. Interface bietet digitale und analoge Indikatoren an. Im Folgenden finden Sie einige beliebte Optionen.

Wireless Telemetry System (WTS)-Instrumente bieten eine benutzerfreundliche drahtlose Datenkommunikation zwischen einem Sensor und einem Empfangsgerät. Diese Systemkomponenten können mehrere Eingänge empfangen und sind vollständig mit allen Interface-Kraftsensoren kompatibel. Interface bietet drahtlose Transceiver, Drucker, Antennen, DAQ-Komponenten, Datenlogger und Transmittermodule an. Die WTS-Instrumente werden kalibriert, getestet und einsatzbereit geliefert. Bluetooth Telemetry System (BTS) Messgeräte und unterstützende Komponenten sind ebenfalls erhältlich. Hier finden Sie einige der verfügbaren drahtlosen Geräte. Weitere Informationen finden Sie in unserer Übersicht über WTS- und BTS-Telemetriesysteme.

Datenerfassungssysteme und Erfassungsmodule sind Komponenten zur Erfassung von Daten über analoge Signale und deren Umwandlung in digitale Form zur Speicherung, Protokollierung, grafischen Darstellung und Analyse. Datenerfassungssysteme benötigen in der Regel hochpegelige Eingänge wie +/-10 V und können nicht gut mit niederpegeligen mV-Signalen arbeiten. Interface bietet Instrumente und DAQ-Systeme an, die für die Arbeit mit schwachen mV-Signalen ausgelegt sind. Ein komplettes Datenerfassungssystem besteht aus DAQ-Hardware, Sensoren und Aktoren, Signalaufbereitungshardware und einem Computer, auf dem die DAQ-Software läuft. Interface bietet DAQ-Instrumente an, die sich ideal zur Vervollständigung eines sensorbasierten Systems eignen. Informieren Sie sich über Datenerfassungssysteme 101. Im Folgenden finden Sie Beispiele für unsere DAQ-Instrumente.

Anschlusskästen werden üblicherweise in Wägeanwendungen eingesetzt, bei denen ein Tank oder eine Waage von mehr als einer Wägezelle getragen wird. Die Kabel der einzelnen Wägezellen werden in der Anschlussdose verdrahtet, und ein einziges Kabel verbindet dann die Anschlussdose mit der Instrumentierung. Unser Multifunktionswägezellen-Anschlusskasten hat ein kompaktes Design und Signalaufbereitungsfunktionen.

Zusätzlich zu unseren beliebtesten Messgeräten bietet Interface auch Repeatermodule, Wägezellenkonverter, Modbus-Messgeräte, LED-Anzeigen und Produkte für die Ferndatenerfassung an. Wir können umweltgeschützte Instrumentierungslösungen sowie die komplette Einrichtung und Kalibrierung von Systemen anbieten. Wenn Sie mehr erfahren möchten, lesen Sie die Übersicht über Instrumentierungslösungen.

Technisches Gespräch über Instrumentierung

Ein auf einer Wheatstone-Brücke basierender Sensor, wie z. B. eine Wägezelle, benötigt eine Erregerspannung. Die Erregerspannung beträgt in der Regel 10 V; viele Geräte liefern jedoch auch niedrigere Spannungen, z. B. 2,5 V und 5 V. Da es sich bei diesen Sensoren um ratiometrische Sensoren handelt, eignen sich unsere Instrumentierungslösungen hervorragend für diese Sensorprodukte.

Das Ausgangssignal einer Wägezelle wird als mV-Ausgangssignal pro V der Erregung bei der Kapazität ausgedrückt. Eine Wägezelle mit einer Kapazität von 100 lb, die für einen Ausgang von 2 mV/V ausgelegt ist, hat beispielsweise einen Ausgang von 20 mV bei 100 lbf, wenn sie mit 10 V angeregt wird. Da das Ausgangssignal direkt von der Eingangsspannung beeinflusst wird, ist es wichtig, eine stabile Erregungsspannung aufrechtzuerhalten, was mit unseren Geräten möglich ist. Ein Signal kann auch ein Spannungs- oder mA-Signal sein.

Interface bietet Instrumentierungslösungen für alle Arten von Anwendungen, von Signalkonditionierern bis hin zu drahtlosen Datenloggern. Es ist ein One-Stop-Shop für komplette Messlösungen.
