Ultra-Miniatur-Kraftmessdosen verstehen
Eine der größten Herausforderungen für Produkt- und Prüfingenieure ist die Integration hochleistungsfähiger Kraftmessung in räumlich stark begrenzte Einbausituationen. Als Antwort darauf bietet Interface eine Reihe von Produkten an, die wir als Ultra-Miniatur-Kraftmessdosen klassifizieren – mit Abmessungen von weniger als 0,5 Zoll bis unter 2 Zoll in Höhe oder Breite.
Die Ultra-Mini-Kraftmessdosen von Interface erfüllen dieselben hohen Leistungsstandards wie größere Modelle und adressieren gleichzeitig die räumlichen Einschränkungen beim Testen kleiner Bauteile oder bei der Integration in Geräte, Teile oder Endprodukte.
Die Auswahl eines Ultra-Miniatur-Sensors erfordert das Verständnis der spezifischen Bauform und der Art, wie der Sensor äußere Lasten aufnimmt. Das Kernkriterium dieser Produktkategorie ist der Einsatz von Kraftmessdosen, die sowohl dimensionsmäßig als auch hinsichtlich Kapazität und Leistungseigenschaften passen. Nachfolgend einige Interface-Modelle, die für diese Anforderungen konzipiert wurden:
- ULC Ultra Low Capacity Load Cell – entwickelt für die Messung kleiner Kräfte, bei denen die Sensormasse das Prüfergebnis beeinflussen könnte.
- SuperSC S-Type Miniature Load Cell und SMA Miniature S-Type Load Cell – nutzen die bewährte S-Type-Geometrie in verkleinerter Form für Zug- und Druckmessungen in engen vertikalen Einbausituationen.
- MBS Parallelogramm-Kraftmessdosen – verwenden ein Balkendesign für hohe Genauigkeit bei Niedriglastwaagen und Wägeeinrichtungen.
- WMC Sealed Stainless Steel Miniature Load Cells – eine sehr beliebte Option dank ihres robusten Industriedesigns und ihrer Leistungsfähigkeit; eine gute Wahl für Umgebungen, in denen Feuchtigkeit oder Verunreinigungen eine Rolle spielen.
- MTFS Miniature Tension Force Load Cell und SMTM Micro S-Type Load Cell – spezialisierte Mikrodesigns für reine Zugkraftmessungen oder die Überwachung kleiner Kräfte.
- MCC Miniature Compression Load Cell – eine miniaturisierte Druckkraftmessdose für Hochlastanwendungen.
TIPP: Nutzen Sie den Interface Mini Load Cell Auswahlguide, um alle Interface Mini-Kraftmessdosen im Überblick zu sehen.
Vergleichende Leistungsbewertung: Interface ULC vs. SuperSC
Innerhalb der Ultra-Mini-Gruppe verkörpern die ULC und die SuperSC unterschiedliche Ingenieurphilosophien für die Kraftmessung in kompakten Bauräumen. Obwohl beide einen Footprint von unter 2 Zoll aufweisen, sind sie für entgegengesetzte Enden des Kraftspektrums optimiert.
Die ULC ist für Mikrokraft-Präzision ausgelegt und misst Kräfte ab 0,1 Newton. Ihre interne Parallelogrammstruktur ist hochempfindlich und gleichzeitig robust genug, um versehentliche Seitenbelastungen zu verkraften. Dieses Design stellt sicher, dass die Last zentriert bleibt und der Einfluss exzentrischer Auflage minimiert wird – was bei der Arbeit mit mikroskopisch kleinen Bauteilen oder empfindlichen Filamenten häufig vorkommt.
Die SuperSC hingegen ist für hohe Kraftdichten ausgelegt. Sie ermöglicht die Messung von bis zu 1.000 lbf in einem Gehäuse etwa so groß wie eine Streichholzschachtel und im Durchmesser einer Münze. Die S-Type-Formfaktorgeometrie erleichtert die Integration in Zugglieder oder Gewindebaugruppen mit Gelenkkopflagern erheblich.
Während die ULC häufig bei stationären Micro-Tests auf dem Labortisch eingesetzt wird, findet die SuperSC oft Anwendung in industriellen In-Line-Applikationen oder der Integration in Geräte wie diese 4D-Biodruck-Maschine.
Das entscheidende Auswahlkriterium ist Auflösung versus Kapazität: Die ULC kommt zum Einsatz, wenn Änderungen unterhalb eines Gramms erkannt werden müssen und das Kabelgewicht einen Faktor darstellen kann. Die SuperSC ist die Wahl, wenn hohe Zug- und Druckkräfte innerhalb einer kompakten mechanischen Verbindung erfasst werden müssen.
Technische Tipps für Ultra-Mini-Kraftmessdosen im Prüfeinsatz
Der Einsatz von Ultra-Miniatur-Sensoren reduziert das Gesamtgewicht des Prüfaufbaus. Dies ist bei dynamischen Anwendungen entscheidend, bei denen die Sensormasse die Frequenzantwort oder Eigenresonanz des Systems beeinflusst.
Tipp 1: Signal-Rausch-Verhältnis und Verkabelung
Da diese Sensoren häufig bei niedrigen Kapazitäten betrieben werden, ist das Ausgangssignal in Millivolt gering. Nutzer müssen auf hochwertige, abgeschirmte Kabel achten und Kabellängen so kurz wie möglich halten, um elektromagnetische Störungen zu vermeiden. Bei vielen Ultra-Miniatur-Kraftmessmodellen kann der Kabeldurchmesser selbst eine parasitäre Kraft auf den Sensor ausüben, wenn er nicht korrekt verlegt oder frei von Zugspannungen ist.
Tipp 2: Montage und Ausrichtung
Die reduzierte Auflagefläche von Ultra-Miniatur-Kraftmessdosen macht sie empfindlicher gegenüber exzentrischer Belastung und Seitenkräften. Für S-Type-Modelle wie die SMA wird der Einsatz von Gelenkkopflagern empfohlen, um eine axiale Lasteinleitung sicherzustellen. Bei druckbelasteten Modellen wie der MCC muss die Lasteintragungsfläche plan und parallel sein, um Biegemomente zu vermeiden, die die Genauigkeit verfälschen. Die SuperSC ist konstruktiv darauf ausgelegt, exzentrische Belastungen zu reduzieren.
Tipp 3: Thermomanagement
Kleinere Sensorkörper haben eine geringere Wärmekapazität und reagieren daher schneller auf Umgebungstemperaturschwankungen. Obwohl diese Sensoren eine interne Temperaturkompensation besitzen, können plötzliche Temperaturgefälle zu einem Nullpunktversatz führen. Ingenieure sollten die Nähe des Sensors zu wärmeerzeugenden Komponenten wie Motoren oder Prozessoren in kompakten Gehäusen berücksichtigen.
Letztendlich basiert der erfolgreiche Einsatz dieser Ultra-Mini-Kraftmessdosen darauf, die physikalische Empfindlichkeit des kleinen Formfaktors anzuerkennen und gleichzeitig seine Fähigkeit zu nutzen, Daten direkt am primären Kraftangriffspunkt bereitzustellen.

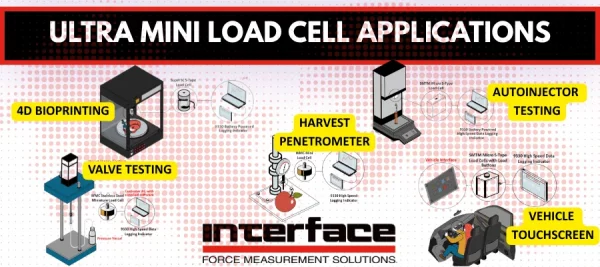

Anwendungsbeispiele für Interface Ultra-Mini-Kraftmessdosen
Chirurgische Robotik und medizinische Haptik
Bei robotergestützten chirurgischen Eingriffen werden Miniatursensoren wie die MCC oder SMTM in die distalen Enden von Chirurgieinstrumenten integriert. Diese Sensoren liefern dem Operateur Echtzeit-Kraftrückmeldungen, bekannt als medizinische Haptik, für eine präzise Gewebemanipulation und Naht ohne das Risiko einer Überdehnung empfindlicher Materialien. Weitere Details finden Sie in der Applikation zur Kraftrückmeldung in der Roboterchirurgie.
Lebensmittelqualität
In der Landwirtschaft, Lebensmittellagerung und Qualitätskontrolle von Obst und Gemüse wird eine zuverlässige und quantifizierbare Methode zur Reifebeurteilung benötigt. Interface empfiehlt den Einsatz der WMC Stainless Steel Miniature Load Cell, die in ein Penetrometer mit einer Eindringspitze integriert wird, wie in der Applikation zum Ernte-Penetrometer beschrieben.
Medizinische Geräte und Forschung
Die MBS Parallelogramm-Kraftmessdose wird häufig in medizinische Infusionsgeräte eingebaut, um das Flüssigkeitsgewicht zu überwachen oder Verstopfungen im Schlauchsystem zu erkennen. Das kompakte Balkendesign ermöglicht die Integration in tragbare, batteriebetriebene Geräte, bei denen jeder Millimeter Platz für Elektronik oder Flüssigkeitsbehälter genutzt wird. Für den Prozess der DNA-Replikation werden Interface SMTM Micro S-Type Load Cells in der Säule eingesetzt, durch die Flüssigkeiten des Synthesizers dispensiert werden. Lesen Sie dazu die DNA-Replikations-Applikation.
Elektroniktests und -montage
In der automatisierten Montage kann die MTFS die beim Pick-and-Place-Prozess aufgebrachte Kraft überwachen. So werden empfindliche Bauteile vor Beschädigung geschützt und gleichzeitig sichergestellt, dass elektrische Verbindungen unter dem richtigen Druck vollständig eingerastet sind. Die SMTM Micro S-Type Load Cell von Interface eignet sich ideal für Touchscreen-Tests und lässt sich leicht in eine Krafttestmaschine integrieren. Mehr erfahren.
Drohnen- und UAV-Schubstandtests
Miniatur-S-Type-Sensoren wie die SuperSC werden in kleinen Antriebslabors eingesetzt, um den Schub und das Drehmoment von Mikro-Drohnen zu messen. Das hohe Genauigkeits-zu-Größen-Verhältnis ermöglicht den Aufbau kompakter Prüfstände, die auch in Windkanälen verwendet werden können, ohne die Strömung wesentlich zu stören.
Überlegungen beim Einsatz von Ultra-Mini-Kraftmessdosen
Die Integration von Ultra-Mini-Kraftmessdosen erfordert eine disziplinierte Herangehensweise an mechanische Kopplung und Signalkonditionierung. Da diese Sensoren häufig in Systemen eingesetzt werden, bei denen die Fehlertoleranz in Mikrometern oder Gramm gemessen wird, muss die Schnittstelle zwischen Sensor und Anwendung starr und perfekt ausgerichtet sein. Parasitäre Reibung oder unbeabsichtigte mechanische Nebenschlüsse wirken sich bei einer Miniaturzelle unverhältnismäßig stark auf die Messgenauigkeit aus – weit stärker als bei größeren Gegenstücken.
Aus der Perspektive der Datenerfassung machen die hohen Eigenfrequenzen dieser kompakten Sensoren sie zu hervorragenden Kandidaten für Hochgeschwindigkeitsmessungen. Um die Präzision dieser sehr kleinen Sensoren – einschließlich unserer ULC- oder SuperSC-Serien – vollständig auszuschöpfen, muss die Messelektronik in der Lage sein, niedrige Signale in stark schwingenden oder elektrisch gestörten Umgebungen aufzulösen. Der Einsatz von Instrumentierung mit hoher Eingangsimpedanz und dedizierter Erregungsregelung ist entscheidend, um die Stabilität der Brückenschaltung über lange Prüfzyklen aufrechtzuerhalten.
Letztendlich spiegelt die Klassifizierung einer Kraftmessdose als Ultra-Mini ihre volumetrische Effizienz wider. Ob die Anwendung die feinfühlige Mikrokraft-Auflösung eines Parallelogrammbalkens oder die Hochlast-Zugeigenschaften eines S-Types erfordert – diese Sensoren bilden die notwendige Brücke zwischen extremen räumlichen Einschränkungen und messtechnischer Laborqualität. Kontaktieren Sie Interface für weitere Informationen zu unseren Ultra-Miniatur-Kraftmessdosen.
