Überlegungen zur Brückenergänzung (Bridge Completion)

TIPP: Tauchen Sie tiefer in das Design von Dehnungsmessstreifen und Beispiele dieser Brückentypen ein: Dehnungsmessstreifen-Verbindungen zu Brückenkonfigurationen für Wägezellen.

Technische Vorteile der Brückenergänzung

Brückenergänzung ist wichtig, weil sie sicherstellt, dass Ihr Wägezellensystem genau und zuverlässig arbeitet. Ohne sie kann das Signal eines einzelnen Messstreifens für die meisten Instrumente zu schwach und instabil sein.

Warum der Abschluss der Wheatstone-Brücke wichtig ist

• Balanciert den Schaltkreis, sodass der Ausgang nahe Null beginnt.
• Kompensiert Temperatureffekte und reduziert Drift.
• Erhöht die Empfindlichkeit und liefert ein stärkeres, saubereres Signal.
• Entspricht den Anforderungen der Instrumente, da die meisten Verstärker eine Vollbrücke erwarten.
• Verbessert die Kalibriergenauigkeit und die allgemeine Messstabilität.

Rauschen wird durch die Balancierung des Schaltkreises reduziert, wodurch der Ausgang nahe Null beginnt und ein saubereres, stärkeres Signal entsteht, das weniger empfindlich gegenüber elektrischem Rauschen ist. Temperaturkompensation: Eine korrekt ergänzte Brücke hebt die Auswirkungen von Temperaturschwankungen auf. Dies ist entscheidend für Anwendungen, bei denen die Bedingungen schwanken, um zu verhindern, dass Ihre Messungen im Laufe der Zeit driften.

Bewertung von Messinstrumenten auf Basis der Brückenergänzung

Jede Messung sollte präzise und stabil sein. Wenn Sie bei Ihren Wägezellen oder anderen Dehnungsmessstreifen-Sensoren Rauschen, Drift oder unzuverlässige Signale feststellen, sollten Sie während Ihrer technischen Bewertung Ihre Instrumente und deren Brückenergänzungsfunktion überprüfen.

Die Brückenergänzung verbessert das Signal-Rausch-Verhältnis und ermöglicht es Ihren Instrumenten, selbst kleinste Änderungen in Dehnung oder Kraft zu erkennen. Die Kompatibilität der Instrumente ist entscheidend für die Ergebnisse, da die meisten Verstärker und Datenerfassungssysteme (DAQs) für die Arbeit mit Vollbrückenkonfigurationen ausgelegt sind.

Um Sie bei der Auswahl von Instrumenten zu unterstützen, können Sie jetzt Interfaces Instrumente speziell für die Brückenergänzung filtern – basierend auf integrierter, Halb- oder Viertelbrücken-Kompatibilität, sofern in den Spezifikationen angegeben. Dies ist nicht nur eine einfache Website-Suchfunktion; es ist eine grundlegende Verbesserung, die sicherstellt, dass Ihre Instrumente die erforderliche Präzision liefern.

Interfaces Produktfunktion für Brückenergänzung bei Instrumenten ist essenziell für Ingenieure und Techniker. Sie liefert präzisere Kraft-, Gewichts- und Druckmesswerte für Ihre Test- und Überwachungsanwendungen, wenn sie korrekt mit Ihren Geräten kombiniert wird. Wenn Sie für die Bewertung der Strukturgesundheit oder die Überwachung Ihrer Messsysteme verantwortlich sind, möchten Sie sicherstellen, dass Ihre Daten frei von Temperaturdrift sind – entscheidend für die Langzeitzuverlässigkeit.

Zusätzliche Brücken und Dual-Brücken-Optionen

Interface ermöglicht den Einsatz zusätzlicher Brücken, um einen vollständigen Brückenausgang zu liefern, der mit Standard-Instrumenten kompatibel ist und deren Wert steigert. Die Integration einer Viertel- oder Halbbrücke neben einer Vollbrücke ist typischerweise eine strategische Entscheidung, die durch den Bedarf an lokalisierter Überwachung oder Umgebungskompensation getrieben wird. Während eine Vollbrücke die primäre hochpräzise Messung für eine Wägezelle liefert, können Ingenieure eine Viertelbrücke an einem bestimmten Punkt einer Struktur hinzufügen, um sekundäre Dehnung oder Materialermüdung an dieser Stelle zu überwachen.

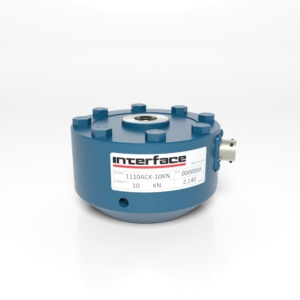

Interface kennzeichnet die Wägezellen, die zusätzliche Brücken integrieren können, wie in den Produktspezifikationen und Datenblättern angegeben. Zum Beispiel ist die Interface High Capacity Flange Mount Column Load Cell der Serie 2300 ein Säulendesign mit Flanschmontage. Es gibt die Möglichkeit, durch ein Dual-Brücken-Setup Redundanz für axiale Kraftmessungen hinzuzufügen. Interfaces 1100 Ultra Precision Universal LowProfile Load Cell bietet, wie viele unserer LowProfiles, die Option für eine 2. und 3. Brücke.

Dieser Ansatz ist auch in Testumgebungen wertvoll, in denen Temperaturschwankungen die Datenintegrität beeinträchtigen können. Eine Halbbrücke kann als Dummy-Brücke eingesetzt werden, um thermische Ausdehnung zu isolieren und zu kompensieren und sicherzustellen, dass die primäre Vollbrücke nur mechanische Last widerspiegelt.

Eine Dual-Brücken-Konfiguration integriert zwei unabhängige Sätze von Dehnungsmessstreifen und Verdrahtung in einem einzigen Federelement. Dual-Brücken werden auch verwendet, um die Messintegrität in Echtzeit zu verifizieren. Da beide Brücken auf demselben physischen Federelement montiert sind, sollten sie theoretisch nahezu identische Ausgaben erzeugen. Wenn die Ausgabe zu divergieren beginnt, kann dies auf ein mechanisches Problem mit der Wägezelle hinweisen – beispielsweise ein überlastetes Federelement – bevor ein vollständiger Ausfall auftritt.

Wesentliche Überlegungen zur Brückenergänzung

Priorisieren Sie bei der Bewertung Ihres nächsten Messsystems die Kompatibilität zwischen Ihrer Sensorkonfiguration und Ihren Instrumenten. Ob Sie eine Dual-Brücke für kritische Luft- und Raumfahrtredundanz implementieren oder eine Viertelbrücke für die lokalisierte Dehnungsüberwachung hinzufügen – ein gut abgestimmtes System ist die Grundlage für zuverlässige, reproduzierbare und sichere Testergebnisse.

Die fünf wichtigsten Überlegungen zur Brückenergänzung umfassen:

#1 – Kompatibilität der Instrumente

Die meisten Verstärker und DAQs sind für Vollbrückeneingänge ausgelegt. Bei der Verwendung von Halb- oder Viertelbrücken muss Ihre Instrumentierung interne Ergänzungswiderstände oder externe Module unterstützen, um das Signal korrekt zu verarbeiten.

#2 – Temperaturkompensation

Brückenergänzung ist entscheidend für die Kompensation thermischer Ausdehnung. Die Verwendung eines Dummy-Messstreifens stellt sicher, dass Widerstandsänderungen tatsächliche mechanische Kräfte und nicht Umgebungstemperaturschwankungen widerspiegeln.

#3 – Präzise Widerstandsanpassung

Die Genauigkeit Ihrer Daten hängt von hochwertigen Ergänzungswiderständen ab. Die Verwendung von Komponenten mit engen Toleranzen und niedrigen Temperaturkoeffizienten verhindert Offsetfehler und Signaldrift.

#4 – Signal-Rausch-Verhältnis

Eine korrekt ergänzte Brücke steigert die Empfindlichkeit und balanciert den Schaltkreis. Dies ergibt ein saubereres, stärkeres Signal, das weniger anfällig für elektrisches Rauschen ist und von Ihrem System leichter aufgelöst werden kann.

#5 – Verdrahtung und Zuleitungsdraht-Kompensation

Unvollständige Brücken sind empfindlich gegenüber Zuleitungsdrahtwiderstand. Die Verwendung einer Drei- oder Vier-Draht-Verbindung für Viertelbrücken-Setups verhindert, dass der Kabelwiderstand als mechanische Dehnung fehlinterpretiert wird.

Durch den Einsatz von Präzisionswiderständen oder Dummy-Messstreifen zur Vervollständigung eines unvollständigen Schaltkreises stabilisieren Sie Ihr Signal effektiv gegen Rauschen und thermische Drift und stellen sicher, dass Ihre Ergebnisse auch in schwankenden Umgebungen präzise bleiben. Dieser Prozess verwandelt eine einfache Widerstandsänderung in ein hochwertiges elektrisches Signal, das Ihre Verstärker und Datenerfassungssysteme mit Sicherheit interpretieren können.

Die Auswahl der richtigen Instrumente und die Sicherstellung einer korrekten Brückenergänzung sind technische Notwendigkeiten zur Wahrung der Integrität Ihrer Kraftmessdaten. Unser Brückenergänzungs-Filter vereinfacht die Auswahl des richtigen Instruments für Ihren Sensor und macht es einfacher denn je, hochwertige Messungen zu erzielen.

Nutzen Sie unseren Interface Load Cell Field Guide als Begleitreferenz und folgen Sie unseren ForceEDU-Ressourcen-Updates.
