Präzise Messdaten direkt aus der Hand

Die Kombination von Sensoren mit tragbarer Handheld-Messelektronik bringt Laborpräzision direkt in den Feldeinsatz. Sobald Prüfungen das klassische Prüflabor verlassen, werden Stromkabel, Desktop-PCs und sperrige Messverstärker, die quer durch die Werkshalle oder über die Baustelle gezogen werden, zum Sicherheitsrisiko und schränken die Mobilität ein. Diese Geräteklasse liefert Messgenauigkeit ohne die Einschränkungen durch Kabel.

Die Handheld-Anzeigen, mehrkanaligen Bluetooth-Datenlogger und Funk-Telemetrieempfänger von Interface lassen sich direkt mit den Kraftaufnehmern, Drehmomentaufnehmern und Mehrachsensensoren von Interface koppeln. Da sie Speisung, Brückenergänzung, Analog-Digital-Wandlung und die direkte Anzeige in physikalischen Einheiten in einem kompakten Gehäuse vereinen, ermöglichen diese Geräte eine sofortige Verifikation, eine schnelle Datenaufzeichnung im Gerät und eine kabellose, kontinuierliche Messdatenerfassung.

Konfigurationen der tragbaren Anzeigegeräte von Interface

Die Handheld-Messelektronik von Interface vereint eine eigene Konditionierung für DMS-Brücken, eine geregelte Speisespannung und eine hochauflösende Analog-Digital-Wandlung in kompakter, batteriebetriebener Hardware. Statt lange Sensorleitungen zu fest installierten Messdatenerfassungs-Racks zu verlegen, können Techniker Kraftaufnehmer, Drehmomentaufnehmer oder Messbolzen direkt am Messpunkt an ein Handgerät anschließen.

Dank hinterlegter Sensorkalibrierungen, Tarafunktionen und schneller Datenaufzeichnung im Gerät können Bediener mit Handheld-Anzeigen Spitzenlasten prüfen, kontinuierliche Kraftverläufe verfolgen und mechanische Aufbauten auch in engen Maschinenräumen diagnostizieren, in die kein Tischgerät passt. Ob routinemäßige Verifikation vor Ort, strukturelle Belastungsprüfungen oder Fehlersuche an laufenden Maschinen: Handgeräte liefern kalibrierte Messdaten sofort – ohne umständliche Konfiguration.

Ausgelegt für den direkten Sensoranschluss über industrielle Standardsteckverbinder: Die Serien 9325 Portable Sensor Display und 9325-NU Portable Sensor Display bieten eine sofortige Anzeige mit Speicher für zwei Kalibrierbereiche, Brutto-/Netto-Tarafunktion und Batteriebetrieb. Der 9330 Battery Powered High Speed Data Logging Indicator ergänzt dies um eine schnelle Datenaufzeichnung mit bis zu mehreren tausend Messwerten pro Sekunde direkt auf eine SD-Karte – für die Erfassung transienter und dynamischer Lastverläufe.

Zu den batteriebetriebenen Geräten, die 4 bis 6 Brückeneingänge gleichzeitig verarbeiten, gehört der 4850 Battery Powered Bluetooth Weight Indicator. Er überträgt Lastdaten in Echtzeit direkt auf Tablets, Laptops oder Mobilgeräte – ganz ohne externe Datenkabel – und eignet sich damit ideal für die Mehrachsenüberwachung und die verteilte Kraftverifikation.

Handheld-Transceiver kommunizieren über lizenzfreien 2,4-GHz-Funk mit den WTS-Funksendern von Interface. Sie sind für die direkte Anzeige eines einzelnen Sensors, das Durchschalten mehrerer Sensoren oder die Summierung der Signale eines ganzen Netzwerks von Kraftaufnehmern erhältlich. Die leistungsfähigsten tragbaren Optionen sind das Interface WTS-HK-S Next-Generation Wireless Handheld und das WTS-BS-1 Wireless Handheld Display for Unlimited Transmitters.

Komplettsysteme mit Handheld-Messelektronik von Interface

Ein Präzisions-Kraftaufnehmer ist nur so zuverlässig wie die Signalkette, an die er angeschlossen ist. Um Unsicherheiten bei der Integration und Fehlanpassungen im Signal auszuschließen, bietet Interface vollständig integrierte tragbare Messsysteme an, die unsere hochgenauen Sensoren direkt mit Handheld-Messelektronik und Zubehör kombinieren. Jedes Komplettsystem wird werkseitig auf Systemebene kalibriert: Sensor, Kabelkonfektion und tragbares Anzeigegerät werden gemeinsam als eine verifizierte Einheit geprüft. Diese durchgängige Abstimmung gewährleistet NIST-rückführbare Genauigkeit ab Werk, vermeidet Skalierungsfehler vor Ort und ermöglicht es Technikern, das System mit voller Messsicherheit direkt im Feld einzusetzen.

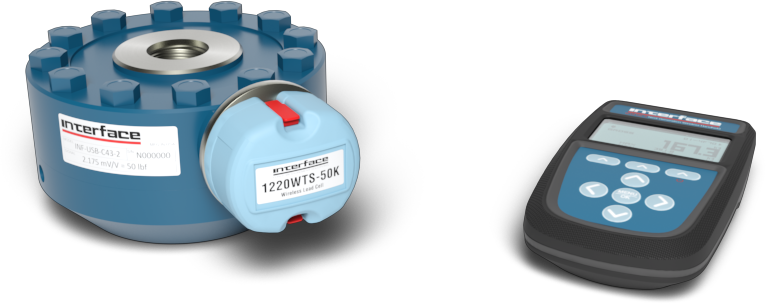

Der 1200 Series Wireless Low Profile Load Cell und das WTS-HK-S Wireless Handheld sind Teil des Wireless Telemetry System von Interface und ermöglichen eine tragbare Kraftmessung in Echtzeit ohne Kabel. Der Kraftaufnehmer misst Zug- oder Druckkräfte und überträgt die Daten drahtlos an Empfänger. Das WTS-HK-S dient als Empfänger und Anzeige: Es zeigt Live-Messwerte an, überwacht mehrere Sender und ermöglicht die Konfiguration. Zusammen bilden sie ein kompaktes, kabelloses System – ideal für Feld-, Prüf- und Industrieanwendungen.

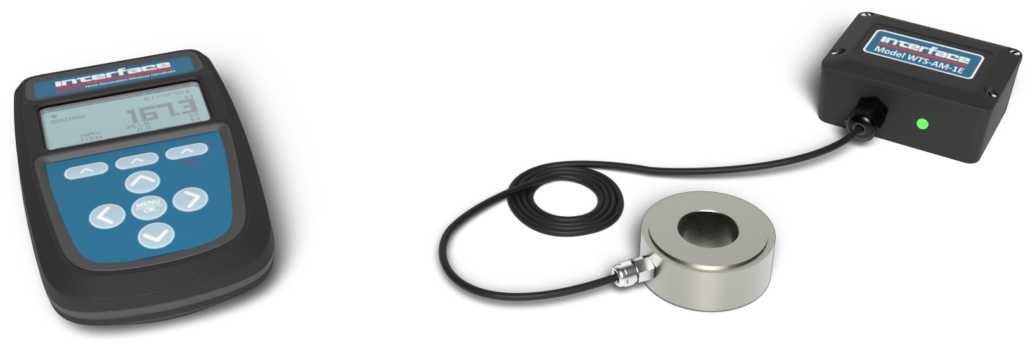

Die LW General Purpose Load Washer Load Cell in Kombination mit dem WTS Wireless Telemetry System umfasst die Kraftmessunterlegscheibe von Interface, die Zug- oder Druckkräfte in Schraubverbindungen, Befestigungselementen und tragenden Baugruppen erfasst. Ihr mV/V-Ausgang wird an das WTS-AM-1E Wireless Strain Bridge Transmitter Module angeschlossen, das die Sensorsignale in Funk-Telemetriedaten umwandelt. Das WTS-HK-S Next Generation Wireless Handheld empfängt anschließend die Kraftmesswerte und zeigt sie in Echtzeit an – ein tragbares System für Lastverifikation, Strukturprüfungen und Messungen im Feld.

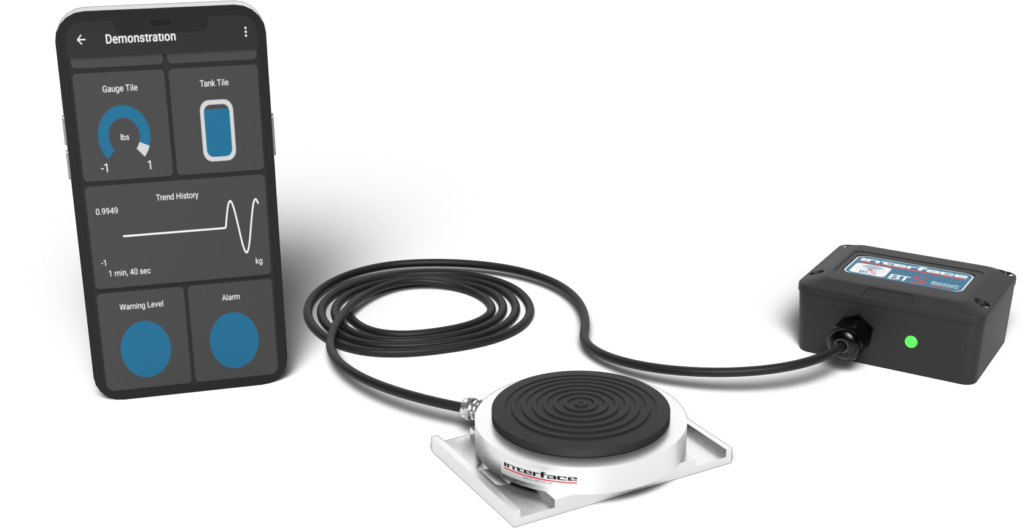

Der BPL Pedal Load Cell in Kombination mit dem BTS Bluetooth® Telemetry System ermöglicht eine präzise, kabellose Messung von Pedalkräften. Der kompakte Kraftaufnehmer erfasst hochgenaue Daten, die das BTS in Echtzeit an Mobilgeräte überträgt – ideal für Simulation, Prüfung und Fernüberwachung ganz ohne physische Verbindungen.

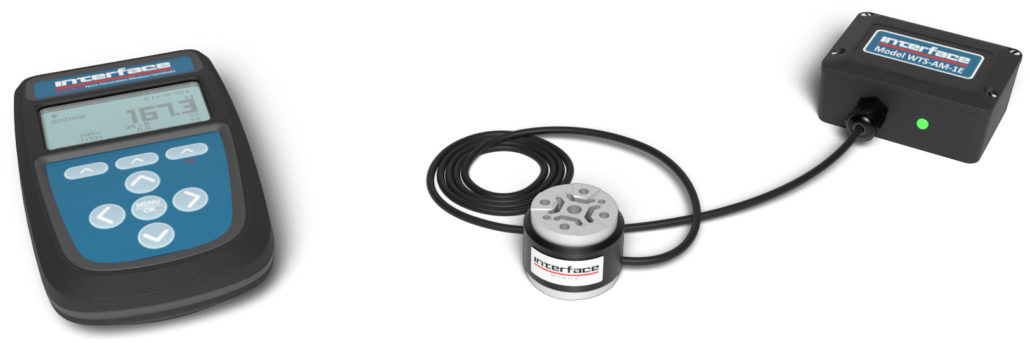

Der MRT Miniature Flange Style Reaction Torque Transducer mit dem WTS Wireless Telemetry System ist eine hervorragende Kombination für die Drehmomentmessung. Der MRT Miniature Flange Style Reaction Torque Transducer misst statische wie dynamische Reaktionsdrehmomente in kleinen Anwendungen präzise. Sein mV/V-Ausgang ist mit dem WTS-AM-1E Wireless Strain Bridge Transmitter Module verbunden, das die Daten drahtlos an das WTS-HK-S Next Generation Wireless Handheld sendet – für eine komfortable Drehmomentüberwachung, Prüfung und Prozesssteuerung in Echtzeit.

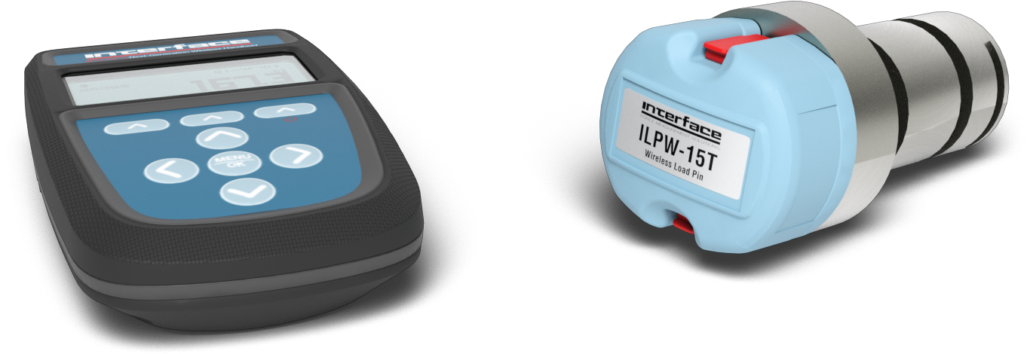

Wenn Sie mit einem Messbolzen sofortigen Zugriff auf Messwerte benötigen, sind der ILPW Standard Wireless Load Measuring Pin und das WTS-HK-S Next-Generation Wireless Handheld eine hervorragende Wahl. Der ILPW Standard Wireless Load Measuring Pin überträgt Kraftdaten drahtlos in Echtzeit an das WTS-HK-S Next-Generation Wireless Handheld und ermöglicht so die nahtlose Überwachung mehrerer Sensoren über eine kompakte, tragbare Bedieneinheit.

Praxisbeispiele für die kontinuierliche Lastüberwachung mit Handheld-Messelektronik

Kontinuierliche Lastüberwachung erfordert die Datenerfassung in Echtzeit unter Betriebsbedingungen, die selten Platz für feste Messracks, externe Netzteile oder empfindliche Desktop-PCs bieten. Handheld-Messelektronik liefert die Brückenspeisung, eine schnelle Analog-Digital-Wandlung im Gerät und eine integrierte Datenaufzeichnung direkt am Sensorstandort – und macht so aus statischen Inspektionsroutinen aktive, kontinuierliche Diagnosedatenströme. Die folgenden Anwendungsfälle zeigen, wie Handgeräte in Produktionslinien, Luft- und Raumfahrteinrichtungen und mobilen Kalibrierabläufen eingesetzt werden. Sie bilden jedoch nur eine Grundlage: Dieselbe Kernarchitektur unterstützt die kontinuierliche Erfassung von Kraftverläufen bei der Robotik-Integration, beim Überlastschutz von Kranen, bei der dynamischen Bahnzugregelung, bei der Zustandsüberwachung von Unterwasserstrukturen und in jedem kritischen Prozess, in dem mechanisches Echtzeit-Feedback über die Betriebssicherheit entscheidet.

Pressenverifikation vor Ort und Werkzeugeinrichtung

• Umgebung: Metallumformung, Pulverpressen und Montagewerke der Automobilindustrie.
• Anwender: Fertigungsingenieure, Werkzeugspezialisten und Instandhaltungstechniker.
• Anwendung: Hochtonnage-Stanzpressen und Einpressstationen unterliegen im Laufe der Zeit mechanischer Drift, ungleichmäßigem Werkzeugsitz und Ermüdung des Pressengestells. Fest verbaute Maschinensensoren oder SPS-Anzeigen erreichen oft nicht die Genauigkeit, die nötig ist, um lokalen Werkzeugverschleiß zu erkennen.
• Der Nutzen tragbarer Messelektronik: Techniker platzieren einen flachen Kraftaufnehmer im Werkzeugraum und schließen ihn an einen schnellen Datenlogger wie den 9330 an. Da das Gerät batteriebetrieben ist und lokal aufzeichnet, kann der Techniker Spitzenkräfte, Pressenkurven und kontinuierliche Mehrpunkt-Lastprofile bei Leerhüben und im laufenden Stanzbetrieb erfassen. So lässt sich die Kraftsymmetrie an Viersäulenpressen überprüfen, ohne Kabel in den Hauptschaltschrank der Maschine zu führen.

Strukturelle Belastungsprüfungen und Bodentests vor dem Flug in der Luft- und Raumfahrt

• Umgebung: Flugzeughangars, Vorfelder und Bereitstellungsbereiche an Startrampen.
• Anwender: Flugversuchsingenieure und Techniker für Strukturprüfungen.
• Anwendung: Die Überprüfung von Verzurrspannungen, Hubgrenzen von Kranen für Raketenstufen und Betätigungslasten primärer Steuerflächen erfordert eine kontinuierliche Lastüberwachung an weit auseinanderliegenden Punkten. Lange Sensorleitungen verursachen Signalrauschen, Stolperfallen und Engpässe bei der Kabelführung rund um bewegliche Flugzeugkomponenten.
• Der Nutzen tragbarer Messelektronik: Durch die Kombination von Kraftaufnehmern und Messschäkeln mit Funksendern können Techniker die mechanische Lastverteilung über ein drahtloses Handheld-Display WTS-BS-1-HA überwachen. Sie gehen die Flugzeugzelle ab, lesen an jedem Punkt die aktuellen Zugkräfte ab und überwachen die Gesamtsumme auf einem einzigen Bildschirm, um sicherzustellen, dass beim Spannen kein Strukturpunkt die Prüflastgrenzen überschreitet.

Montage schwerer Maschinen und Schwerpunktausrichtung (CoG)

• Umgebung: Montagelinien für Schwermaschinen, Landmaschinenfertigung und Werftdocks.
• Anwender: Verantwortliche für Anschlag- und Hebetechnik, Qualitätsprüfer in der Fertigung und Sicherheitsingenieure.
• Anwendung: Große Baugruppen wie Mähdrescher, Kettenfahrzeuge für den Bergbau und Unterwasserstrukturen müssen vor der Endmontage oder dem Transport gewogen und ausbalanciert werden. Eine ungleichmäßige Gewichtsverteilung führt zu struktureller Instabilität, Lagerschäden oder Kippgefahr bei Hebevorgängen.
• Der Nutzen tragbarer Messelektronik: Techniker positionieren Druckkraftaufnehmer an mehreren Punkten unter jedem Heber oder jeder Radnabe und verbinden sie mit einem WTS Next Generation Handheld. Das tragbare Gerät zeigt die einzelnen Eckenlasten zusammen mit der Gesamtsumme in Echtzeit an. Die Monteure passen Ballast an oder verschieben Komponenten, bis die Live-Anzeigen bestätigen, dass der Schwerpunkt innerhalb der Konstruktionstoleranzen liegt.

Validierung von Verpackungslinien in Reinräumen und der Pharmaindustrie

• Umgebung: Reinräume für Medizinprodukte, aseptische Blisterverpackung und Bereiche für das Verschließen von Pharmafläschchen.
• Anwender: Validierungsingenieure, Techniker an Verpackungslinien und Instandhaltungsteams für die Automatisierung.
• Anwendung: Rotierende Verschließmaschinen für Fläschchen und Siegelköpfe für Blister bringen definierte vertikale Siegelkräfte auf, um die Integrität der Sterilbarriere sicherzustellen. In Reinraumumgebungen verstößt das Verlegen provisorischer Netzleitungen oder das Aufstellen externer PCs innerhalb des Sterilbereichs gegen die Reinluftvorgaben und erschwert die Reinigungsabläufe.
• Der Nutzen tragbarer Messelektronik: Techniker platzieren einen Miniatur- oder Flachkraftaufnehmer unter den Siegelköpfen und schließen ihn an ein Handgerät 9325 oder an einen Funk-Datenlogger außerhalb der Barrierezone an. Der Techniker nimmt schnelle mechanische Justierungen an der Linie vor und prüft, ob jeder Kopf über fortlaufende Zyklen hinweg exakt die Sollkraft aufbringt, bevor die Produktionschargen starten.

Drei Punkte für die Umsetzung

Wählen Sie ein tragbares Messgerät für die kontinuierliche Datenerfassung passend zu Ihren betrieblichen Rahmenbedingungen aus:

1. Abtastrate vs. Akkulaufzeit: Standard-Anzeigegeräte wie der 9325 sind auf lange Batterielaufzeit für Stichprobenmessungen über eine ganze Schicht ausgelegt. Wenn Ihr Prozess schnelle Stoßbelastungen oder kurze Einpressspitzen erfassen muss, wählen Sie einen schnellen Datenlogger wie den 9330, der eine Erfassung im Kilohertz-Bereich unterstützt.
2. Kanalanzahl und Synchronisation: Für Einzelpunktmessungen verkürzen dedizierte Handheld-Anzeigen die Rüstzeit. Beim Ausbalancieren von Plattformen oder der Prüfung von Mehrachsen-Vorrichtungen stellen mehrkanalige Datenlogger sicher, dass alle Lastvektoren im selben Moment abgetastet werden – so werden Phasenverschiebungsfehler bei dynamischen Prüfungen vermieden.
3. Schutz gegen Umwelteinflüsse: Im Feldeinsatz sind Messgeräte Staub, Feuchtigkeit und Temperaturschwankungen ausgesetzt. Prüfen Sie, ob Gehäuseschutzart, Kabeltüllen und Steckverbinder den Anforderungen Ihrer Einsatzumgebung entsprechen.

Das Wichtigste zum Umstieg auf Handheld-Messgeräte

Handheld- und tragbare Messelektronik ersetzt umständliche Tischaufbauten durch batteriebetriebene Anzeigen, mehrkanalige Datenlogger und Funkempfänger mit großer Reichweite, die Signale direkt an der Messbrücke aufbereiten. Ob an Stanzlinien in der Industrie, bei Bodentests von Flugzeugen, bei Kalibriereinsätzen vor Ort, beim Ausbalancieren von Maschinen oder in regulierten Reinräumen: Diese Werkzeuge ermöglichen es Technikern, rückführbare, schnell erfasste Messdaten von Kraftaufnehmern direkt am Einsatzort zu gewinnen. Die richtige Kombination aus Abtastrate, Kanalkapazität und Funk-Telemetrie beseitigt Probleme bei der Kabelführung und sichert zugleich die Integrität der Messung außerhalb des Labors.
