Komplexe Prüftechnik mit 6-Achsen-Kraftmessdosen und BX8-DAQ-Instrumentierung
Anspruchsvolle Prüfanwendungen erfordern häufig die gleichzeitige Messung komplexer, mehrdirektionaler Lasten. In Umgebungen, die eine Mehrkomponenten-Messanalyse erfordern – etwa bei anspruchsvollen Strukturprüfungen in der Luft- und Raumfahrt, schneller Robotikentwicklung, lebensrettender Medizintechnik-Forschung und kritischer Fahrzeugsicherheit – wirken Kräfte nicht entlang einer einzigen Achse.
Traditionelle Prüfmethoden setzen auf die Verschachtelung mehrerer einachsiger Sensoren, eine Praxis, die mechanische Stapelfehler, erhöhte Masse und Ausrichtungsprobleme mit sich bringt. Mit Sensortechnologien, die für Mehrkomponenten-Prüf- und Messanforderungen entwickelt wurden, bewegt sich die Prüf- und Messindustrie hin zu integrierten Lösungen, die mehr Daten liefern, um Echtzeitentscheidungen zu ermöglichen und kritische Informationen für die Analyse bereitzustellen.
Die Lösung für komplexe Prüfanforderungen liegt darin, die fortschrittlichen Fähigkeiten von Mehrachsen-Konfigurationen zu nutzen, die durch die Kombination einer Interface 6-Achsen-Kraftmessdose mit einem Hochgeschwindigkeits-BX8-Datenerfassungssystem (DAQ) erreicht werden.
Definition der Mehrachsen-Systemarchitektur
Ein vollständiges Mehrachsen-Messsystem besteht aus einem spezialisierten Sensor, wie der Interface 6A-Serie oder der 6ADF DIN-Flansch-6-Achsen-Kraftmessdose, der Kräfte entlang drei zueinander senkrechter Achsen sowie Drehmomente um diese Achsen erfassen kann. Der Sensor nutzt unabhängige interne Dehnungsmessstreifen-Brückenschaltungen, um mehrere Millivolt-pro-Volt-Signale gleichzeitig auszugeben. Da physische Lasten auf einer Mehrachsen-Struktur zwangsläufig mechanisches Übersprechen zwischen den Kanälen verursachen, können die Rohsignale nicht ohne mathematische Korrektur unabhängig ausgelesen werden.
Um dies zu lösen, ist das System auf leistungsstarke Datenerfassungsinstrumentierung angewiesen, wie das Interface BX8-HD44 BlueDAQ-Serie Datenerfassungssystem für Mehrachsensensoren. Dieses Datenerfassungsgerät verfügt über acht synchronisierte Kanäle, die Daten gleichzeitig mit bis zu 48 kHz pro Kanal bei 24-Bit interner Auflösung erfassen. Durch die direkte Kopplung der 6-Achsen-Kraftmessdose mit dem BX8-DAQ eliminiert diese Architektur Multiplexing-Verzögerungen und stellt sicher, dass transiente Ereignisse über alle sechs Achsen exakt zum gleichen Zeitpunkt erfasst werden.
TIPP: Entdecken Sie den Interface-Grundlagenleitfaden für Mehrachsensensoren für detaillierte Informationen zu Aufbau, Design, Kalibrierung und Funktionen.
Mathematische Hardware-Verarbeitung
Die entscheidende Veränderung in der Prüf- und Messdynamik betrifft, wo und wie die Mehrachsen-Berechnungen stattfinden. Früher wurden Rohdaten gespeichert und nach dem Test mit externer Software nachbearbeitet. Moderne Instrumentierung führt diese Berechnungen auf Hardware-Ebene durch.
Während der Systemkalibrierung wird eine individuelle Koeffizientenmatrix mit 36 oder 72 Termen für die jeweilige 6-Achsen-Kraftmessdose erzeugt. Diese Matrix definiert die exakte mathematische Beziehung zwischen dem Rohsignal jeder Brücke und der tatsächlich einwirkenden Last. Über die BlueDAQ-Softwareoberfläche wird diese Matrix direkt in den internen Speicher des BX8-DAQ geladen.
Der BX8-DAQ verarbeitet diese komplexen Berechnungen intern. Dadurch eliminiert das Gerät automatisch das Übersprechen und skaliert seine unabhängigen Analogausgänge aktiv entsprechend den tatsächlich berechneten Kräften und Momenten. Diese Hardware-Berechnung ermöglicht es Prüfingenieuren, während des Tests präzise Daten live anzuzeigen, bei Grenzwertüberschreitungen sofort Hardware-Sicherheitsabschaltungen auszulösen und saubere Signale direkt an externe Regelkreise auszugeben.
Technische Vorteile bei dynamischer Prüfung mit fortschrittlichen Mehrachsen-Komplettsystemen
Die Implementierung eines integrierten Interface 6-Achsen-Kraftmessdosen- und BX8-DAQ-Systems bietet mehrere deutliche technische Vorteile gegenüber fragmentierten Konfigurationen.
- Hochgeschwindigkeits-synchronisierter Durchsatz: Der BX8-DAQ tastet mit 48 kHz pro Kanal über alle Eingänge ab und gewährleistet hohe Genauigkeit in dynamischen und hochschlagartigen Prüfumgebungen.
- Hardware-Isolation und Signalintegrität: Der BX8-DAQ verfügt über vollständige galvanische Trennung zwischen Analogeingängen, Analogausgängen, digitalen Ein- und Ausgängen sowie der PC-Schnittstelle, um Erdschleifen und elektrisches Rauschen zu verhindern, die die Daten beeinträchtigen könnten.
- Sensorvielseitigkeit: Der BX8-DAQ akzeptiert eine breite Palette von Eingängen über Standard-Mehrachsen-Dehnungsmessstreifen hinaus, einschließlich Viertel- und Halbbrücken-Ergänzung, Spannungsausgängen und PT1000-Temperatursensoren.
- Standardisierter Datenexport: Die BlueDAQ-Software zeichnet Daten in hocheffizienten binären TDMS-Formaten auf, die direkt in Text oder CSV für weiterführende Strukturanalysen umgewandelt werden können.
Interface 6-Achsen-Komplettsysteme
Interface bietet eine Reihe von 6-Achsen-Kraftmessdosen und Instrumentierung an, die für die Systemkalibrierung verfügbar sind. Hier sind drei Beispiele für Mehrachsen-Komplettsysteme, die für eine einfache Implementierung und Inbetriebnahme bereit sind.

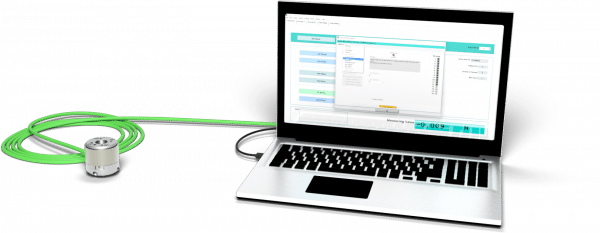

- 6A55RI 6-Achsen-Roboterflansch-Kraft-Drehmoment-Sensorsystem
- 6A-Serie 6-Achsen-Standardkapazitäts-Kraftmessdosen – Fx Fy Fz Mx My Mz mit BX8-AS BlueDAQ-Serie Datenerfassungssystem im Industriegehäuse

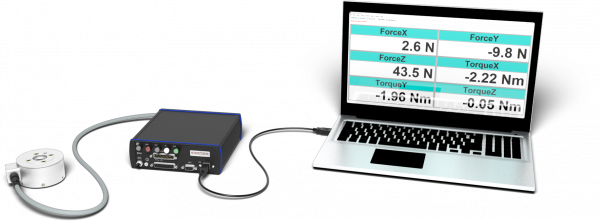

- 6ADF-Serie 6-Achsen-DIN-Flansch-Kraftmessdosen mit BX8-HD44 BlueDAQ-Serie Datenerfassungssystem für Mehrachsensensoren im Laborgehäuse
Branchenanwendungen und veränderte Dynamik für Mehrachsen- und DAQ-Systeme
Die Integration von Mehrachsen-Berechnungen hat die Prüfprotokolle in mehreren fortschrittlichen Ingenieursbereichen neu definiert.
In der Robotik und Automatisierung wird die 6ADF DIN-Flansch-6-Achsen-Kraftmessdose direkt an den Handgelenken von Industriearmen montiert. Das kompakte, flache Design ermöglicht es automatisierten Systemen, präzise Einführkräfte und komplexe Werkzeugdrehmomente zu überwachen, ohne die Roboterkinematik zu verändern. Rückmeldungen des BX8-DAQ ermöglichen eine adaptive Kraftregelung, die es Robotern erlaubt, feinfühlige Aufgaben wie Polieren oder Komponentenmontage auszuführen.
Die Luft- und Raumfahrt- sowie Verteidigungsindustrie nutzt diese Systeme für Windkanaltests, Raketenschubprüfstände und die Bewertung von Flugsteuerflächen. In diesen Anwendungen müssen aerodynamischer Auftrieb, Widerstand, Seitenkräfte, Nick-, Roll- und Gierbewegungen gleichzeitig erfasst werden. Die Fähigkeit des BX8-DAQ, diese Werte sofort zu berechnen, stellt sicher, dass schnelle Änderungen im Luftstrom oder in der strukturellen Belastung keine Datenverzerrungen verursachen.
Fahrzeugprüfabteilungen setzen auf die 6A-Serie 6-Achsen-Kraftmessdose für Reifenhaltbarkeitstests, Federungskraftanalysen und Crashtests von Bauteilen. Das Verständnis, wie sich Energie bei einem Aufprall über mehrere Ebenen hinweg verteilt, erfordert sowohl die mechanische Robustheit einer Interface 6-Achsen-Kraftmessdose als auch die präzise Hochgeschwindigkeitssynchronisation des BX8-DAQ.
Indem die Matrix-Berechnung aus der Nachbearbeitung heraus direkt in Hochgeschwindigkeits-Hardware verlagert wird, ermöglichen diese integrierten Systeme Ingenieuren den unmittelbaren Zugriff auf präzise, übersprechungskorrigierte Daten, was Entwicklungszyklen beschleunigt und Sicherheitsmargen in kritischen Anwendungen erhöht.
6-Achsen und BX8 lösen fortschrittliche Prüfherausforderungen
Integrierte Mehrachsen-Prüflösungen stellen einen grundlegenden Wandel weg von komplexen, aus mehreren Sensoren bestehenden Hardware-Verschachtelungen und softwarebasierter Nachbearbeitung dar. Die Kombination einer Interface 6-Achsen-Kraftmessdose mit der Hochgeschwindigkeits-Rechenleistung des BX8-DAQ verlagert die Matrix-Berechnungen direkt auf die Hardware-Ebene. Diese Konfiguration eliminiert erfolgreich Kanalübersprechen, bietet vollständig synchronisierte Hochgeschwindigkeitsabtastung mit 48 kHz und liefert übersprechungskorrigierte Ausgaben in Echtzeit. Für Branchen, die hochkomplexe strukturelle Kräfte bewältigen müssen, reduziert diese optimierte Architektur die Entwicklungszyklen, schützt teure Testobjekte und gewährleistet absolute Datenintegrität.
Um ein Mehrachsen-Messsystem zu implementieren oder Ihre bestehende Laborinstrumentierung zu aktualisieren, wenden Sie sich an einen Interface-Anwendungsingenieur, um eine vollständige Systemlösung zu besprechen.
