Interfaces Fünf-Phasen-Framework zur Sensorauswahl

Im Bereich Test und Messtechnik entscheidet oft eine einzige Variable in der Messkette darüber, ob ein Projekt erfolgreich abgeschlossen wird oder mit kostspieligen Verzögerungen endet. Die Auswahl eines Sensors ist kein modularer Commodity-Kauf. Es geht um die Integration eines hochentwickelten Instruments in ein komplexes System.

Um Einkäufer, Techniker und Ingenieure bei der Auswahl des richtigen Produkts zu unterstützen, haben wir den Interface Sensor Selection Guide entwickelt. Dieses unverzichtbare Tool ist eine Checkliste mit Überlegungen und Fragen, die den gesamten Auswahlprozess für Geräte, Instrumente und Zubehör begleitet. Laden Sie das Tool herunter und verwenden Sie es als Referenz beim Kauf neuer Geräte.

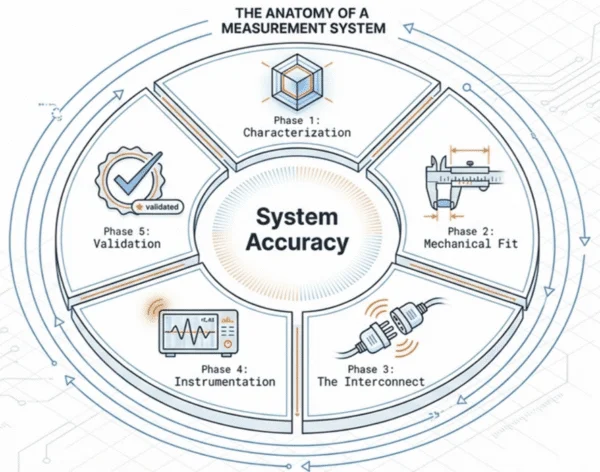

Dieses Fünf-Phasen-Framework geht über reine Spezifikationen hinaus und bietet ein strukturiertes Bewertungsmodell für die Sensorcharakterisierung, die mechanische Integration, die Verbindungsanforderungen, die Instrumentierungsfähigkeiten und -protokolle sowie die abschließende Validierung von Zuverlässigkeit und Rückverfolgbarkeit. Diese Methode hilft dabei, das Messsystem im Hinblick auf Genauigkeit, Zuverlässigkeit und langfristigen ROI zu optimieren.

Phase 1: Sensorcharakterisierung und die Physik der Anwendung

Der Auswahlprozess muss mit einer grundlegenden Definition der wirkenden physikalischen Kräfte beginnen. Es geht nicht nur darum, eine Kapazität auszuwählen, sondern den Charakter des Sensors mit der Aufgabe abzustimmen.

Die erste Frage lautet immer: Was ist die primäre Messgröße? Es muss bestimmt werden, ob die Kraft linear wirkt – dann genügt eine Standard-Kraftmessdose – oder ob reaktions- oder drehungsbasierte Messungen erforderlich sind, für die ein Drehmomentwandler benötigt wird. Oder ist das Projekt so komplex, dass ein Mehrachsensensor (2, 3 oder 6 Achsen) erforderlich ist? Sobald der Messmodus definiert ist, folgt die Bauform. Erfordert die Anwendung die Stabilität eines LowProfile™-Scheibenmodells oder einen speziellen Formfaktor? Die Kapazitäten und Funktionen können sich je nach Bauform stark unterscheiden – vom Balken bis zur Schäkel. Zum Beispiel unterscheiden sich die Kapazitäten eines miniaturisierten S-Typs und einer Säulenkraftmessdose erheblich von denen eines runden oder quadratischen Mehrachsensensors oder eines Zuglastglieds.

Entscheidend ist, dass in dieser Phase mögliche Folgen berücksichtigt werden. Die Auswahl ausschließlich anhand der Nennkapazität ist ein häufiger Fehler. Ingenieure müssen den zulässigen Überlastprozentsatz prüfen, um das Gerät vor unerwarteten dynamischen Lastspitzen zu schützen. Ein Sensor, der nicht physisch gebrochen ist, kann durch ein einziges Überlastereignis dauerhaft in seiner internen Charakterisierung beeinträchtigt werden – alle nachfolgenden Daten wären dann unzuverlässig.

Phase 2: Mechanische und physikalische Integration

Ein Sensor ist ein strukturelles Element, keine bloße Datenquelle. In Phase 2 wechseln wir von theoretischen Spezifikationen zur physischen Integration. Welche Abmessungs- und Platzbeschränkungen bestehen? Dies erfordert eine gründliche Analyse von 3D-CAD-Dateien und Spezifikationsdetails, um sicherzustellen, dass der Sensor in den verfügbaren Bauraum passt – einschließlich des notwendigen Freiraums für Stecker und Kabelausgang. Hinweis: Interface stellt Produktdesigndateien und Maßangaben online unter jedem Produkt zur Verfügung.

Einer der am häufigsten übersehenen Faktoren ist die Steifigkeit der Befestigung. Bei hochpräzisen Geräten sind die Ebenheit und Steifigkeit der Montagefläche ebenso entscheidend wie die internen Dehnungsmessstreifen. Wenn eine Montagefläche sich verformt oder uneben ist, entstehen Querbelastungsfehler und parasitäre Kräfte, die sich als Nichtlinearität äußern. Ingenieure müssen Gewindegrößen und Lochkreismuster sorgfältig abstimmen, um durch Anzugsmomente verursachte Schiefstellungen bereits vor dem Test zu verhindern.

Phase 3: Verbindung und Signalintegrität

Sobald die physische Grundlage geschaffen ist, muss der Datenpfad definiert werden. Die Verbindung wird oft als einfache Verkabelung betrachtet, kann aber Spannungsabfall und elektromagnetische Störungen (EMI) verursachen.

Eine zentrale Entscheidung ist die Verkabelungskonfiguration: 4-Leiter versus 6-Leiter. Während 4-Leiter-Setups für kurze Leitungslängen ausreichen können, sind 6-Leiter-Kabel für lange Strecken unerlässlich. Durch Fernfühlung ermöglicht ein 6-Leiter-System der Instrumentierung, Spannungsabfälle in Echtzeit zu überwachen und zu kompensieren, sodass die Speisespannung am Sensor konstant bleibt. In dieser Phase muss auch der Umgebungsschutz berücksichtigt werden: Kabel mit geeigneter Schutzklasse (IP-Rating) und Abriebfestigkeit gewährleisten, dass der Datenpfad ebenso robust ist wie der Sensor selbst.

TIPP: Verwenden Sie den Sensor Interconnect Cable Assemblies Guide als schnelle Referenz.

Phase 4: Instrumentierung und Ausgangsziel definieren

Phase 4 richtet den Fokus auf das Datenziel. Wohin geht das Signal, und welches Format wird benötigt? Bei einem rohen mV/V-Sensor muss die Instrumentierung die erforderliche Speisespannung und eine leistungsfähige Signalaufbereitung bereitstellen.

In dieser Phase müssen Signaltypen auf das Steuerungssystem abgestimmt werden – ob es sich um eine lokale Analoganzeige, eine SPS mit 4–20 mA/0–10 V oder ein Hochgeschwindigkeits-DAQ handelt. Da sich industrielle Umgebungen in Richtung Industrie 4.0 entwickeln, werden hier auch Kommunikationsprotokolle wie EtherCAT, Profibus und IO-Link behandelt. Ohne Sicherstellung der Softwarekompatibilität und Datenverwaltungsrichtlinien (wie Zeitstempel und Synchronisation) in dieser Phase wird selbst der präziseste Sensor zu einem isolierten Datensilo statt zu einem strategischen Asset. Zum Verständnis von Begriffen und Abkürzungen in der Instrumentierung empfehlen wir das Instrumentation Cheat Sheet.

TIPP: Nutzen Sie Interfaces Instrumentation Selection Guide, um Ihre Optionen zu prüfen.

Phase 5: Kalibrierung, Validierung und Rückverfolgbarkeit

Die letzte Phase stellt sicher, dass die theoretische Genauigkeit des Systems zur reproduzierbaren Realität wird. Das optimale Vorgehen ist die Systemkalibrierung, bei der Sensor und Instrument gemeinsam als aufeinander abgestimmtes Paar kalibriert werden. Dieser Prozess berücksichtigt die spezifischen elektrischen Eigenschaften des konkreten Setups und liefert die höchste Out-of-the-Box-Genauigkeit.

Langfristiger Erfolg hängt von einem Validierungsplan ab. Ingenieure müssen Kalibrierungsintervalle festlegen und prüfen, ob TEDS (Transducer Electronic Data Sheet) für Plug-and-Play-Austauschbarkeit erforderlich ist. Durch frühzeitige Dokumentation dieser Standards wird sichergestellt, dass jeder erzeugte Datenpunkt revisionssicher ist und den Anforderungen der ISO/IEC 17025 entspricht.

Erfolgreiche Sensorauswahl gezielt unterstützen

Der Interface Sensor Selection Guide ist eine Unterstützungsressource, die in jeder Phase auf diese entscheidenden Punkte hinweist. Zwar kann keine Checkliste alle Variablen einer individuellen Mehrachsenmatrix oder eines eingebetteten Sensordesigns erfassen, aber dieses Framework bietet die notwendige Struktur, um häufige Fehler zu vermeiden.
