Folgenschwere Fehler, die den Sensor-ROI gefährden können
In der anspruchsvollen Welt der industriellen Forschung und Entwicklung entscheidet oft eine einzige übersehene Variable in der Messkette darüber, ob ein Produktlaunch erfolgreich ist oder ein Projekt mit Millionenkosten verzögert wird. Bei der Auslegung eines hochpräzisen Sensors kann ein einziger Fehler in der Auswerteelektronik oder ein Missverständnis beim Verdrahtungsaufbau ein gesamtes Projekt zum Scheitern bringen.
Heute ist die kataloggestützte Beschaffung für Standardkomponenten weit verbreitet, und Verfügbarkeit wird häufig mit Optimierung verwechselt. Ein Kraftmesssensor ist jedoch keine einfach austauschbare Komponente – er ist ein hochwertiges Messgerät, das nur so gut ist wie das System, in dem er eingesetzt wird.
Um die Lücke zwischen labortauglichen Spezifikationen und praxistauglicher Zuverlässigkeit zu schließen, müssen Käufer über das reine Datenblatt hinausblicken und die verborgenen technischen Herausforderungen aufdecken, die die Datenintegrität gefährden könnten. Die folgenden Aspekte sind entscheidend, wenn Sie Ihren Anwendungsfall, Ihre Anforderungen und die Verbindungen in der Messkette für präzise, datengestützte Ergebnisse bewerten. Berücksichtigen Sie diese Punkte in Ihrer ROI-Optimierungsstrategie.
Die Montagefläche ist ein tragendes Strukturelement
Die Montageumgebung ist im Test- und Messbetrieb oft der unbemerkte ROI-Killer. In der mechanischen Einpassungsphase behandeln Ingenieure die Basis oder den Rahmen manchmal als passive Stützkonstruktion – ein strukturelles Risiko. Bei hochpräzisen Komponenten wie der LowProfile™ Kraftaufnehmer-Serie sind die Steifigkeit und Ebenheit der Montagefläche für die Messgenauigkeit ebenso entscheidend wie die internen Dehnmessstreifen selbst. Fragen Sie sich etwa: Verwenden Sie eine Scheibenkraftaufnehmer mit einer installierten Basis? Falls nicht, empfiehlt sich ein Blick auf den Artikel Montage von LowProfile-Kraftaufnehmern ohne Interface-Basis. Dies sind die dimensionalen Überlegungen, die den Sensor-ROI gefährden können. Unabhängig vom Sensortyp – ob Mini-Biegebalken oder Multi-Achsen-Sensor – ist es wichtig, die Anforderungen an die Montagefläche frühzeitig zu klären.
Wenn eine Montagefläche sich durchbiegt oder nicht perfekt eben ist, entstehen Querkraftbelastungsfehler. Das verfälscht nicht nur die Messdaten, sondern löst auch eine Fehlerbehebungskaskade aus, die Prüfungen um Wochen verzögern kann. Neben der Ebenheit müssen auch die Gewinde und Lochkreise exakt passen, um parasitäre Torsionskräfte zu vermeiden.
Wichtigste Erkenntnis: Ziel der Oberflächenvorbereitung ist es, Querkraftbelastungsfehler zu vermeiden. Die Vernachlässigung dieser mechanischen Details ist die häufigste Ursache für vermeidbare systembedingte Ungenauigkeiten.
Der unsichtbare Signalverlust im Verbindungssystem
Sobald das mechanische Fundament steht, stellt sich die nächste Herausforderung: der Datenweg. Das Verbindungssystem wird oft als einfache Verkabelung betrachtet, kann aber wie eine Antenne für elektromagnetische Störungen wirken und zu Spannungsabfall führen.
Die Entscheidung zwischen einer 4-Leiter- und einer 6-Leiter-Konfiguration ist ein wesentlicher Faktor für die Signalintegrität. Während 4-Leiter-Ausführungen für kurze Distanzen ausreichen können, werden sie bei längeren Leitungen unzureichend, da der Kabelleitungswiderstand zu erheblichem Spannungsabfall führt. Weitere Hinweise finden Sie unter Elektrische Verdrahtung und Schaltpläne.
Tipp: Bei langen Leitungslängen ermöglicht ein 6-adriges Kabel die Fernfühlerschaltung (Remote Sensing), die Spannungsabfallfehler kompensiert und korrigiert und so eine stabile Versorgungsspannung am Sensor sicherstellt.
Die Datenblatt-Illusion
Ein weit verbreitetes Missverständnis in der Ingenieurspraxis ist die Annahme, das Datenblatt eines Sensors garantiere die Anwendungsgenauigkeit direkt nach der Inbetriebnahme. Ein Datenblatt zeigt ideale Bedingungen im Labor – Ihre Anwendung spiegelt jedoch das reale Systemverhalten wider.
Eine echte Systemkalibrierung erfordert, dass Sensor und Messgerät gemeinsam kalibriert werden. Dieser Prozess berücksichtigt die spezifischen Skalierungsfaktoren und elektrischen Eigenheiten Ihres konkreten Aufbaus. Für alle, die große Geräteparks verwalten, ist der Einsatz eines Transducer Electronic Data Sheet (TEDS) unverzichtbar. TEDS ermöglicht Plug-and-Play-Betrieb, bei dem das Messgerät die spezifische Empfindlichkeit des Sensors automatisch erkennt. Ohne diese paarweise Kalibrierung können sich die akkumulierten Fehler zwischen Sensor und Anzeigegerät so aufaddieren, dass ein hochpräzises System schlechte Leistung zeigt.
Planung für den schlimmsten Fall
Einen Sensor allein nach seiner Nennlast auszuwählen ist ein Rezept für Misserfolg. Die fachgerechte Auswahl bedeutet, die Auslegung auf unerwartete dynamische Lastspitzen und hochzyklische Ermüdungsbeanspruchungen auszurichten, wie sie in realen Umgebungen auftreten.
Es gibt einen entscheidenden Unterschied zwischen einem funktionierenden und einem genauen Sensor. Überschreitet eine dynamische Lastspitze die zulässige Überlastgrenze, kann die interne Charakterisierung des Sensors dauerhaft beschädigt werden. Er sendet möglicherweise weiterhin ein Signal, aber dieses Signal wird unzuverlässig. Für Hochzyklus-Anwendungen können ermüdungsklassifizierte Sensoren Millionen von Lastwechseln standhalten, ohne zu driften.
Wichtigste Erkenntnis: Die Abstimmung der IP-Schutzklasse auf die spezifischen Umgebungsrisiken ist unerlässlich, um zu verhindern, dass Umweltermüdung die Gesamtbetriebskosten (Total Cost of Ownership) erhöht.
Digitaler Handshake und Cybersicherheit
Die abschließende Optimierungsstufe ist der digitale Handshake. Da sich industrielle Umgebungen in Richtung Industrie 4.0 und 5.0 entwickeln, bestimmt das finale Datenziel die Hardwareauswahl. Wenn Ihre Architektur auf eine SPS angewiesen ist, muss das Rohsignal in spezifische Analogausgänge oder digitale Protokolle wie EtherCAT, Profibus oder Ethernet/IP umgewandelt werden.
Der moderne digitale Handshake umfasst jedoch auch Datenmanagement und Cybersicherheit. Sie müssen berücksichtigen, wie Daten zeitgestempelt und über Multi-Achsen-Matrizen hinweg synchronisiert werden und wie sie vor unberechtigtem Zugriff geschützt sind. Rückverfolgbarkeit – die Sicherstellung, dass jeder Datenpunkt auf ein bestimmtes Kalibrierereignis zurückgeführt werden kann – ist keine optionale Anforderung mehr. Sie ist Voraussetzung für moderne Qualitätsnormen.
Planung ist der Schlüssel zur Optimierung
Der Interface Sensor-Auswahlguide wurde speziell entwickelt, um Ihnen bei der Navigation durch diese kritischen Variablen zu helfen. Er dient als wesentlicher Rahmen, der Sie in jeder Projektphase an diese wichtigen Punkte erinnert und sicherstellt, dass Sie über das Datenblatt hinaus die systemweite Realität im Blick behalten. Lesen Sie mehr im Interface Fünf-Phasen-Framework für die Sensorauswahl.

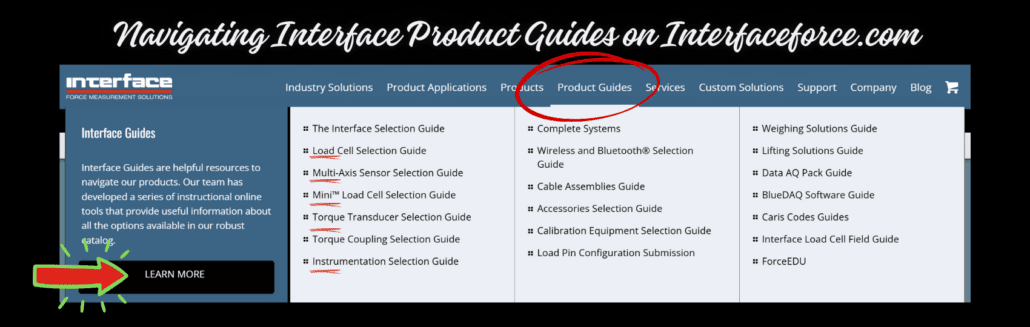

Für einen tieferen Einblick in die einzelnen Sensortypen bietet Interface eine Reihe von Produktleitfäden, die Sie in der Hauptnavigation unserer Website finden. Diese nützlichen Ressourcen ermöglichen es Ihnen, Details nach Messbereich, Spezifikation und Ausstattungsmerkmalen zu prüfen. Finden Sie Interface-Leitfäden für verschiedene Sensor- und Gerätetypen hier.
Die Wahl des richtigen Messsystems bedeutet, Hunderte von Variablen zu managen, die eine einfache Tabellenkalkulation nicht erfassen kann. Die erfolgreichsten Projekte beginnen mit einem frühen Kontakt zu Interfaces Vertretern und Distributoren sowie den Anwendungsingenieuren, die Ihnen helfen können, Fallstricke bei der Sensorauswahl zu vermeiden und Ihre genauen Anforderungen zu erfüllen.
