Fahrzeugqualitäts- und Sicherheitsprüfung
In der anspruchsvollen Welt des Automobilbaus wird Sicherheit nicht durch ein einzelnes katastrophales Ereignis definiert. Während Daten von der Crash-Wand die schlagzeilenträchtigen Kennzahlen schwerer Aufprälle erfassen, entstehen echte Fahrzeugsicherheit und Qualität in den tausenden winzigen Interaktionen, die über alle beweglichen Plattformen hinweg stattfinden.
Vom autonomen Lieferfahrzeug bis zum schweren Nutzfahrzeugtransport fungiert die physische Fahrzeugprüfung als ultimative Validierung der strukturellen Integrität. Die strikte Einhaltung globaler Qualitäts- und Sicherheitsstandards erfordert objektive Daten, die die komplexen Kräfte des alltäglichen Fahrzeugbetriebs und von Notfallmanövern in hochpräzise, verwertbare Informationen übersetzen.
Bei der Sicherheit und Qualität im Automobilbereich reicht das Umfeld von der Simulation bis zu realen Interaktionen. Automobilingenieure müssen tief in jede Dimension eines Fahrzeugs hineinblicken. Dies erfordert präzise Sensortechnologie, die in der Lage ist, dynamische Lasten, Drehmomente und feinste Verformungen in Echtzeit zu erfassen. Dies gilt sowohl für die Sicherheits- und Qualitätsprüfung an der Fahrzeugaußenseite als auch für die Prüfung im Innenraum.
Anwendungsfälle für die Sicherheits- und Qualitätsprüfung im Außenbereich
Die Fahrzeugaußenseite dient als erste Verteidigungslinie gegen Strukturversagen und Umwelteinflüsse. Ingenieure setzen Kraftmesssensoren ein, um externe Komponenten unter realistischen Betriebsbedingungen zu überwachen.
Außenanwendung Nr. 1: Türen und Schlösser unter dynamischer Belastung
Sicherheitsstandards für Seitenaufprall und Überschlag verlangen, dass Türen während einer Kollision sicher geschlossen bleiben, danach aber weiterhin bedienbar sind. Zur Prüfung werden Miniatur-Kraftaufnehmer direkt in die Schlossbaugruppen integriert, während Lastbolzen bei aktiven Streckentests die Standard-Scharnierbolzen ersetzen. Mithilfe drahtloser Telemetrie übertragen diese Sensoren die exakten Kräfte, die auf die Schlossmechanismen wirken, während das Fahrzeug Kurven mit hohen g-Kräften oder anspruchsvolle Dauerlaufstrecken durchfährt. So wird bestätigt, dass Aufprälle oder Karosserieverwindungen kein Schlossversagen verursachen.
Außenanwendung Nr. 2: Aerodynamische Verformung von Dach und Motorhaube
Windkräfte bei Autobahngeschwindigkeit setzen Karosserieteile enormer struktureller Belastung aus. Ingenieure verwenden drahtlose LowProfile-Kraftaufnehmer, die auf Teststrecken im Freien unter den Befestigungshalterungen von Motorhauben und Dachpaneelen montiert werden. Über ein drahtloses Telemetriesystem senden die Sensoren Druck- und Zugdaten in Echtzeit an einen Empfänger im Innenraum und überprüfen so, dass die Paneele unter starkem aerodynamischem Auftrieb nicht knicken oder sich lösen.
Außenanwendung Nr. 3: Stoßfänger-Aufprall bei niedriger Geschwindigkeit und Qualitätsvalidierung
Stoßfänger sind so konstruiert, dass sie Aufprälle bei niedriger Geschwindigkeit absorbieren, ohne strukturelle Schäden an das Fahrzeugchassis oder teure Sensoranordnungen weiterzugeben. Um die Energieaufnahmegrenzen von Stoßfängerverkleidungen und inneren Knautschstrukturen zu validieren, verwenden Ingenieure 1101 LowProfile-Druckkraftaufnehmer, die hinter simulierten Aufprallbarrieren auf Prüfständen montiert werden. Wenn ein Fahrzeugstoßfänger Pendelaufprällen bei niedriger Geschwindigkeit ausgesetzt wird, zeichnen diese Hochlast-Sensoren die exakte Spitzenkraft und Dauer des Aufpralls auf. Diese Daten bestätigen, dass der Stoßfänger die Aufprallenergie gemäß den regionalen Sicherheitsstandards korrekt verarbeitet und dass die strukturellen Komponenten bei geringfügigen Aufprällen in Parkgeschwindigkeit in ihre ursprüngliche Form zurückkehren.
Anwendungsfälle für die Sicherheits- und Qualitätsprüfung im Innenraum
Im Fahrzeuginnenraum konzentriert sich die Sicherheitsprüfung auf den Insassenschutz und die Ergonomie. Dabei wird sichergestellt, dass jede Schnittstelle im Notfall einwandfrei funktioniert und gleichzeitig dauerhafte Verbraucherqualität gewährleistet bleibt.

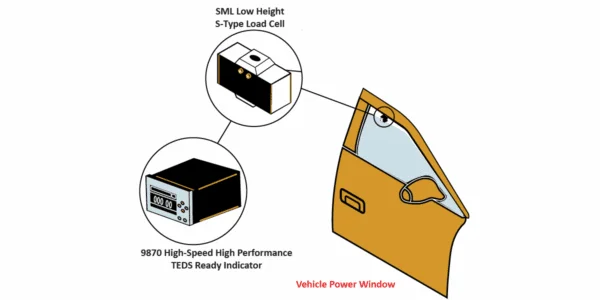

Innenanwendung Nr. 1: Einklemmschutz-Systeme für elektrische Fensterheber
Automatische Fenster und Schiebedächer müssen sofort die Bewegungsrichtung umkehren, wenn ein Hindernis erkannt wird – eine entscheidende Anforderung zur Vermeidung von Verletzungen der Insassen. Prüfteams setzen S-Beam- oder Miniatur-Kraftaufnehmer ein, die direkt in die Fensterführung eingebaut werden. Während sich das Fenster gegen den Sensor schließt, wird die Spitzenkraft sofort an ein Tablet oder Datenerfassungssystem übertragen, um zu überprüfen, dass der Motor deutlich vor Erreichen der gesetzlichen Verletzungsschwellen abschaltet.
Innenanwendung Nr. 2: Lenkradsteuerung und Reaktionsdrehmoment
Sowohl für fahrergesteuerte als auch für autonome Fahrzeuge sind der taktile Widerstand und die strukturelle Integrität der Lenksäule grundlegend für die Beibehaltung der Kontrolle. Reaktionsdrehmoment-Aufnehmer und Mehrachsensensoren werden während der Prüfstandsversuche in die Lenksäulenbaugruppe integriert. Diese Sensoren erfassen das präzise Drehmoment, das zum Drehen des Lenkrads erforderlich ist, sowie alle Seitenlasten, die durch den Fahrer oder einen autonomen Aktor aufgebracht werden. So wird bestätigt, dass die Lenkbaugruppe reibungslos und ohne Klemmen oder mechanischen Schlupf funktioniert.
Innenanwendung Nr. 3: Prüfstand für Kopfstützen
Kopfstützenprüfung im Automobilbereich
Sensortypen für die Sicherheits- und Qualitätsprüfung von Fahrzeugen
Jeder Sensortyp erfüllt einen eigenen Zweck bei der Bestätigung, dass ein Fahrzeug Belastungen standhalten und seine Insassen schützen kann.
Mehrachsensensoren für die Prüfung komplexer Komponenten – Fahrzeugaufprälle und Strukturversagen treten selten entlang einer einzigen geraden Linie auf. Komponenten wie Aufhängungsgelenke, Lenksäulen und Türschlösser erfahren während eines Unfalls Kräfte aus mehreren Richtungen. Mehrachsensensoren messen Kraft und Drehmoment gleichzeitig entlang dreier senkrecht zueinander stehender Achsen. Diese Fähigkeit ist entscheidend für die Simulation komplexer Belastungsumgebungen auf Prüfständen. Bei der Prüfung des Sicherheitskollaps-Mechanismus einer Lenksäule erfasst ein Mehrachsensensor die präzise axiale Kraft, die zum Zusammenfalten der Säule erforderlich ist, und überwacht gleichzeitig Seitenlasten, die zum Verklemmen und Versagen des Mechanismus führen könnten. Erfahren Sie, wie Mehrachsensensoren bei der Sitzprüfung eingesetzt werden.
Präzisions-Kraftaufnehmer bei der Validierung von Rückhaltesystemen – Sicherheitsgurte und Airbags müssen mit perfektem Timing und exakter Kraft ausgelöst werden. Um Rückhaltesysteme zu validieren, ohne sich ausschließlich auf vollständige Crashtests zu verlassen, setzen Prüfingenieure spezialisierte Kraftaufnehmer im Innenraum ein. Miniatur-Kraftaufnehmer passen direkt in Sicherheitsgurtverankerungen und Schlossbaugruppen. Bei plötzlichen Verzögerungstests messen diese Sensoren die exakte Zugspitze am Gurtband, um zu überprüfen, dass der Sicherheitsgurt den Insassen zurückhält, ohne schwere Brustverletzungen zu verursachen. Ebenso werden Interface LowProfile-Kraftaufnehmer unter den Sitzstrukturen montiert, um die Gewichtsverteilung der Insassen zu erfassen. Diese Daten werden an intelligente Airbagsysteme geliefert, die die Auslösekraft je nach Körpergröße des Insassen anpassen.
Bremspedal-Kraftaufnehmer für Fahrerkontrolle und aktive Sicherheit – Aktive Sicherheit hängt stark von der Fahrerkontrolle und automatisierten Bremssystemen ab. Um globale Qualitätsstandards für die Bremswirkung zu erfüllen, müssen Ingenieure die physische Kraft, die von einem Fahrer oder automatisierten Aktor aufgebracht wird, dem tatsächlichen Bremsweg zuordnen. Bremspedal-Kraftaufnehmer sind so konstruiert, dass sie direkt an den vorhandenen Pedalen des Fahrzeugs montiert werden können. Diese Sensoren verfügen über ein flaches Design, das das natürliche Pedalgefühl bewahrt und gleichzeitig die exakte Kraft aufzeichnet, die bei Notbremsszenarien aufgebracht wird. Diese Daten ermöglichen es Ingenieuren, Bremsassistenztechnologien zu kalibrieren und zu bestätigen, dass die mechanischen Systeme die Bremsweganforderungen unter maximaler Zuladung erfüllen. Sehen Sie sich diesen Sensor im Einsatz an.
Drehmomentaufnehmer für autonome und elektrische Antriebsstränge – Der Aufstieg autonomer Lenksysteme und drehmomentstarker Elektromotoren bringt neue Sicherheitsvariablen mit sich. Computer für autonomes Fahren müssen Lenksysteme mit fehlerfreier Präzision ansteuern, was eine kontinuierliche Überwachung der Drehkräfte erfordert. Rotations- und Reaktionsdrehmomentaufnehmer messen die Drehkräfte innerhalb der Lenksäule und des Antriebsstrangs. Bei der Validierung autonomer Fahrzeuge überprüfen Drehmomentsensoren, dass die elektronischen Servolenkungsaktoren unerwartetes Fahrbahnfeedback überwinden können, ohne die Kontrolle zu verlieren. Bei Elektrofahrzeugen überwachen diese Sensoren die plötzliche Drehmomentabgabe von Elektromotoren, um sicherzustellen, dass die Antriebsstrangkomponenten schnelle Beschleunigungszyklen ohne strukturelle Risse überstehen.
Spezialisierte Kraftmessscheiben und -bolzen für die Integrität von Batterien – Batteriepakete von Elektrofahrzeugen sind wesentliche strukturelle Komponenten, die tief im Fahrzeugchassis sitzen. Der Schutz dieser Hochvolt-Pakete vor Durchstich oder Verformung bei einem Seitenaufprall oder Bodenkontakt ist ein vorrangiges Sicherheitsziel. Kraftmessscheiben und Lastbolzen lassen sich nahtlos in die strukturellen Befestigungsschrauben des Batteriegehäuses integrieren. Bei Rahmenverwindungs- und simulierten Seitenpfahlaufpralltests messen diese Sensoren die direkten Lasten, die durch das Chassis auf den Batterierahmen übertragen werden. Dadurch wird sichergestellt, dass das Schutzgehäuse die Aufprallenergie korrekt absorbiert und Hochvolt-Isolationsfehler oder thermische Ereignisse verhindert werden.
Sensorinstrumentierung und drahtlose Hochgeschwindigkeitsdatenerfassung
Die Erfassung von Roh-mV/V-Sensordaten aus diesen verschiedenen Bereichen erfordert ein robustes Instrumentierungsrückgrat. Fortschrittliche Sensorinstrumentierung, einschließlich digitaler Anzeigen, Signalkonditionierer und Hochgeschwindigkeits-Datenerfassungsmodulen, bildet das entscheidende Bindeglied zwischen physischen Kräften und ingenieurtechnischer Analyse. Diese Instrumente verarbeiten Signale mit hoher Geschwindigkeit, um die millisekundenkurzen Kraftspitzen zu erfassen, die bei Komponentenausfällen oder plötzlichen Aufprällen auftreten.
Moderne Prüfkonfigurationen erfordern Daten aus dem Inneren rotierender Baugruppen, abgedichteter Gehäuse und beweglicher Unterbaugruppen, in denen herkömmliche Instrumentierungskabel zum Verdrehen oder Reißen neigen. Die Integration fortschrittlicher drahtloser Telemetriesysteme und Bluetooth-fähiger Sensoren in das Instrumentierungsrückgrat eliminiert physische Datenverbindungen, reduziert das Kabelgewicht und Verlegungseinschränkungen und verhindert gleichzeitig Signalverschlechterungen in Hochvolt-Prüfumgebungen. Diese Kombination aus kabelloser Flexibilität und hoher Messauflösung verschafft Ingenieurteams einen vollständigen, synchronisierten Überblick über die Fahrzeugleistung.
Die Zukunft der Fahrzeugsicherheit gestalten
Mit der Einführung von Fahrzeuginnovationen wie autonomen Systemen und elektrifizierten Antriebssträngen sowie den Neuerungen bei Standardfahrzeugen, die neue Grenzen setzen, wachsen die Anwendungsfälle für Test und Messung im Automobilbereich kontinuierlich. Virtuelle Modellierung und Softwaresimulationen liefern hervorragende prädiktive Grundlagen, können aber die physische Validierung nicht ersetzen. Die realen Daten, die von hochpräzisen Kraftaufnehmern, Drehmomentaufnehmern und spezialisierter Instrumentierung erfasst werden, bleiben der maßgebliche Maßstab für die strukturelle Integrität.
Die Erfüllung strenger globaler Qualitätsstandards erfordert Prüflösungen, die so fortschrittlich sind wie die Fahrzeuge selbst. Durch den Einsatz präziser Kraftmessanordnungen in allen Innen- und Außensubsystemen sichern sich Prüfingenieure die empirischen Nachweise, die erforderlich sind, um neue Konstruktionen zu validieren, mechanische Risiken zu minimieren und letztlich die Sicherheit der Insassen auf der Straße von morgen zu gewährleisten.
Besuchen Sie Interface unbedingt auf der Automotive Testing Expo in Stuttgart und Novi, wo wir ausstellen. Setzen Sie sich zwischen diesen Veranstaltungen mit unseren Anwendungsexperten in Verbindung, um sicherzustellen, dass Sie über die richtige Hardware für Ihre Projekte zur Fahrzeugsicherheits- und Qualitätsprüfung verfügen.
