Instrumentierung Definitionen

Der neue Interface Instrumentation Selection Guide ist ein guter Einstieg in die Auswahl der richtigen Messgeräte für Ihr nächstes Projekt oder Labor. Die folgenden Definitionen von Messgeräten sollen Ihnen dabei helfen, die beste Entscheidung für den Typ und das Modell des Messgeräts zu treffen, das am besten zu Ihrem Sensor passt.

Definitionen im Leitfaden zur Auswahl von Messgeräten

Erregung
Ein auf einer Wheatstone-Brücke basierender Sensor, wie z. B. eine Wägezelle, benötigt zum Betrieb eine Erregerspannung. Die Erregerspannung beträgt in der Regel 10 V; viele Geräte liefern jedoch eine niedrigere Spannung, z. B. 2,5 V oder 5 V. Da es sich bei diesen Sensoren um ratiometrische Sensoren handelt, sind die Messgeräte von Interface für die Kopplung mit diesen Sensortypen ausgelegt.

Signale
Das Ausgangssignal einer Wägezelle wird als mV-Ausgangssignal pro V der Erregung bei Kapazität ausgedrückt. Eine Wägezelle mit einer Kapazität von 100 lb, die für einen Ausgang von 2 mV/V ausgelegt ist, hat beispielsweise einen Ausgang von 20 mV bei 100 lb, wenn sie mit 10 V angeregt wird. Da das Ausgangssignal direkt von der Eingangsspannung beeinflusst wird, ist es wichtig, eine stabile Erregungsspannung aufrechtzuerhalten, was mit unseren Messgeräten möglich ist.

Signalaufbereiter
Ein Signalaufbereiter liefert eine stabile Speisespannung für den Sensor und verstärkt das niedrige Sensorsignal auf ein hohes Ausgangssignal wie +/-5V, +/-10V, 0-20mA, 4-20mA, 0-5V oder 0-10V.
Viele unserer Produkte verfügen über eine Filterung, die das Rauschen im Ausgangssignal reduzieren kann.

Datenerfassungssysteme
Ein komplettes Datenerfassungssystem besteht aus DAQ-Hardware, Sensoren und Aktoren, Signalaufbereitungshardware und einem Computer, auf dem die DAQ-Software läuft. Interface bietet DAQ-Instrumente an, die sich ideal zur Vervollständigung eines sensorbasierten Systems eignen. Viele Datenerfassungssysteme benötigen High-Level-Eingänge wie z. B. +/-10 V und arbeiten nicht sehr gut mit niedrigen mV-Signalen. Interface-Instrumentierungslösungen arbeiten gut mit DAQ-Systemen zusammen. Das DAQ-System liefert nicht unbedingt eine stabile Erregerspannung wie die Interface-Sensoren.

Interface-Module
Ein Interface-Modul wandelt das niedrige mV/V-Sensorsignal in ein digitales Format um, das an einen Computer (PC oder Laptop) übertragen werden kann. Gängige Interface-Module bieten USB-, drahtlose USB- oder Bluetooth-Datenübertragung. In der Regel wird eine Software mitgeliefert, die die Anzeige, Protokollierung und grafische Darstellung der Daten ermöglicht. Interface-Module werden in der Regel eingesetzt, wenn Daten auf einem Computer protokolliert werden müssen und Sie kein vorhandenes Datenerfassungssystem verwenden. Der Vorteil von Interface-Modulen gegenüber Standard-Datenerfassungssystemen liegt in der einfachen Handhabung, und sie sind in der Regel sofort einsatzbereit. Bei der Auswahl dieser Art von Instrumenten sind die Bitauflösung, die Anzahl der Kanäle, die Abtastrate, die Softwarefunktionen und die Art der Ausgabe zu berücksichtigen.

Anzeiger
Interface-Anzeigen liefern eine stabile Erregerspannung und wandeln das Sensorsignal in eine digitale Anzeige um. Zu den allgemein verfügbaren Funktionen gehören Analog- oder Digitalausgang, wählbare digitale Filterung, Spitzen- und Talüberwachung und Sollwertausgänge. Bei der Auswahl eines Indikators sind die interne Abtastrate und die Aktualisierungsrate des Analogausgangs zu berücksichtigen.

Drahtloses Telemetriesystem (WTS)
Drahtlose Übertragung ist heute sehr beliebt. Das drahtlose Telemetriesystem von Interface ist einfach zu bedienen und ermöglicht die drahtlose Datenübertragung zwischen einem Lastsensor und einem empfangenden Anzeigegerät. Das WTS ist in der Lage, mehrere Eingänge zu empfangen und ist mit allen Interface-Kraftsensoren voll kompatibel. Das WTS wird kalibriert, getestet und betriebsbereit geliefert. Die Ladung hält bis zu drei Monate mit AA-Batterien. Den vollständigen Vergleich zwischen dem WTS und dem Bluetooth-Telemetriesystem können Sie hier einsehen.

Bei der Auswahl der Messgeräte, die Sie mit Ihrem Messgerät koppeln möchten, sollten Sie außerdem die Anforderungen an die Stromversorgung, den Umfang der Filterung, die feste oder einstellbare Filterung, den Eingangsbereich, die Skalierbarkeit und den Nullabgleichbereich berücksichtigen. Unsere Messgeräte können diese Anforderungen erfüllen. Um die für Sie passende Messgerätelösung zu finden, gehen Sie zum Interface Instrumentation Selection Guide.

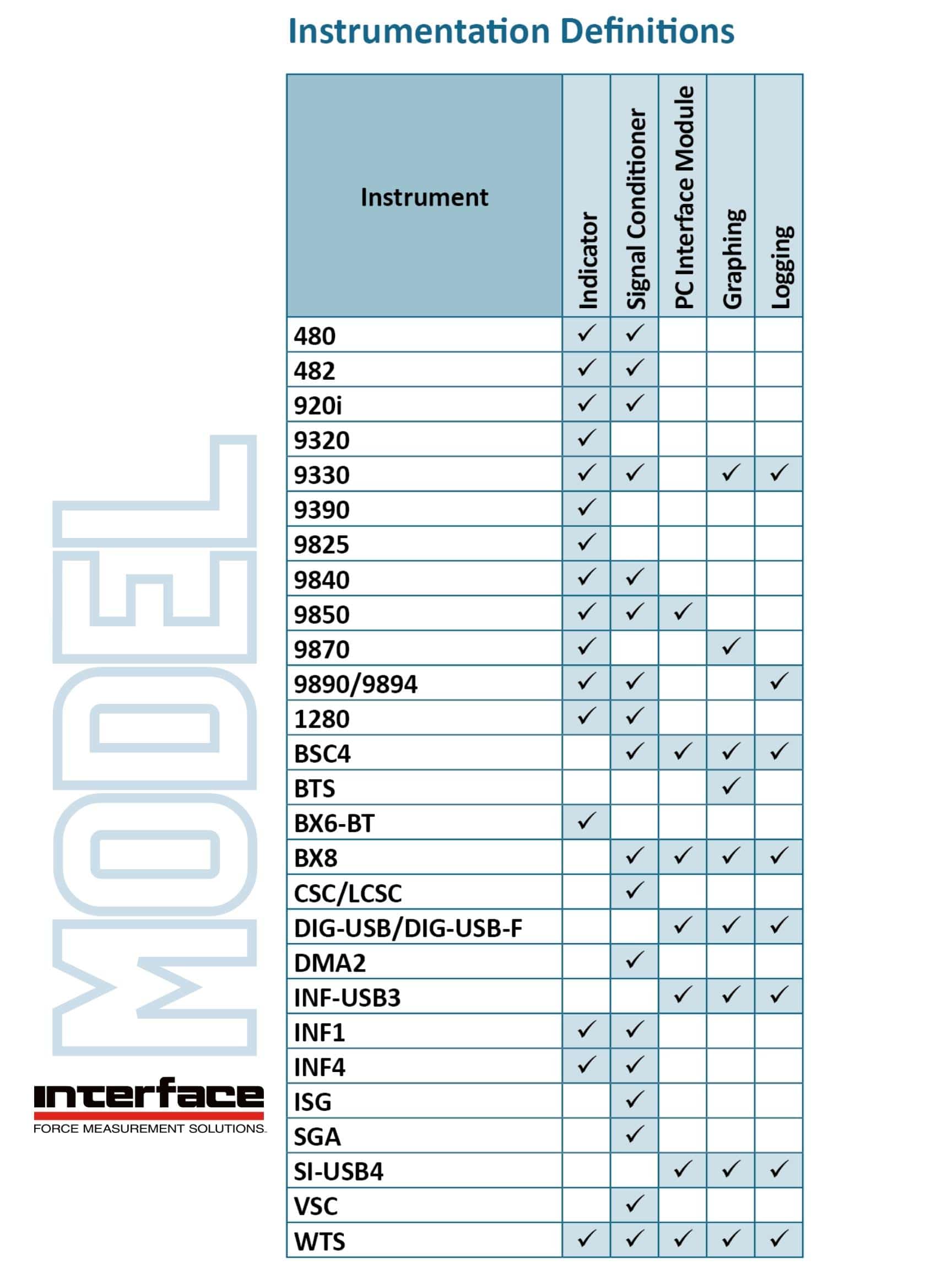

Wir haben eine schnelle visuelle Referenz der Instrumentierungstypen von Interface und der dazugehörigen Modelle erstellt.
